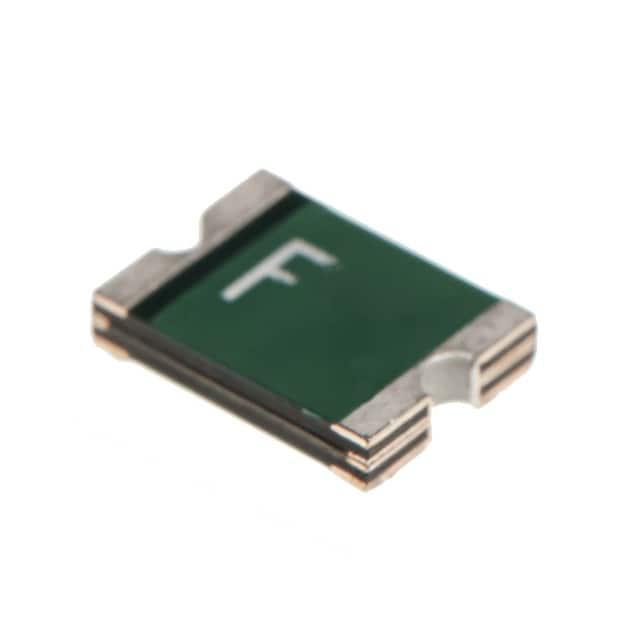

FSMD075-24R

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 200ms 1.5A 110mΩ 24V 290mΩ 100A 750mA 1812 贴片安装 4.55mm*3.24mm*1.55mm
供应商型号: ZT-FSMD075-24R
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FSMD075-24R

FSMD075-24R概述


    产品简介


    产品类型:表面贴装式可复位保险丝(PTC)
    主要功能:在电路出现过电流时提供保护,能够自动复位,具备高可靠性及快速响应时间
    应用领域:适用于高密度电路板,例如通信设备、计算机、消费电子产品、工业控制设备等

    技术参数


    | 参数 | 规格范围 |

    | 持续工作电流(IH) | 0.10A ~ 3.00A |
    | 跳闸电流(IT) | 0.30A ~ 3.20A |
    | 最大电压(VMAX) | 6VDC ~ 60VDC |
    | 工作温度范围 | -40℃ 至 85℃ |
    | 尺寸 | 见尺寸图 |
    | 电气特性 | 详细见电气特性表格 |

    产品特点和优势


    1. 小体积:采用表面贴装设计,适合高密度电路板。
    2. 快速跳闸:跳闸时间快于传统表面贴装式设备。
    3. 低电阻:相比传统设备,具有更低的电阻。
    4. 合规性:符合RoHS标准且不含卤素。
    5. 多种型号选择:根据不同应用需求提供不同规格的产品。

    应用案例和使用建议


    - 通讯设备:确保设备稳定运行,避免因过电流导致的故障。
    - 计算机主板:保护敏感电子元件免受瞬态电流的冲击。
    - 工业控制系统:在复杂的工作环境下依然保持良好的保护性能。
    使用建议:
    - 在焊接过程中,确保焊接温度和时间符合推荐标准。
    - 定期检查产品以确保其正常工作,特别是对于频繁发生过载的情况。
    - 在安装过程中避免与化学溶剂接触,以防损坏设备性能。

    兼容性和支持


    - 兼容性:产品广泛应用于各种电子设备,且与其他元件的兼容性良好。
    - 支持:制造商提供详细的文档和技术支持服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在低电流下频繁跳闸 | 检查是否有其他外部因素干扰,如电磁干扰或线路短路。 |
    | 设备在高温环境下表现异常 | 确保设备工作环境温度在推荐范围内,必要时增加散热措施。 |
    | 焊接过程中出现焊接不良现象 | 确保焊接温度和时间符合推荐标准。 |

    总结和推荐


    优点总结:
    - 小巧的体积和优秀的电气特性使其在高密度电路板中表现出色。
    - 快速跳闸时间和较低的电阻使其在过电流保护方面具备显著优势。
    - 广泛的应用场景和严格的生产标准使其在市场上具有较强的竞争力。
    推荐:
    我们强烈推荐Fuzetec Technology Co., Ltd. 的这款FSMD系列可复位保险丝产品。无论是用于通讯设备、计算机主板还是工业控制系统,它都能够为您的设备提供可靠的过电流保护。在安装和维护过程中,请遵循制造商的指导,以确保产品的最佳性能。

FSMD075-24R参数

参数
跳闸时间 200ms
最大电压 24V
保持电流 750mA
跳闸电流 1.5A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 110mΩ
最大跳断后电阻值 290mΩ
长*宽*高 4.55mm*3.24mm*1.55mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSMD075-24R数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FSMD075-24R FSMD075-24R数据手册

FSMD075-24R封装设计

查看详情并下载
Symbol
Footprint
3D Model
