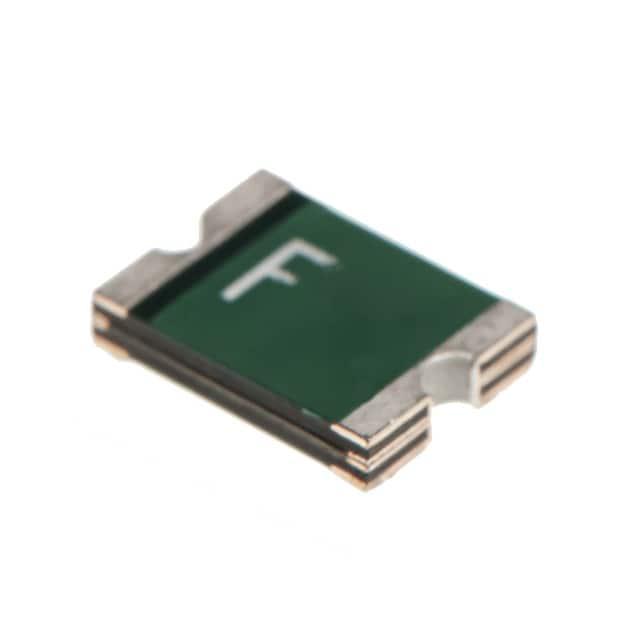

FSMD200R

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 2s 3.5A 20mΩ 8V 70mΩ 2A 1812 贴片安装 4.55mm*3.24mm*1.2mm
供应商型号: ZT-FSMD200R
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FSMD200R

FSMD200R概述

    Fuzetec FSMD1812系列可复位保险丝技术手册

    1. 产品简介


    Fuzetec Technology Co., Ltd.推出的FSMD1812系列是一款表面贴装式可复位保险丝,适用于高密度电路板应用。该系列产品采用固态设计,具有小尺寸、低电阻、快速响应等显著特点,广泛应用于消费电子、工业控制、通信设备等领域。

    2. 技术参数


    FSMD1812系列的主要技术规格如下:
    | 参数 | 规格范围 |

    | 持续电流 (IH) | 0.10A ~ 3.50A |
    | 跳闸电流 (IT) | 0.30A ~ 5.00A |
    | 最大电压 (VMAX) | 6V ~ 60V DC |
    | 最大故障电流 (IMAX) | 100A |
    | 典型功率损耗 (Pd) | 0.020W ~ 5.000W |
    | 电阻 (RMIN) | 0.012Ω ~ 15.000Ω |
    | 温度范围 | -40℃ ~ 85℃ |
    工作温度:-40℃至85℃;RoHS合规且无卤素;适用于高密度电路板。

    3. 产品特点和优势


    FSMD1812系列具备以下特点和优势:
    - 小尺寸:适合高密度电路板设计。
    - 固态设计:无机械磨损,可靠性更高。
    - 快速响应:跳闸时间短,保护更及时。
    - 低电阻:在正常工作条件下,功耗更低。
    - 广泛认证:UL、C-UL、TÜV等认证,确保产品质量。

    4. 应用案例和使用建议


    应用场景:广泛应用于消费电子(如智能手机、平板电脑)、工业自动化(如伺服电机)、通信设备(如路由器、交换机)等。
    使用建议:
    - 在高密度电路板设计中,合理布局以确保良好的散热。
    - 根据实际电流需求选择合适的型号。
    - 注意周围环境因素,如温度和湿度,避免影响产品性能。
    - 避免长时间接触化学溶剂,以防损坏。

    5. 兼容性和支持


    FSMD1812系列与市场上主流的高密度电路板兼容良好。制造商提供了详尽的技术支持和售后服务,包括安装指南、使用手册和技术咨询。

    6. 常见问题与解决方案


    - 问题1:如何确认所选型号是否合适?
    - 解决方案:根据实际应用的电流、电压及工作环境选择合适的型号。建议咨询厂家技术团队获取专业建议。

    - 问题2:如何正确焊接以防止损坏?
    - 解决方案:严格按照制造商提供的焊接曲线进行操作,确保焊接温度和时间控制得当。不建议波峰焊接,以免对其他元器件造成损害。

    7. 总结和推荐


    FSMD1812系列可复位保险丝凭借其小巧轻便、快速响应、低电阻等特点,在多种应用场合中表现出色。建议在高密度电路板设计中优先考虑此系列产品,以确保电路的安全稳定运行。
    通过以上内容,我们可以看出FSMD1812系列不仅技术参数优越,而且具有广泛的应用场景和完善的售后服务支持。强烈推荐在需要高可靠性的应用场景中使用。

FSMD200R参数

参数
保持电流 2A
跳闸电流 3.5A
冷电阻 -
最大额定电流 -
最小初始态电阻值 20mΩ
最大跳断后电阻值 70mΩ
跳闸时间 2s
最大电压 8V
长*宽*高 4.55mm*3.24mm*1.2mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSMD200R数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FSMD200R FSMD200R数据手册

FSMD200R封装设计

查看详情并下载
Symbol
Footprint
3D Model
