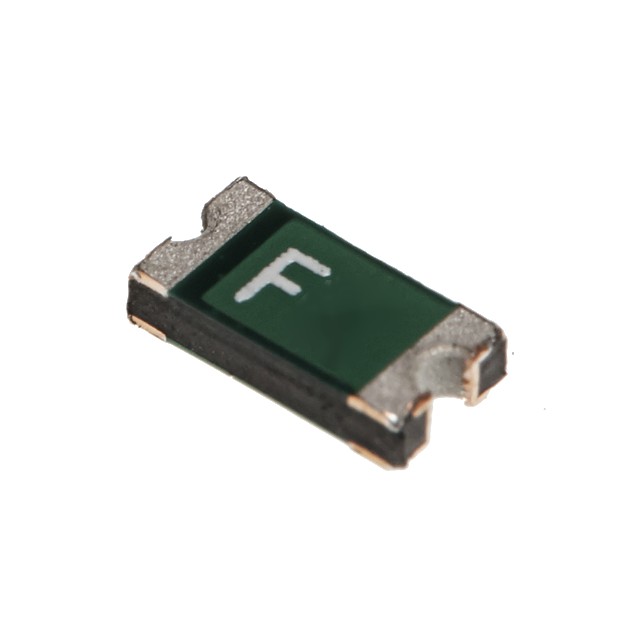

FSMD005-1206-R

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 1.5s 150mA 3.6Ω 60V 50Ω 100A 50mA 1206 贴片安装 3.25mm(长度)*850μm(高度)
供应商型号: ZT-FSMD005-1206-R
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FSMD005-1206-R

FSMD005-1206-R概述

    FUZETEC FSMD1206 系列可复位PTC熔断器产品技术手册

    1. 产品简介


    FUZETEC公司的FSMD1206系列是一种适用于高密度电路板的表面贴装式PTC(正温度系数)可复位熔断器。这些熔断器在多种应用中展现出强大的保护性能,主要功能是为电路提供过电流保护,确保电路安全稳定运行。其紧凑的设计使其成为现代电子设备的理想选择,广泛应用于消费电子产品、通信设备、汽车电子以及工业自动化等领域。

    2. 技术参数


    | 参数名称 | 描述 | 典型值 |
    |
    | 持续电流(IH) | 设备不会跳闸的最大电流(23℃静止空气) | 0.05A ~ 2.0A |
    | 跳闸电流(IT) | 设备总是会跳闸的最小电流(23℃静止空气) | 0.15A ~ 3.5A |
    | 额定电压(VMAX) | 设备在额定电流下的最大耐压 | 6V ~ 60VDC |
    | 最大故障电流(IMAX)| 设备在额定电压下的最大耐流 | 100A |
    | 最大功率(Pd) | 设备跳闸状态下的典型功耗(23℃静止空气环境) | 0.15W ~ 0.8W |
    | 温度范围 | 工作温度范围 | -40℃ ~ 85℃ |
    | 尺寸 | (A×B×C×D×E,单位:毫米) | 3.00 × 1.50 × 0.10 × 0.10 × 0.45 |
    | RoHS标准 | 符合RoHS指令 | 是 |

    3. 产品特点和优势


    - 体积小巧:设计紧凑,适合高密度电路板。
    - 固态设计:无机械磨损,更耐用可靠。
    - 快速响应:相较于标准表面贴装设备,跳闸时间更短。
    - 低电阻:相比同类设备具有更低的电阻,减少能耗。
    - 认证齐全:UL、C-UL和TÜV认证,安全性得到国际认可。
    - 材料优质:端子采用纯锡材料,确保良好的焊接性能。

    4. 应用案例和使用建议


    FSMD1206系列熔断器适用于各种高密度电路板,特别是在手机、笔记本电脑、平板电脑、路由器、电源适配器和汽车电子控制单元中有着广泛的应用。
    使用建议:
    1. 散热管理:由于工作时会有热量产生,建议增加散热措施以延长使用寿命。
    2. 电路保护:合理选择合适的型号和规格,避免因电流过大导致频繁跳闸。
    3. 温度控制:保持设备在工作温度范围内,避免超温引发的损坏。
    4. 清洁维护:建议定期清洁,防止灰尘和化学物质损害性能。

    5. 兼容性和支持


    FSMD1206系列熔断器符合EIA RS 186-9E和ANSI/J-STD-002标准,适用于不同品牌的焊锡工艺和设备。Fuzetec公司提供技术支持和售后服务,确保客户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1:设备频繁跳闸
    解决方案:检查电路负载,确认电流不超过跳闸电流范围;确保散热条件良好,必要时加装散热片。

    - 问题2:焊接不良
    解决方案:严格按照推荐的焊接参数进行操作,如发现焊接不良需重新焊接;注意清洁,使用推荐的清洗剂。

    - 问题3:设备无法正常工作
    解决方案:确认供电电压和电流在允许范围内;检查接线是否有误;联系厂家技术支持获取进一步指导。

    7. 总结和推荐


    综上所述,FUZETEC公司的FSMD1206系列熔断器凭借其紧凑设计、快速响应、低电阻和广泛的应用认证,在高密度电路板的保护中表现优异。无论是消费电子产品还是工业控制系统,该系列熔断器都是一个值得信赖的选择。强烈推荐在需要过电流保护的应用中使用该产品,它将为您带来安全稳定的电路保护。

FSMD005-1206-R参数

参数
跳闸时间 1.5s
最大电压 60V
保持电流 50mA
跳闸电流 150mA
冷电阻 -
最大额定电流 100A
最小初始态电阻值 3.6Ω
最大跳断后电阻值 50Ω
长*宽*高 3.25mm(长度)*850μm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSMD005-1206-R数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FSMD005-1206-R FSMD005-1206-R数据手册

FSMD005-1206-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
