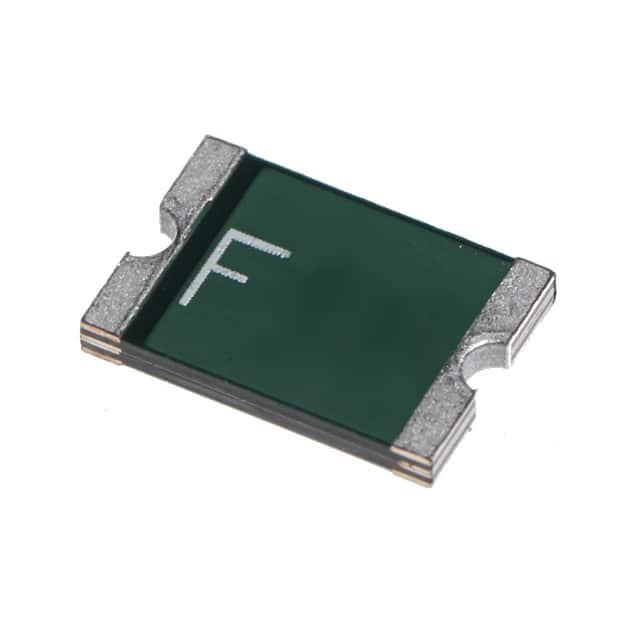

FSMD300-15-2920R

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 20s 5.2A 10mΩ 15V 48mΩ 100A 3A 2920 贴片安装 7.36mm*5.12mm*1.15mm
供应商型号: SEC-FSMD300-15-2920R
供应商: 海外现货
标准整包数: 10
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FSMD300-15-2920R

FSMD300-15-2920R概述

    FUZETEC TECHNOLOGY CO., LTD. FSMD2920系列表面贴装式PTC可复位保险丝技术手册

    1. 产品简介


    FUZETEC TECHNOLOGY CO., LTD.推出的FSMD2920系列表面贴装式PTC可复位保险丝是一种高性能电子保护装置,适用于高密度电路板(All high-density boards)。该系列产品具有2920尺寸(长度为7.98毫米,宽度为5.44毫米),采用固体材料制造,具备更快的过流响应速度,比标准表面贴装设备更快。产品型号包括FSMD030-2920-R至FSMD300-2920-R,涵盖了不同的电流范围,适用于各种应用场景。

    2. 技术参数


    FSMD2920系列的电气特性和技术规格如下:
    | 零件号 | 持续电流(IH) | 跳闸电流(IT) | 最大电压(V MAX) | 最大故障电流(IMAX) | 典型功耗(Pd) | 持续电流时间 | RMIN(最小电阻) | R1MAX(最大电阻) |
    |
    | FSMD030-2920-R | 0.30A | 0.60A | 60V | 100A | 1.5W | 3.0秒 | 1.000Ω | 4.800Ω |
    | FSMD050-2920-R | 0.50A | 1.00A | 60V | 100A | 1.5W | 4.0秒 | 0.300Ω | 1.400Ω |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    环境温度范围为-40°C至85°C,满足RoHS标准并符合无卤素要求。

    3. 产品特点和优势


    FSMD2920系列的主要特点和优势包括:
    - 快速跳闸响应:与标准表面贴装设备相比,FSMD2920系列在检测到异常电流时能更快响应,提高系统的安全性和可靠性。
    - 高可靠性:采用固体材料制成,具有更长的使用寿命和更高的抗干扰能力。
    - 广泛适用性:适合于高密度电路板的应用场合,包括但不限于消费电子、通信设备、工业控制等领域。

    4. 应用案例和使用建议


    根据手册中的应用场景,FSMD2920系列可用于消费电子产品、电源模块和通信设备中。例如,在一个需要过载保护的充电电路中,可以将FSMD2920系列保险丝安装在电路板上,以防止因电流过大导致设备损坏。
    使用建议:
    - 在设计电路时,确保选择合适的保险丝型号,以匹配预期的电流范围和电压需求。
    - 确保安装位置有足够的散热空间,避免过热导致保险丝提前失效。

    5. 兼容性和支持


    FSMD2920系列保险丝通过了UL(E211981)、C-UL(E211981)和TÜV(R50090556)认证,具有良好的兼容性。Fuzetec公司还提供标准行业实践的返修方法,并建议存储环境为<30℃/60%RH,以确保最佳性能。

    6. 常见问题与解决方案


    问题1:保险丝未能正确跳闸
    解决方案:检查连接线路是否正常,确认所选型号是否匹配预期电流范围。
    问题2:保险丝跳闸后无法恢复正常
    解决方案:确保安装环境满足温度和湿度要求,必要时进行更换。

    7. 总结和推荐


    总体而言,FSMD2920系列保险丝在性能和稳定性方面表现出色,特别是在快速响应和高可靠性方面。其广泛的应用范围和良好的兼容性使其成为一种值得推荐的产品。建议在设计高密度电路板时优先考虑使用FSMD2920系列保险丝,以增强系统的可靠性和安全性。

FSMD300-15-2920R参数

参数
最大额定电流 100A
最小初始态电阻值 10mΩ
最大跳断后电阻值 48mΩ
跳闸时间 20s
最大电压 15V
保持电流 3A
跳闸电流 5.2A
冷电阻 -
长*宽*高 7.36mm*5.12mm*1.15mm
通用封装 2920
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSMD300-15-2920R数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FSMD300-15-2920R FSMD300-15-2920R数据手册

FSMD300-15-2920R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2224 ¥ 1.8637
库存: 1990
起订量: 2260 增量: 1
交货地:
最小起订量为:500
合计: ¥ 931.85
