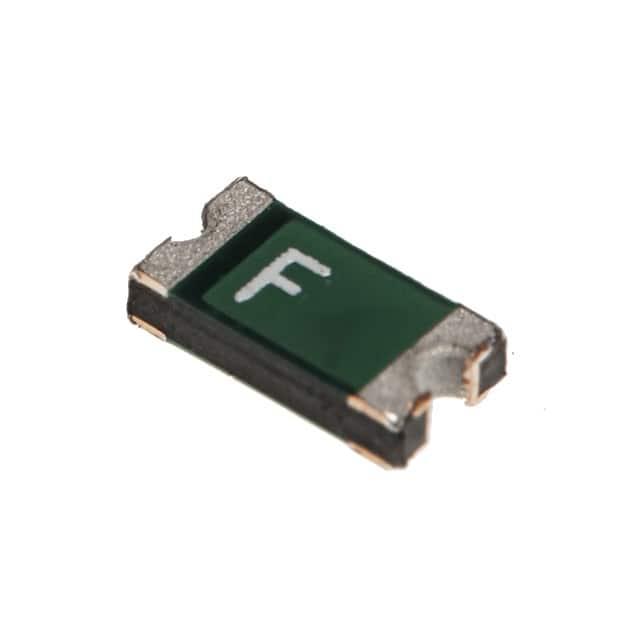

FSMD016-1206-R

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 300ms 450mA 1.1Ω 48V 5Ω 100A 160mA 1206 贴片安装 3.25mm(长度)*750μm(高度)
供应商型号: ZT-FSMD016-1206-R
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FSMD016-1206-R

FSMD016-1206-R概述

    # FUZETEC Technology Co., Ltd. PQ18-01ER 产品技术手册

    1. 产品简介


    产品类型: FUZETEC的FSMD1206系列表面贴装可复位保险丝。
    主要功能: 用于电路过流保护,具有高可靠性、低电阻及快速反应特性。
    应用领域: 高密度电路板,如消费电子、通信设备、工业自动化设备等领域。

    2. 技术参数


    电气特性(23℃)
    | 产品型号 | 持续电流(A) | 跳闸电流(A) | 额定电压(VDC) | 最大故障电流(A) | 典型功率(W) | 跳闸时间(秒) | 最小电阻(Ω) | 最大电阻(Ω) |
    |
    | FSMD005-1206-R | 0.05 | 0.15 | 60 | 100 | 0.4 | 0.25 | 1.50 | 3.600 |
    | FSMD010-1206-R | 0.10 | 0.25 | 60 | 100 | 0.4 | 0.50 | 1.00 | 1.600 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    工作条件
    - 温度范围:-40℃到85℃
    - 额定电压范围:6V~60VDC
    - 工作电流范围:0.05A~2.0A

    3. 产品特点和优势


    特点:
    - RoHS合规且无卤素
    - 小型化表面贴装设计
    - 固态结构,反应速度快
    - 比标准SMD设备具有更低的电阻
    优势:
    - 更快的响应时间使得系统更安全可靠
    - 低电阻特性降低了功耗,提升了效率
    - 广泛的应用于高密度电路板上,提升了产品竞争力

    4. 应用案例和使用建议


    应用案例
    该系列保险丝广泛应用于各种高密度电路板中,如智能手机、平板电脑和通信设备等。
    使用建议
    1. 确保电路板的设计符合所需的电气参数。
    2. 在安装过程中,注意温度曲线,避免超出推荐范围导致损坏。
    3. 在清洁和重焊时采用标准行业实践,确保设备正常工作。

    5. 兼容性和支持


    该产品支持多种标准焊接工艺,满足RoHS和无卤素要求,适用于大多数高密度电路板。FUZETEC公司提供完善的售后服务和技术支持,确保客户使用无忧。

    6. 常见问题与解决方案


    常见问题与解决办法
    1. 问题:跳闸后无法恢复
    - 解决方法: 检查电路是否存在持续的过载现象,确保电路恢复正常后再进行重置。

    2. 问题:焊接过程中温度过高
    - 解决方法: 严格遵守焊接工艺规范,确保温度曲线符合要求。

    7. 总结和推荐


    总结:
    该产品以其低电阻、快速响应和高可靠性在同类产品中脱颖而出。它不仅适用于各类高密度电路板,还能在不同应用环境中保持出色的性能表现。
    推荐:
    鉴于上述优点,我们强烈推荐使用FUZETEC的FSMD1206系列表面贴装可复位保险丝,尤其是在需要高性能保护的高密度电路板设计中。

FSMD016-1206-R参数

参数
最大额定电流 100A
最小初始态电阻值 1.1Ω
最大跳断后电阻值
跳闸时间 300ms
最大电压 48V
保持电流 160mA
跳闸电流 450mA
冷电阻 -
长*宽*高 3.25mm(长度)*750μm(高度)
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FSMD016-1206-R数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FSMD016-1206-R FSMD016-1206-R数据手册

FSMD016-1206-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
