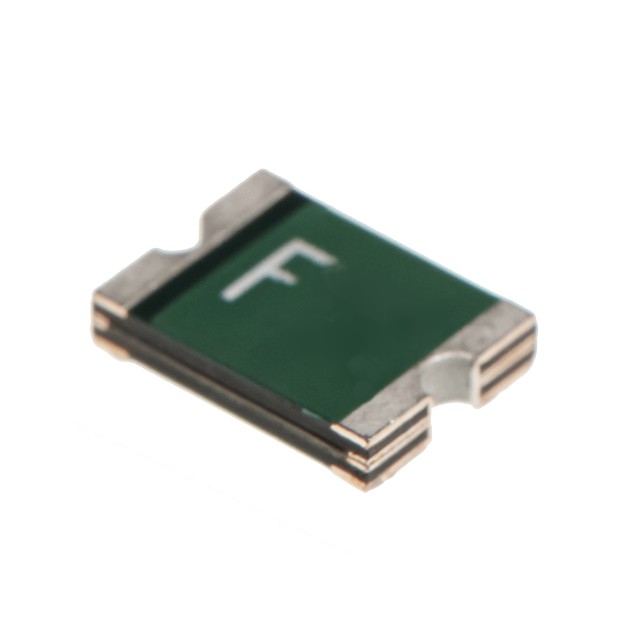

FSMD150-24R

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 1.5s 3A 40mΩ 24V 120mΩ 100A 1.5A 1812 贴片安装 4.55mm*3.24mm*1.55mm
供应商型号: UNP-FSMD150-24R
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FSMD150-24R

FSMD150-24R概述


    产品简介


    FSMD1812系列是采用表面贴装技术(SMT)的可复位保险丝(PTC),由Fuzetec Technology Co., Ltd.设计制造并通过RFE International, Inc.分销。这款产品适用于高密度电路板,符合RoHS标准并采用无卤素材料。它以小体积、固态结构著称,其响应速度比标准SMD装置更快,电阻也更低,这些特性使得它在多种应用中表现出色。

    技术参数


    操作电流
    - 范围:0.10A~3.00A
    最大电压
    - 范围:6V~60VDC
    温度范围
    - -40℃至85℃
    电气特性(23℃时)
    | 零件号 | 保持电流(A) | 触发电流(A) | 额定电压(VDC) | 最大电流(A) | 典型功率(W) | 最大时间到触发(秒) | 最小电阻(Ω) | 最大电阻(Ω) |
    |
    | FSMD010-R | 0.10 | 0.30 | 60.0 | 100 | 0.8 | 8.0 | 0.020 | 1.600 |
    | FSMD014-R | 0.14 | 0.30 | 60.0 | 100 | 0.8 | 8.0 | 0.008 | 1.200 |
    | FSMD020-R | 0.20 | 0.40 | 30.0 | 100 | 0.8 | 8.0 | 0.020 | 0.800 |
    其他详细参数可以参考技术手册。

    产品特点和优势


    FSMD1812系列的主要特点包括:
    - 小型表面贴装:占用空间小,适合高密度电路板。
    - 固态结构:耐久性强,可靠性高。
    - 快速响应:在短路情况下能迅速反应。
    - 低电阻:降低能耗,提高效率。
    - 广泛的适用范围:操作电流和电压范围广泛,适应不同应用场景。
    这些特性使FSMD1812系列在市场上具有显著的竞争优势,适用于需要可靠过流保护的设备。

    应用案例和使用建议


    应用案例
    - 适用于各种高密度电路板,如智能手机、笔记本电脑、工业自动化设备等。
    - 特别适合需要快速响应和低阻抗保护的应用。
    使用建议
    - 在安装过程中确保温度控制在推荐范围内,避免过高的焊接温度导致损坏。
    - 建议使用额外的保护机制来防止异常情况发生。
    - 尽量避免将设备放置在受限空间内,以保证其正常工作。

    兼容性和支持


    - 兼容性:FSMD1812系列可与大多数标准SMD设备兼容。
    - 支持和维护:Fuzetec提供全面的技术支持和售后服务,包括产品使用指导和故障排查。

    常见问题与解决方案


    问题一:如何处理过载电流?
    - 解决方法:确保系统电流不超过指定的最大额定值,必要时添加外部保护机制。
    问题二:焊接温度过高会导致什么问题?
    - 解决方法:严格遵守焊接温度曲线,避免焊接温度超过推荐值。

    总结和推荐


    综上所述,FSMD1812系列是一款高性能的可复位保险丝,以其小体积、固态结构和快速响应能力而著称。在高密度电路板应用中,该产品表现出色,可靠性强,能有效保护电路免受过流损害。强烈推荐在需要可靠过流保护的应用中使用该产品。

FSMD150-24R参数

参数
冷电阻 -
最大额定电流 100A
最小初始态电阻值 40mΩ
最大跳断后电阻值 120mΩ
跳闸时间 1.5s
最大电压 24V
保持电流 1.5A
跳闸电流 3A
长*宽*高 4.55mm*3.24mm*1.55mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSMD150-24R数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FSMD150-24R FSMD150-24R数据手册

FSMD150-24R封装设计

查看详情并下载
Symbol
Footprint
3D Model
