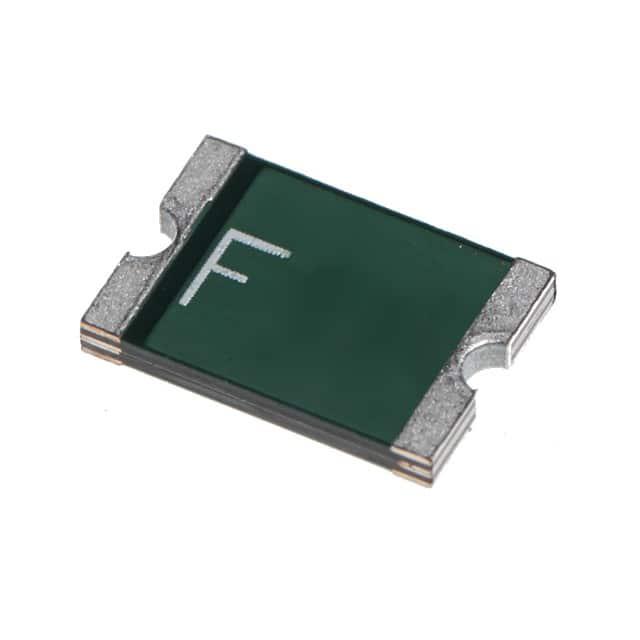

FSMD075-2920-R

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 300ms 1.5A 180mΩ 33V 1Ω 100A 750mA 2920 贴片安装 7.36mm*5.12mm*1.15mm
供应商型号: ZT-FSMD075-2920-R
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FSMD075-2920-R

FSMD075-2920-R概述

    文章:表面贴装式可复位保险丝 FSMD2920 系列产品技术手册

    产品简介


    FSMD2920 系列是 Fuzetec Technology Co., Ltd. 设计并制造的一款表面贴装式可复位保险丝(Polymeric Positive Temperature Coefficient Device, PPTC),由 RFE International, Inc. 提供。该产品符合 RoHS 标准且无卤素,广泛应用于高密度电路板设计中。其主要功能是在电路过载时保护电子设备免受损害,同时具备快速反应能力(相较于传统表面贴装器件)。其 2920 尺寸的外形使其在空间有限的设计中表现出色,同时采用固态结构设计,确保长时间的可靠性和耐用性。

    技术参数


    以下是 FSMD2920 系列产品的关键电气和物理参数:
    | 参数名称 | 描述 |

    | 电流范围 | 持续电流:0.30A 至 5.00A |
    跳闸电流:与持流电流相关(详见表格) |
    | 电压范围 | 最大工作电压:6V 至 60V DC |
    | 温度范围 | 工作环境温度:-40℃ 至 +85℃ |
    | 尺寸规格 | 2920 尺寸:长 6.73-7.98mm,宽 4.80-5.44mm |
    | 电气特性 | 典型功率损耗:0.005W 至 1.5W |
    最大跳闸时间:0.01 秒至 100 秒 |
    注释:
    - 持续电流(IH):指器件在 23℃ 静态空气环境下不会触发的最大电流。
    - 跳闸电流(IT):指在 23℃ 下保证触发的最小电流。

    产品特点和优势


    1. RoHS 和无卤素认证:符合环保标准,适合绿色电子设计。
    2. 快速响应时间:相较于普通 SMD 器件,跳闸速度更快,能更有效地保护电路。
    3. 高集成度:采用紧凑的 2920 尺寸设计,非常适合高密度电路板。
    4. 稳定性好:采用固态材料制成,具有更高的稳定性和可靠性。
    5. 应用广泛:适用于多种电子设备,如消费电子、通信设备及汽车电子。

    应用案例和使用建议


    FSMD2920 系列可广泛应用于以下场景:
    - 电源保护:防止短路对设备的损害。
    - 数据线保护:保障数据传输线路的安全。
    - 电池管理:为锂电池组提供过流保护。
    使用建议:
    - 在高温环境下,需注意散热设计,以避免因热积累导致性能下降。
    - 建议与外部熔断器或其他保护机制配合使用,以增强系统的安全性。
    - 应避免将器件置于封闭空间内,以确保热膨胀和收缩的自由度。

    兼容性和支持


    FSMD2920 系列产品与主流 PCB 材料和焊接工艺高度兼容,满足以下认证标准:
    - UL 认证编号:E211981
    - C-UL 认证编号:E211981
    - TÜV 认证编号:R50090556
    制造商提供全面的技术支持,包括:
    - 焊接工艺指导
    - 热管理设计建议
    - 产品选型咨询

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 跳闸后无法恢复导通 | 检查负载电流是否恢复正常 |
    | 温度过高导致跳闸 | 改善散热设计或降低工作电流 |
    | 安装后电阻值异常 | 确保焊接温度符合规范 |

    总结和推荐


    FSMD2920 系列是一款高性能、高可靠的可复位保险丝,其快速跳闸能力、紧凑尺寸和良好的电气性能使其成为高密度电路板的理想选择。产品在电气保护方面表现出色,并通过多项国际认证,符合严格的行业标准。
    推荐理由:
    - 技术先进,满足现代电子设备的严苛要求;
    - 性价比高,适合大规模生产;
    - 广泛的应用场景和强大的技术支持。
    综上所述,我们强烈推荐 FSMD2920 系列产品用于需要高效电路保护的场合。

FSMD075-2920-R参数

参数
保持电流 750mA
跳闸电流 1.5A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 180mΩ
最大跳断后电阻值
跳闸时间 300ms
最大电压 33V
长*宽*高 7.36mm*5.12mm*1.15mm
通用封装 2920
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSMD075-2920-R数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FSMD075-2920-R FSMD075-2920-R数据手册

FSMD075-2920-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1459 ¥ 1.2223
库存: 3501
起订量: 450 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.22
