首页  >  产品百科  >  FRU800-30F

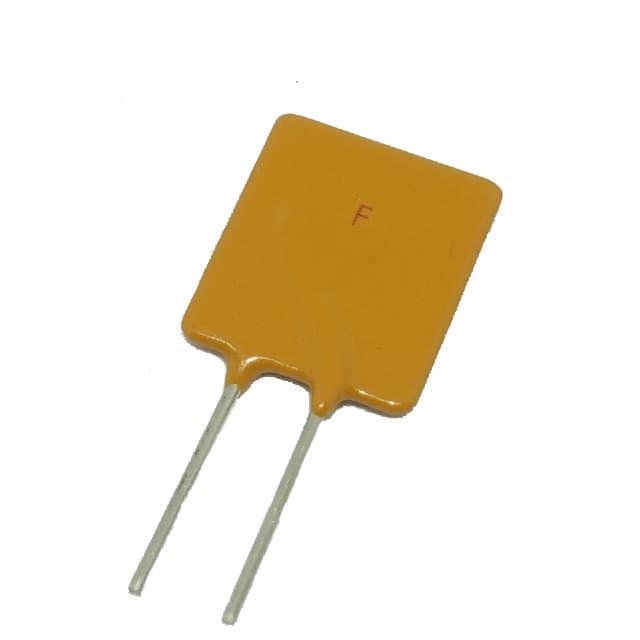

FRU800-30F

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 18.8s 16A 5mΩ 30V 20mΩ 100A 8A 通孔安装 21.6mm*3mm*29.2mm
供应商型号: ZT-FRU800-30F
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FRU800-30F

FRU800-30F概述

    FUZETEC TECHNOLOGY CO., LTD. FRU Series PTC Resettable Fuse 技术手册概述

    产品简介


    FUZETEC Technology Co., Ltd. 的 FRU 系列径向引脚热敏复位保险丝(PTC Resettable Fuse)是一种环保且高效的产品,适用于多种电子设备。此产品的主要特点是低电阻、高保持电流和固态设计,特别适合在高达 30VDC 的电压环境下工作。通过使用先进的材料和技术,FRU 系列确保了卓越的可靠性和安全性。

    技术参数


    FRU 系列的技术参数如下:
    - 额定电压: 30VDC
    - 操作电流: 0.9A~9.0A
    - 最高电压: 30VDC
    - 温度范围: -40℃ 至 85℃
    - 最大故障电流: 100A
    - 绝缘涂层: 阻燃环氧树脂,符合 UL-94V-0 要求
    - 引线材料:
    - FRU090-30F ~ FRU250-30F: 锡镀铜包钢,24 AWG
    - FRU300-30F ~ FRU900-30F: 锡镀铜,20 AWG
    - 焊接特性: 符合 MIL-STD-202, Method 208E
    每个具体型号的详细技术参数如下表所示:
    | 型号 | 额定电流 (A) | 保持电流 (A) | 保持电阻 (Ω) | 跳闸电流 (A) | 最大故障电流 (A) | 额定电压 (VDC) | 功耗 (W) |

    | FRU090-30F | 0.90 | 0.070 | 0.030 | 1.80 | 100 | 30 | 0.6 |
    | FRU110-30F | 1.10 | 0.050 | 0.030 | 2.20 | 100 | 30 | 0.7 |
    | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    FRU 系列具备以下几个显著优势:
    1. 低电阻:有效减少功率损耗。
    2. 高保持电流:适用于大电流需求的应用。
    3. 固态设计:提供更长的使用寿命和更高的可靠性。
    4. 易于安装:径向引脚设计使得安装更为简便。
    5. 环境适应性强:能在广泛的温度范围内稳定工作。

    应用案例和使用建议


    FRU 系列广泛应用于电源管理、汽车电子、工业自动化及家用电器等领域。在实际使用中,我们建议:
    - 在高温环境下使用时注意散热,以避免过热导致的故障。
    - 在选择具体型号时,根据实际电流需求选择合适的额定电流。
    - 定期检查并维护设备,确保保险丝处于良好状态。

    兼容性和支持


    FRU 系列已获得 UL、C-UL 和 TÜ V 认证,确保了其在不同国家和地区的合规性。Fuzetec 提供全面的技术支持和售后服务,包括安装指南、故障排查手册等资源,以确保客户能够顺利使用产品。

    常见问题与解决方案


    以下是几个常见的使用问题及其解决方案:
    - Q: 如何正确选择型号?
    - A: 根据实际电流需求和应用环境选择合适的额定电流和工作电压。
    - Q: 如何进行焊接?
    - A: 请遵循 MIL-STD-202, Method 208E 的标准进行焊接操作。
    - Q: 如何处理过载情况?
    - A: 若发生过载,请先断电,再更换新的保险丝。

    总结和推荐


    总体而言,FRU 系列径向引脚热敏复位保险丝凭借其低电阻、高保持电流、固态设计等特点,在电子设备保护方面表现出色。它不仅具备优异的电气特性和可靠性,还拥有良好的环境适应性,适用于多种应用场景。因此,我们强烈推荐使用 FRU 系列作为可靠的电子保护解决方案。

FRU800-30F参数

参数
保持电流 8A
跳闸电流 16A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 5mΩ
最大跳断后电阻值 20mΩ
跳闸时间 18.8s
最大电压 30V
长*宽*高 21.6mm*3mm*29.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FRU800-30F数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FRU800-30F FRU800-30F数据手册

FRU800-30F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3359 ¥ 2.815
库存: 95
起订量: 196 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.81
直接购买
加入购物车
