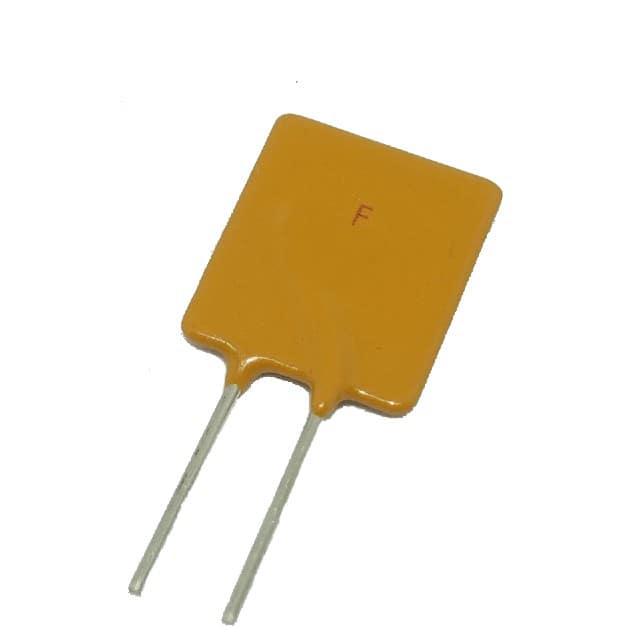

FRU110-30F

产品分类: PTC可复位保险丝
厂牌: FUZETEC TECHNOLOGY/台湾富致科技
产品描述: 6.6s 2.2A 50mΩ 30V 170mΩ 40A 1.1A 通孔安装 7.4mm*3mm*14.2mm
供应商型号: ZT-FRU110-30F
供应商: 海外现货
标准整包数: 1
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FRU110-30F

FRU110-30F概述

    FUZETEC Technology Co., Ltd. FRU系列径向引脚PTC自恢复保险丝产品综述

    1. 产品简介


    FUZETEC Technology Co., Ltd. 的FRU系列径向引脚PTC(正温度系数)自恢复保险丝是专为电子设备设计的高性能过电流保护装置。这些保险丝具有低电阻、高保持电流、全固态结构等特点,适用于高达30V直流电的应用环境。它们不仅符合RoHS标准(无铅),还经过多家权威机构认证,如UL、C-UL和TÜ V,确保产品的安全性和可靠性。

    2. 技术参数


    以下是FRU系列的主要技术参数列表:
    | 零件编号 | 保持电流 (IH, A) | 触发电流 (IT, A) | 最大断开时间 (秒) | 最大电流 (IMAX, A) | 额定电压 (VMAX, VDC) | 典型功率损耗 (Pd, W) | 最小电阻 (RMIN, Ω) | 最大电阻 (R1MAX, Ω) |
    |
    | FRU090-30F | 0.90 | 1.80 | 5.9 | 100 | 30 | 0.6 | 0.070 | 0.220 |
    | FRU110-30F | 1.10 | 2.20 | 6.6 | 100 | 30 | 0.7 | 0.050 | 0.170 |
    | FRU135-30F | 1.35 | 2.70 | 7.3 | 100 | 30 | 0.8 | 0.040 | 0.130 |
    | FRU160-30F | 1.60 | 3.20 | 8.0 | 100 | 30 | 0.9 | 0.030 | 0.110 |
    | FRU185-30F | 1.85 | 3.70 | 8.7 | 100 | 30 | 1.0 | 0.030 | 0.090 |
    | FRU250-30F | 2.50 | 5.00 | 10.3 | 100 | 30 | 1.2 | 0.020 | 0.070 |
    | FRU300-30F | 3.00 | 6.00 | 10.8 | 100 | 30 | 2.0 | 0.020 | 0.080 |
    | FRU400-30F | 4.00 | 8.00 | 12.7 | 100 | 30 | 2.5 | 0.010 | 0.050 |
    | FRU500-30F | 5.00 | 10.00 | 14.5 | 100 | 30 | 3.0 | 0.010 | 0.050 |
    | FRU600-30F | 6.00 | 12.00 | 16.0 | 100 | 30 | 3.5 | 0.005 | 0.040 |
    | FRU700-30F | 7.00 | 14.00 | 17.5 | 100 | 30 | 3.8 | 0.005 | 0.030 |
    | FRU800-30F | 8.00 | 16.00 | 18.8 | 100 | 30 | 4.0 | 0.005 | 0.020 |
    | FRU900-30F | 9.00 | 18.00 | 20.0 | 100 | 30 | 4.2 | 0.005 | 0.020 |
    这些参数表明,FRU系列保险丝在不同的电流范围内都能提供可靠的过电流保护,并且可以在宽泛的工作环境中稳定运行。

    3. 产品特点和优势


    FRU系列PTC自恢复保险丝具有以下显著特点和优势:
    - 低电阻:提供最小的电压降,从而减少能量损失。
    - 高保持电流:能够承受更高的正常工作电流而不触发保护机制。
    - 全固态结构:提高可靠性和使用寿命。
    - 径向引脚设计:便于安装和集成到多种电子设备中。
    - 广泛的工作温度范围:适应各种恶劣环境条件。

    4. 应用案例和使用建议


    FRU系列PTC自恢复保险丝可以应用于广泛的电子设备,例如消费电子产品、通信设备、医疗设备和工业控制系统等。根据技术手册中的应用场景,建议用户在选择合适的型号时,考虑以下几个因素:
    - 电流需求:根据设备的最大工作电流选择合适的保持电流和触发电流。
    - 电压限制:确保所选型号的最大工作电压不超过设备的额定电压。
    - 热管理:对于工作在高温环境下的设备,需特别注意散热,避免因温度过高而影响保护效果。

    5. 兼容性和支持


    FRU系列PTC自恢复保险丝在电气和机械方面都表现出良好的兼容性,适合与各类标准接线端子和PCB连接。FUZETEC Technology Co., Ltd. 提供全面的技术支持和售后服务,包括产品咨询、定制需求和技术文档等。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及解决方案:
    - 问题1:保险丝在正常工作条件下频繁触发
    - 解决方案:检查设备的实际电流是否超过保险丝的保持电流,或是否存在其他外部因素导致误触发。
    - 问题2:保险丝长时间未恢复正常状态
    - 解决方案:确认是否有足够的冷却时间让保险丝恢复,或是否需要更换更高耐受能力的型号。
    - 问题3:保险丝外观损坏
    - 解决方案:立即停止使用并更换新的保险丝,以确保系统的安全。

    7. 总结和推荐


    总体来看,FUZETEC Technology Co., Ltd. 的FRU系列PTC自恢复保险丝是一款高度可靠的过电流保护装置,适用于多种电子设备。其独特的技术和显著的优势使其在市场上具备较强的竞争力。我们强烈推荐该产品给需要高效过电流保护解决方案的用户。
    综上所述,FRU系列PTC自恢复保险丝凭借其卓越的性能和广泛的应用领域,成为市场上

FRU110-30F参数

参数
跳闸时间 6.6s
最大电压 30V
保持电流 1.1A
跳闸电流 2.2A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 50mΩ
最大跳断后电阻值 170mΩ
长*宽*高 7.4mm*3mm*14.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FRU110-30F数据手册

厂牌 PDF简要描述 下载
FUZETEC TECHNOLOGY/台湾富致科技 PTC可复位保险丝 FUZETEC TECHNOLOGY/台湾富致科技 FRU110-30F FRU110-30F数据手册

FRU110-30F封装设计

查看详情并下载
Symbol
Footprint
3D Model
