ESP32-C3

产品分类: WIFI模块
产品描述: 完整的Wi-Fi子系统,低功耗蓝牙子系统,RISC-V 32位单核处理器,行业领先的低功耗性能和射频性能,存储功能,完善的安全机制
供应商型号: 356-ESP32-C3
供应商: Mouser
标准整包数: 1

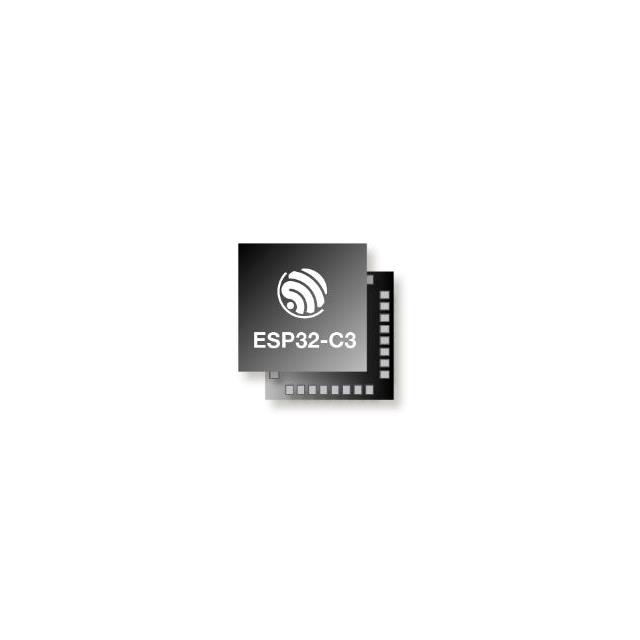

ESPRESSIF/上海乐鑫科技 WIFI模块 ESP32-C3

ESP32-C3概述

    # ESP32-C3系列芯片技术手册解析

    一、产品简介


    1.1 产品类型
    ESP32-C3系列芯片是由乐鑫信息科技推出的极低功耗、高集成度的MCU系统级芯片(SoC),集成了2.4GHz Wi-Fi和低功耗蓝牙(BLE)双模无线通信功能。
    1.2 主要功能
    该芯片的主要功能包括:
    - 支持IEEE 802.11 b/g/n协议的Wi-Fi子系统,具备Station模式、SoftAP模式、Station + SoftAP模式及混杂模式。
    - 支持Bluetooth 5的低功耗蓝牙子系统,兼容Bluetooth mesh。
    - 提供完整的硬件加密加速器,支持AES-128/256、SHA、RSA、HMAC、数字签名和安全启动等功能。
    1.3 应用领域
    ESP32-C3系列芯片广泛应用于物联网(IoT)设备中,具体领域涵盖智能家居、工业自动化、医疗保健、消费电子产品、智慧农业、零售餐饮、音频设备等多个行业。

    二、技术参数


    以下是ESP32-C3系列芯片的技术规格:
    - 处理器:32位RISC-V单核处理器,主频高达160MHz。
    - 存储器:384KB ROM,400KB SRAM(其中16KB专用于cache)。
    - 接口:22个GPIO口,支持SPI、UART、I2C、I2S等多种数字接口,以及ADC、温度传感器等模拟接口。
    - 无线通信:支持Wi-Fi(IEEE 802.11 b/g/n)和低功耗蓝牙(Bluetooth 5)。
    - 功耗模式:支持四种功耗模式,包括Deep-sleep模式,以实现超低功耗运行。
    - 安全性:硬件加密加速器支持AES-128/256、SHA、RSA、HMAC、数字签名和安全启动等功能。
    - 工作温度:支持–40°C到105°C的工作温度范围。

    三、产品特点和优势


    ESP32-C3系列芯片以其高性能和多功能性脱颖而出:
    - 低功耗:支持多种功耗管理模式,特别适合电池供电的设备。
    - 高安全性:内置硬件加密加速器,保障数据传输的安全性。
    - 高集成度:集成了Wi-Fi和低功耗蓝牙双模无线通信,简化了外围电路的设计。
    - 灵活性:支持多种外设接口,能够满足多样化的应用场景需求。

    四、应用案例和使用建议


    4.1 应用案例
    - 智能家居:智能照明、智能按钮、智能插座等。
    - 工业自动化:工业机器人、Mesh组网、人机界面等。
    - 医疗保健:健康监测、婴儿监控器等。
    - 消费电子产品:智能手表、智能手环、OTT电视盒、机顶盒设备等。
    - 智慧农业:智能温室大棚、智能灌溉、农业机器人等。
    - 零售餐饮:POS系统、服务机器人等。
    - 音频设备:网络音乐播放器、音频流媒体设备、网络广播等。
    4.2 使用建议
    - 智能家居场景:推荐使用Station + SoftAP模式,方便设备联网和远程控制。
    - 工业自动化场景:建议使用Mesh组网功能,提高系统的可靠性和扩展性。
    - 医疗保健场景:确保设备具备高精度和实时响应能力,建议启用硬件加密功能。
    - 消费电子产品:优先考虑低功耗模式,延长设备续航时间。

    五、兼容性和支持


    ESP32-C3系列芯片与其他电子元器件和设备具有良好的兼容性:
    - 接口兼容性:支持多种通信接口,易于与其他设备连接。
    - 技术支持:乐鑫信息科技提供详尽的技术文档和在线支持,帮助用户快速上手和解决问题。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动芯片 | 检查VDDA、VDD3P3、VDD3P3RTC和VDD3P3CPU是否正确供电。 |
    | Wi-Fi连接失败 | 检查Wi-Fi密码是否正确,确认网络环境稳定。 |
    | 蓝牙通信不稳定 | 调整蓝牙射频参数,检查天线连接是否良好。 |

    七、总结和推荐


    7.1 综合评估
    ESP32-C3系列芯片以其强大的性能、广泛的适用性和高度的灵活性,在物联网领域具有显著的优势。其出色的低功耗特性和丰富的安全功能使其成为理想的嵌入式解决方案。
    7.2 是否推荐使用
    强烈推荐使用ESP32-C3系列芯片,特别是在需要高效能、低成本和强安全性的应用场景中。无论是智能家居、工业自动化还是消费电子产品,ESP32-C3都能提供卓越的支持和服务。
    如果您对ESP32-C3系列芯片有任何疑问或需要进一步技术支持,请随时联系乐鑫信息科技官方渠道。

ESP32-C3参数

参数
发射功率 -
接收灵敏度 -
协议 802.11b/g/n和Bluetooth 5
接口 GPIO、SPI、UART、I2C、I2S、红外收发器、LED PWM、TWAI®(兼容 ISO 11898-1,即 CAN 规范 2.0)、全速 USB 串口/JTAG 控制器、GDMA、12 位 SAR 模/数转换器、温度传感器、通用定时器、看门狗定时器、系统定时器
天线形式 通过连接器连接外部天线
芯片平台 ESP32-C3
频段 2412HZ~2484 MHz
工作电压 3V~3.6V
长*宽*高 5mm*5mm*850μm
通用封装 QFN-325
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ESP32-C3厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-C3数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 WIFI模块 ESPRESSIF/上海乐鑫科技 ESP32-C3 ESP32-C3数据手册

ESP32-C3封装设计

查看详情并下载
Symbol
Footprint
3D Model
