ESP32-MINI-1-H4

产品分类: WIFI模块
产品描述: 通用型 Wi-Fi + Bluetooth® + Bluetooth® LE MCU 模组,功能强大,具有丰富的外设接口
供应商型号: 1965-ESP32-MINI-1-H4-ND
供应商: Digi-Key
标准整包数: 1

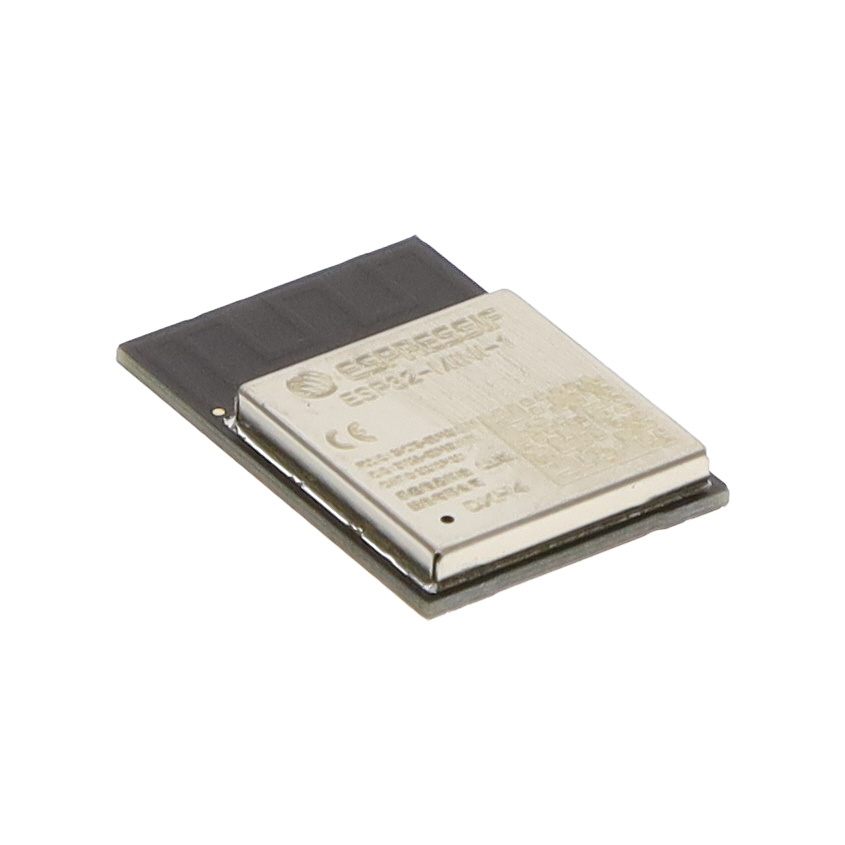

ESPRESSIF/上海乐鑫科技 WIFI模块 ESP32-MINI-1-H4

ESP32-MINI-1-H4概述

    ESP32-MINI-1 & ESP32-MINI-1U 电子元器件产品技术手册



    1. 产品简介



    ESP32-MINI-1 和 ESP32-MINI-1U 是由乐鑫信息科技有限公司生产的高性能物联网 (IoT) 模块,集成了Wi-Fi、蓝牙和低功耗蓝牙功能。它们基于ESP32-U4WDH芯片,配备强大的Xtensa® 双核 32位 LX6微处理器,具有出色的计算能力和多样化的外围接口。这两款模组适用于多种物联网应用场景,例如智能家居、消费电子、工业控制等,特别适合需要小巧紧凑设计的设备,如球泡灯、开关、插座等。


    2. 技术参数



    - CPU和存储器
    - 内置 ESP32-U4WDH 芯片,最高时钟频率可达240 MHz
    - 448 KB ROM
    - 520 KB SRAM
    - 16 KB RTC SRAM
    - 4 MB SPI flash
    - 无线通信
    - Wi-Fi支持:802.11 b/g/n,数据速率高达150 Mbps
    - 蓝牙v4.2 BR/EDR和低功耗蓝牙标准
    - 外围接口
    - SD卡、UART、SPI、SDIO、I2C、PWM、电机控制、I2S、红外、脉冲计数器、GPIO、电容式触摸传感器、ADC、DAC、以太网、CAN总线接口
    - 电源条件
    - 工作电压:3.0~3.6 V
    - 工作环境温度:
    - 85 °C版:-40 ~ 85 °C
    - 105 °C版:-40 ~ 105 °C
    - 认证
    - RF认证:CE/FCC/IC/SRRC
    - 环保认证:REACH/RoHS


    3. 产品特点和优势



    - 高度集成: 集成度极高,体积小,适用于紧凑型设计的应用。
    - 多功能接口: 提供丰富的外设接口,满足多种应用场景需求。
    - 低功耗: 配备低功耗协处理器,支持多种低功耗模式,降低整体功耗。
    - 高稳定性: 通过多种可靠性测试(HTOL/HTSL/uHAST/TCT/ESD),保证长期稳定运行。
    - 广泛的应用场景: 适用于通用低功耗IoT传感器集线器、数据记录器、摄像头视频流传输、语音和图像识别等多种应用领域。


    4. 应用案例和使用建议



    - 智能家居:作为智能插座或球泡灯的核心控制器,实现远程控制和自动化操作。
    - 消费电子:如OTT电视盒/机顶盒设备,提供稳定的网络连接和多媒体播放功能。
    - 工业自动化:适用于工厂自动化控制,实时监控生产过程。

    使用建议:
    - 选择合适的外部天线以提高无线通信的覆盖范围和质量。
    - 严格遵循推荐的工作条件,避免过压或过温导致模块损坏。


    5. 兼容性和支持



    - 兼容性:支持多种外围设备接口,可与其他标准硬件兼容。
    - 支持:乐鑫提供详细的开发文档和技术支持,帮助用户快速上手和解决问题。


    6. 常见问题与解决方案



    - 问题1:无线信号不稳定。
    - 解决方案:检查天线安装是否正确,尝试更换外部天线。
    - 问题2:设备无法正常启动。
    - 解决方案:检查电源电压是否符合要求,确认EN管脚连接正确。
    - 问题3:设备功耗过高。
    - 解决方案:调整工作模式至低功耗模式,减少不必要的外设启用。


    7. 总结和推荐



    ESP32-MINI-1 和 ESP32-MINI-1U 模块凭借其高度集成、强大的计算能力和丰富的外设接口,成为物联网应用的理想选择。无论是智能家居、工业控制还是消费电子领域,它们都能发挥出色的表现。鉴于其广泛的适用性和优秀的性价比,强烈推荐在各类物联网项目中使用这款模组。如果您正在寻找一个高效且可靠的数据处理和通信平台,ESP32系列模组将是您的不二之选。

ESP32-MINI-1-H4参数

参数
发射功率 -
接收灵敏度 -
协议 802.11b/g/n和蓝牙 v4.2 BR/EDR
接口 SD 卡、UART、SPI、SDIO、I2C、LED PWM、电 机 PWM、I2S、IR、脉冲计数器、GPIO、电容式触 摸传感器、ADC、DAC、以太网接口、TWAI®(兼 容 ISO 11898-1,即 CAN 规范 2.0)
天线形式 板载 PCB 天线
芯片平台 ESP32-U4WDH
频段 2412HZ~2484 MHz
工作电压 3V~3.6V
长*宽*高 19mm*13.2mm*2.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ESP32-MINI-1-H4厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-MINI-1-H4数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 WIFI模块 ESPRESSIF/上海乐鑫科技 ESP32-MINI-1-H4 ESP32-MINI-1-H4数据手册

ESP32-MINI-1-H4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.618 ¥ 30.5721
10+ $ 3.1234 ¥ 26.3924
25+ $ 2.8438 ¥ 23.7989
100+ $ 2.6182 ¥ 21.9111
250+ $ 2.483 ¥ 20.7798
650+ $ 2.3528 ¥ 19.6904
1300+ $ 2.2649 ¥ 18.9542
库存: 3660
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.57
