首页  >  产品百科  >  Ai-WB2-13U

Ai-WB2-13U

产品分类: WIFI模块
产品描述: 2.7V~3.6V Wi-Fi IEEE 802.11b/g/n协议 UART/GPIO/ADC/PWM/I2C/SPI 2400HZ~2483.5MHz IPEX座子 BL602 SMD-18 贴片安装 14mm*18mm*3.1mm
供应商型号: 17M-AI-WB2-13U
供应商: 云汉优选
标准整包数: 1

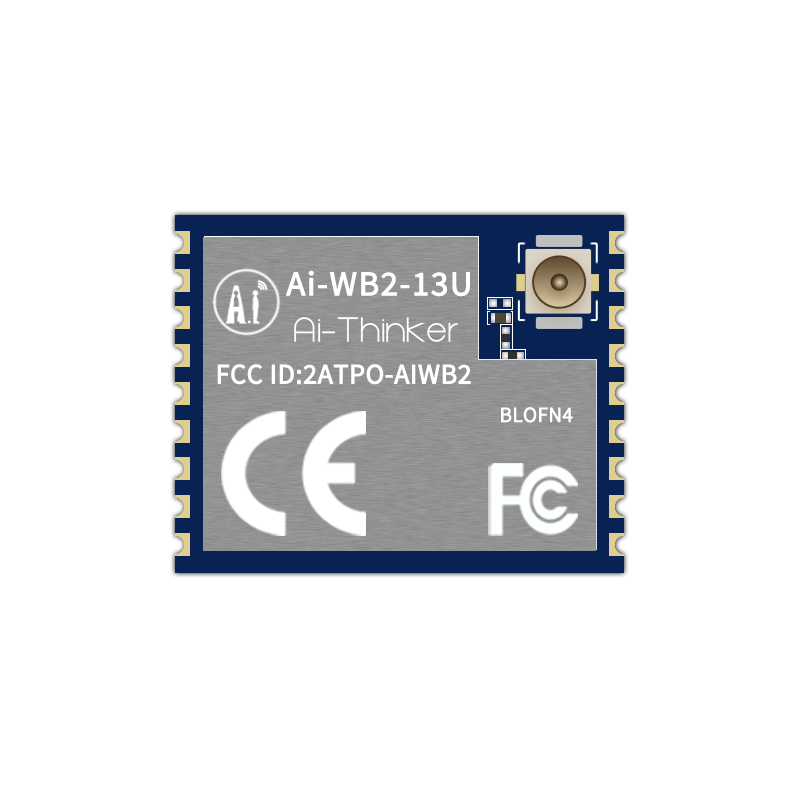

AI-THINKER/深圳安信可科技 WIFI模块 Ai-WB2-13U

Ai-WB2-13U概述

    Ai-WB2-13U Wi-Fi & BT 模组技术手册

    产品简介


    Ai-WB2-13U 是一款由深圳市安信可科技有限公司开发的高性能 Wi-Fi 和蓝牙模块,搭载 BL602 芯片作为核心处理器。该模组支持 Wi-Fi 802.11b/g/n 协议及 Bluetooth 低能耗 5.0 协议,广泛应用于物联网 (IoT)、移动设备、可穿戴电子设备、智能家居等领域。

    技术参数


    | 参数 | 规格 |

    | 封装 | SMD-18 |
    | 尺寸 | 14.0 18.0 3.1 mm (±0.2) |
    | 天线形式 | IPEX 座 |
    | 频谱范围 | 2400 ~ 2483.5 MHz |
    | 工作温度 | -40℃ ~ 85℃ |
    | 存储环境 | -40℃ ~ 125℃, < 90% RH |
    | 供电电压范围 | 2.7V ~ 3.6V |
    | 供电电流范围 | ≥ 500 mA |
    | 接口 | UART, GPIO, ADC, PWM, I2C, SPI |
    | 可用 IO 数量 | 11 个 |
    | 串口速率 | 默认 115200 bps |
    | 安全性 | WPS, WEP, WPA, WPA2 Personal, WPA2 Enterprise, WPA3 |
    | Flash | 默认 4MByte,支持扩展 |
    | CPU | 32-bit RISC |
    | RAM | 276KB |

    产品特点和优势


    - 高性能处理器: 搭载 BL602 芯片,具有强大的处理能力和丰富的接口资源。
    - 多协议支持: 同时支持 Wi-Fi 和蓝牙协议,为用户提供全面的连接选项。
    - 低功耗设计: 深度睡眠电流仅为 12μA,满足长时间运行的需求。
    - 多重安全特性: 支持 AES 加密、SHA-1/224/256 等安全算法,确保数据传输的安全性。
    - 多功能 I/O: 模组提供多个可编程 GPIO 和其他外围接口,方便各种应用场景。

    应用案例和使用建议


    - 物联网设备: Ai-WB2-13U 模组适用于智能门锁、温湿度传感器、烟雾报警器等物联网设备,通过 Wi-Fi 和蓝牙实现远程监控和数据传输。
    - 智能家居: 可用于智能插座、灯光控制系统、安防系统等,提高家居自动化水平。
    - 移动设备: 在智能手机、平板电脑中集成 Wi-Fi 和蓝牙模块,增强设备的无线连接能力。
    - 可穿戴设备: 适合健康监测设备、运动手环等,实现实时数据采集和传输。
    使用建议:
    - 供电: 推荐使用 3.3V 电压,峰值电流大于 500mA。建议使用 LDO 或 DC-DC 供电,并在电路中添加 ESD 器件。
    - 天线布局: 外接天线并确保周围没有金属干扰。
    - GPIO 使用: 使用 GPIO 时建议串联 10-100 欧姆的电阻,并预留 ESD 器件,以提高系统的稳定性和可靠性。

    兼容性和支持


    Ai-WB2-13U 模组兼容多种操作系统和开发环境,包括 Windows 和 Linux。制造商提供了详尽的技术支持和售后服务,确保用户能够顺利进行开发和应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模组无法正常启动 | 检查供电电压是否符合要求,确认硬件连接正确。 |
    | 模组通信不稳定 | 检查天线布局是否合理,确保没有金属干扰。 |
    | 模组功耗过高 | 优化供电电路设计,考虑使用 LDO 或 DC-DC 供电,并控制纹波。 |
    | 数据传输速度慢 | 检查网络环境和配置,确保 Wi-Fi 信号良好。 |

    总结和推荐


    综上所述,Ai-WB2-13U 模组具备高性能、低功耗、高安全性等特点,适用于多种应用场景。无论是在物联网设备、智能家居还是移动设备中,该模组都能提供可靠的数据连接。强烈推荐开发者和技术爱好者使用该模组进行项目开发。对于需要稳定和高效连接的场景,Ai-WB2-13U 模组无疑是最佳选择之一。

Ai-WB2-13U参数

参数
芯片平台 BL602
频段 2400HZ~2483.5MHz
工作电压 2.7V~3.6V
发射功率 -
接收灵敏度 -
协议 Wi-Fi IEEE 802.11b/g/n协议
接口 UART/GPIO/ADC/PWM/I2C/SPI
天线形式 IPEX座子
长*宽*高 14mm*18mm*3.1mm
通用封装 SMD-18
安装方式 贴片安装
零件状态 在售

Ai-WB2-13U厂商介绍

Ai-Thinker是一家致力于物联网通信解决方案的高科技企业,专注于无线通信模块的研发、生产和销售。公司主营产品包括LoRa模块、NB-IoT模块、GPRS模块、Wi-Fi模块等,广泛应用于智能抄表、智能停车、环境监测、资产追踪、智能家居等多个领域。

Ai-Thinker的优势在于:
1. 技术领先:拥有强大的研发团队,持续进行技术创新,产品性能稳定可靠。
2. 产品丰富:提供多种无线通信模块,满足不同场景需求。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 品质保证:严格的质量控制体系,确保产品品质。
5. 售后服务:提供专业的技术支持和完善的售后服务,解决客户后顾之忧。

Ai-WB2-13U数据手册

厂牌 PDF简要描述 下载
AI-THINKER/深圳安信可科技 WIFI模块 AI-THINKER/深圳安信可科技 Ai-WB2-13U Ai-WB2-13U数据手册

Ai-WB2-13U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.6
20+ ¥ 9
50+ ¥ 8.784
100+ ¥ 8.64
库存: 178
起订量: 1 增量: 650
交货地:
最小起订量为:1
合计: ¥ 9.6
直接购买
加入购物车
