ESP32-MINI-1U-H4

产品分类: WIFI模块
产品描述: 通用型 Wi-Fi + Bluetooth® + Bluetooth® LE MCU 模组,功能强大,具有丰富的外设接口
供应商型号: 356-ESP32-MINI-1U-H4
供应商: Mouser
标准整包数: 1

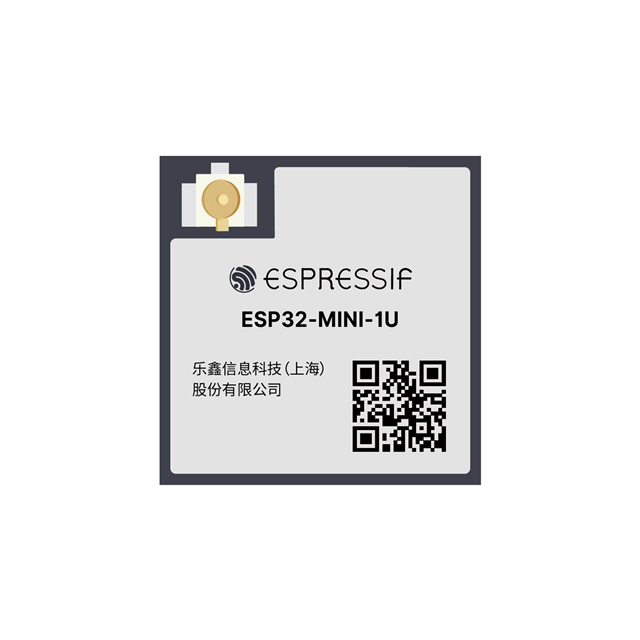

ESPRESSIF/上海乐鑫科技 WIFI模块 ESP32-MINI-1U-H4

ESP32-MINI-1U-H4概述

    ESP32-MINI-1 & ESP32-MINI-1U 技术手册

    产品简介


    ESP32-MINI-1 和 ESP32-MINI-1U 是高度集成的小尺寸 Wi-Fi + Bluetooth + Bluetooth LE MCU 模块,集成了丰富的外设,特别适合物联网(IoT)应用。这些模块广泛应用于家庭自动化、智能建筑、消费电子、工业控制等领域,尤其是在紧凑空间的应用,如灯泡、开关和插座等。

    技术参数


    - CPU 和内存
    - 主处理器:ESP32-U4WDH,单核 32 位 LX6 微处理器,最高运行频率为 160 MHz。
    - 片上内存:448 KB ROM,520 KB SRAM,16 KB RTC SRAM。
    - 外部闪存:4 MB SPI 闪存。
    - Wi-Fi
    - 支持标准:IEEE 802.11b/g/n。
    - 最大数据速率:802.11n 最高可达 150 Mbps。
    - 兼容 A-MPDU 和 A-MSDU 聚合。
    - 0.4 µs 保护间隔支持。
    - 操作信道中心频率范围:2412 ~ 2484 MHz。
    - 蓝牙
    - 支持版本:Bluetooth v4.2 BR/EDR 和 Bluetooth LE。
    - 发射功率:Class-1, class-2, 和 class-3。
    - 支持 AFH、CVSD 和 SBC 编码格式。
    - 外设
    - 支持:SD 卡接口、UART、SPI、SDIO、I2C、LED PWM、电机 PWM、I2S、红外遥控、脉冲计数器、GPIO、触摸传感器、ADC、DAC、以太网、TWAI 等。
    - 认证
    - 射频认证:CE/FCC/IC/SRRC。
    - 绿色认证:REACH/RoHS。
    - 工作条件
    - 工作电压/电源:3.0 ~ 3.6 V。
    - 工作温度范围:-40 ~ 85 °C 或 -40 ~ 105 °C(不同型号)。

    产品特点和优势


    - 高度集成:包含多个通信协议和丰富的外设,适用于多种应用。
    - 高性能:高达 160 MHz 的处理能力,配合 4 MB SPI 闪存,提供出色的计算和存储能力。
    - 低功耗:支持多种省电模式,可显著降低能耗。
    - 高可靠性:通过 HTOL、HTSL、uHAST、TCT、ESD 等多项测试,确保长期稳定可靠运行。

    应用案例和使用建议


    - 通用低功耗物联网传感器枢纽:适用于楼宇自动化和智能建筑中的各类传感器。
    - 摄像头视频流:用于实时视频传输,要求高带宽和低延迟。
    - 语音识别:适用于智能家居控制,支持高精度语音识别。
    - 工业自动化:配合工业设备实现远程监控和数据收集。
    使用建议:
    - 确保正确的电源和接地连接,特别是在外部天线连接时。
    - 使用推荐的 PCB 设计和布局,避免不必要的干扰。
    - 根据具体应用选择合适的外设配置。

    兼容性和支持


    - ESP32-MINI-1 采用内置 PCB 天线,而 ESP32-MINI-1U 则通过一个连接器支持外部天线,确保灵活的无线通信选择。
    - 提供详细的参考设计和应用电路图,便于集成和开发。
    - 厂商提供详尽的技术文档和支持,包括硬件设计指南、ECO 变更通知和安全性建议。

    常见问题与解决方案


    - 问题:如何正确配置外围设备?
    - 解决方案:参照《ESP32 系列硬件设计指南》,并使用正确的引脚配置和信号线路。
    - 问题:如何确保模块在不同温度下的稳定运行?
    - 解决方案:确保电源稳定,避免过热和过度放电,遵循推荐的工作温度范围。

    总结和推荐


    ESP32-MINI-1 和 ESP32-MINI-1U 在集成度、性能和适用范围方面表现卓越,适用于广泛的 IoT 应用。鉴于其优异的特性和厂商提供的全面支持,强烈推荐使用这些模块进行相关开发。

ESP32-MINI-1U-H4参数

参数
频段 2412HZ~2484 MHz
工作电压 3V~3.6V
发射功率 -
接收灵敏度 -
协议 802.11b/g/n和蓝牙 v4.2 BR/EDR
接口 SD 卡、UART、SPI、SDIO、I2C、LED PWM、电 机 PWM、I2S、IR、脉冲计数器、GPIO、电容式触 摸传感器、ADC、DAC、以太网接口、TWAI®(兼 容 ISO 11898-1,即 CAN 规范 2.0)
天线形式 通过连接器连接外部天线
芯片平台 ESP32-U4WDH
长*宽*高 13.5mm*13.2mm*2.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ESP32-MINI-1U-H4厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-MINI-1U-H4数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 WIFI模块 ESPRESSIF/上海乐鑫科技 ESP32-MINI-1U-H4 ESP32-MINI-1U-H4数据手册

ESP32-MINI-1U-H4封装设计
