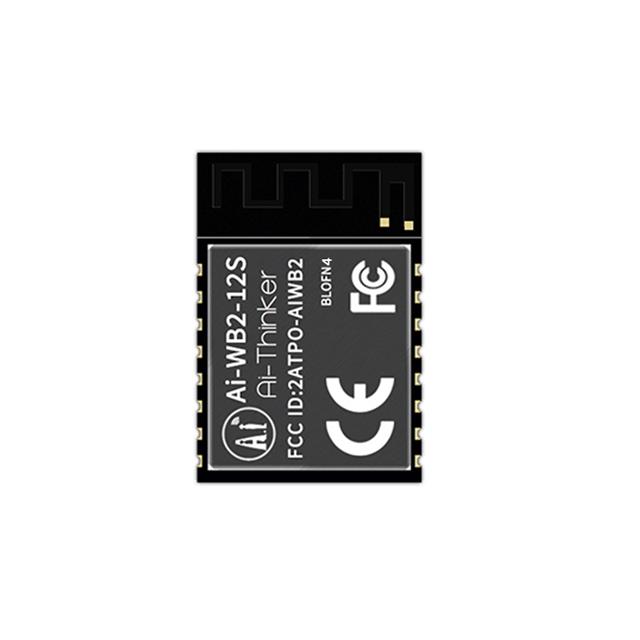

Ai-WB2-12S

产品分类: WIFI模块
产品描述: 2.7V~3.6V Wi-Fi IEEE 802.11b/g/n协议 UART/GPIO/ADC/PWM/I2C/SPI 2400HZ~2483.5MHz 板载 PCB 天线 BL602 SMD-16 贴片安装 24mm*16mm*3.1mm
供应商型号: 17M-AI-WB2-12S
供应商: 云汉优选
标准整包数: 1

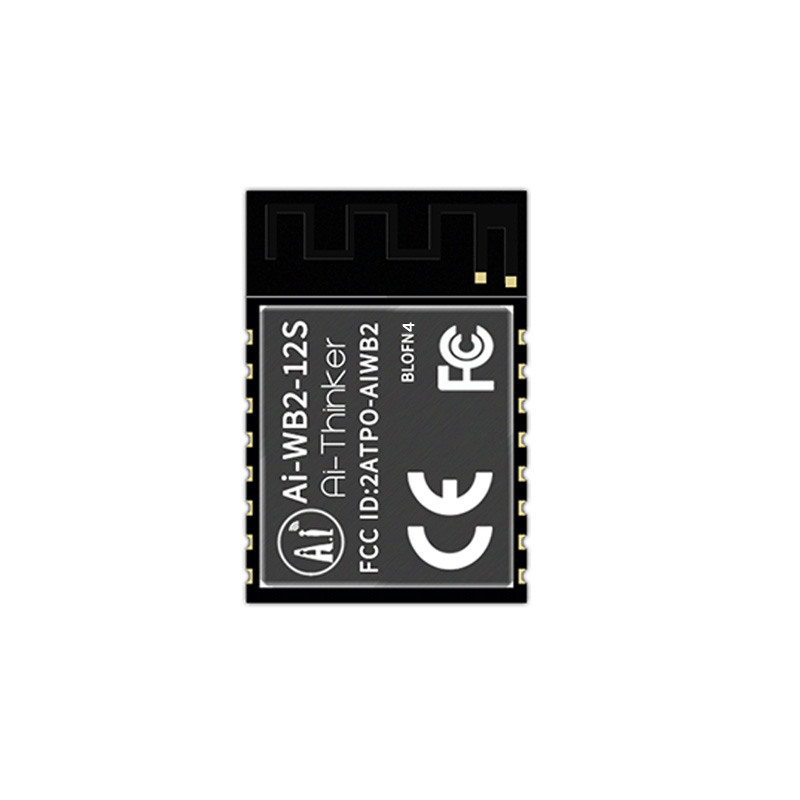

AI-THINKER/深圳安信可科技 WIFI模块 Ai-WB2-12S

Ai-WB2-12S概述

    Ai-WB2-12S Wi-Fi & BT 模组技术手册



    1. 产品简介



    Ai-WB2-12S 是一款由深圳安信可科技有限公司开发的 Wi-Fi & BT 模组。它采用 BL602 芯片作为核心处理器,支持 Wi-Fi 802.11b/g/n 协议和 BLE 5.0 协议。该模组具备多种功能接口和高性能射频特性,广泛应用于物联网(IoT)、移动设备、可穿戴电子设备和智能家居等领域。


    2. 技术参数



    2.1. 封装与尺寸

    - 封装:SMD-16
    - 尺寸:24.016.03.1 mm (±0.2)
    - 天线形式:板载天线

    2.2. 工作环境

    - 频谱范围:2400 ~ 2483.5 MHz
    - 工作温度:-40℃ ~ 85℃
    - 存储环境:-40℃ ~ 125℃,< 90% RH

    2.3. 电气特性

    - 供电范围:2.7V ~ 3.6V
    - 供电电流:≥500 mA
    - 支持接口:UART/GPIO/ADC/PWM/I2C/SPI
    - 可用 I/O 数量:11 个
    - 串口速率:默认 115200 bps

    2.4. 安全性

    - Wi-Fi 安全支持:WPS/WEP/WPA/WPA2 Personal/WPA2 Enterprise/WPA3
    - 加密支持:AES 128/192/256,SHA-1/224/256

    2.5. 功耗

    - 发射模式功耗:
    - 802.11b,11Mbps,POUT=+21dBm:260 mA
    - 802.11g,54Mbps,POUT=+18dBm:245 mA
    - 802.11n,MCS7,POUT=+17dBm:230 mA
    - 接收模式功耗:
    - 802.11b,包长 1024 字节:65 mA
    - 802.11g,包长 1024 字节:65 mA
    - SRAM retention:65 mA
    - Deep-Sleep:12 μA


    3. 产品特点和优势



    - 集成度高:内置 Wi-Fi MAC/BB/RF/PA/LNA/BT,减少外围组件需求。
    - 低功耗:多种休眠模式,深度睡眠电流仅为 12 μA。
    - 强大处理能力:32 位 RISC CPU,276 KB RAM,支持多种加密算法。
    - 丰富接口:支持 SDIO,SPI,UART,I2C,IR remote,PWM,ADC,DAC,PIR,GPIO 等。
    - 灵活配置:支持 Station + BLE 模式、Station + SoftAP + BLE 模式。
    - 安全启动:支持使用 ECC-256 签名的镜像。
    - 便捷开发:通用 AT 指令可快速上手,支持二次开发。


    4. 应用案例和使用建议



    4.1. 应用案例

    Ai-WB2-12S 模组广泛应用于物联网设备、智能家居系统、工业自动化等场景。例如,在智能家居领域,可以用于智能门锁、智能照明、环境监测等设备。

    4.2. 使用建议

    - 射频设计:按照推荐的 PCB 封装尺寸和天线布局要求进行设计,以保证最佳性能。
    - 功耗管理:根据具体应用场景选择合适的休眠模式,降低功耗。
    - 安全防护:在产品开发过程中注意静电防护措施,避免因静电损坏模组。


    5. 兼容性和支持



    - 兼容性:支持与不同微控制器的无缝连接,通过简单的电平转换电路即可实现信号匹配。
    - 技术支持:提供详尽的技术文档和开发指南,包括原理图、天线布局要求等。官方论坛和技术支持邮箱提供全天候服务。


    6. 常见问题与解决方案



    - 问题 1:如何设置模组的 Wi-Fi 连接?
    - 解决方案:使用 AT 指令进行配置,参考模组的 AT 指令手册。
    - 问题 2:模组在工作时出现异常发热现象。
    - 解决方案:检查供电电路,确保 LDO 或 DC-DC 供电稳定。必要时增加散热片。
    - 问题 3:如何提高模组的信号覆盖范围?
    - 解决方案:优化天线布局,避免天线附近有金属件。考虑增加外置天线,根据具体应用场景选择合适类型的天线。


    7. 总结和推荐



    综上所述,Ai-WB2-12S Wi-Fi & BT 模组是一款高度集成、性能优异的产品,特别适合物联网和智能家居领域的应用。其强大的处理能力和低功耗使其成为众多开发者的首选。强烈推荐在相关项目中使用 Ai-WB2-12S 模组。

Ai-WB2-12S参数

参数
协议 Wi-Fi IEEE 802.11b/g/n协议
接口 UART/GPIO/ADC/PWM/I2C/SPI
天线形式 板载 PCB 天线
芯片平台 BL602
频段 2400HZ~2483.5MHz
工作电压 2.7V~3.6V
发射功率 -
接收灵敏度 -
长*宽*高 24mm*16mm*3.1mm
通用封装 SMD-16
安装方式 贴片安装
零件状态 在售
