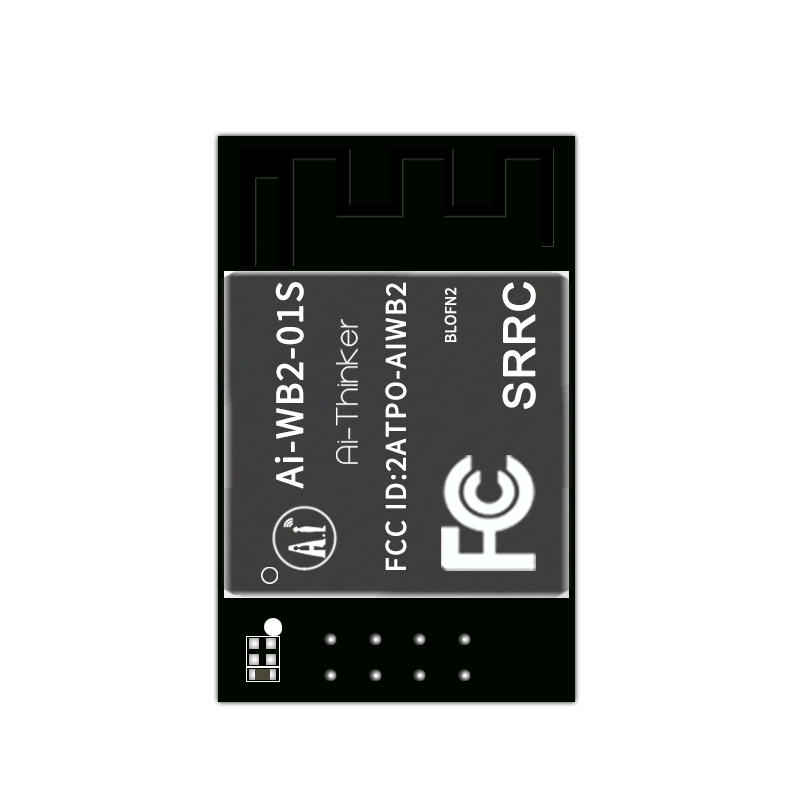

Ai-WB2-01S

产品分类: WIFI模块
产品描述: 2.7V~3.6V Wi-Fi IEEE 802.11b/g/n协议 UART/GPIO/ADC/PWM 2400HZ~2483.5MHz 板载 PCB 天线 BL602 DIP-8 通孔安装 14.5mm*24.5mm*11.2mm
供应商型号: 17M-AI-WB2-01S
供应商: 云汉优选
标准整包数: 1
AI-THINKER/深圳安信可科技 WIFI模块 Ai-WB2-01S

Ai-WB2-01S概述

    Ai-WB2-01S Wi-Fi & BLE 模组技术手册解析

    产品简介


    Ai-WB2-01S 是由深圳市安信可科技有限公司研发的一款高度集成的Wi-Fi & BLE模组。该模组搭载了 BL602 芯片作为核心处理器,支持 IEEE 802.11 b/g/n Wi-Fi协议和 Bluetooth 5.0 BLE协议。Ai-WB2-01S 配备了 32 位 RISC CPU 和 276KB RAM,旨在广泛应用于物联网(IoT)、移动设备、可穿戴电子设备及智能家居等多个领域。其独特的设计使其能够应对各种复杂的通信需求。

    技术参数


    - 封装与尺寸:DIP-8封装,尺寸为 14.524.511.2(±0.2)mm。
    - 频谱范围:2400 ~ 2483.5MHz。
    - 工作温度:-40℃ 至 85℃。
    - 存储环境:-40℃ 至 125℃, < 90%RH。
    - 供电范围:供电电压 2.7V ~ 3.6V,供电电流 ≥500mA。
    - 支持接口:UART/GPIO/ADC/PWM。
    - 功耗:深度睡眠电流 12μA。
    - 安全性:支持 WPS/WEP/WPA/WPA2 Personal/WPA2 Enterprise/WPA3安全标准。

    产品特点和优势


    1. 高性能处理器:搭载32位RISC CPU和276KB RAM,提供强大的处理能力。
    2. 全面的连接能力:支持IEEE 802.11 b/g/n Wi-Fi协议和Bluetooth 5.0 BLE协议,具有广泛的应用潜力。
    3. 丰富的安全特性:支持WPS/WEP/WPA/WPA2 Personal/WPA2 Enterprise/WPA3等多种安全标准,保护数据传输的安全性。
    4. 低功耗设计:在深度睡眠状态下电流仅为12μA,有助于延长电池寿命。
    5. 灵活的GPIO管理:提供了3个可用IO,用户可以根据需求灵活配置。
    6. 易上手:集成通用AT指令集,支持Windows和Linux开发环境,方便二次开发。

    应用案例和使用建议


    1. 智能家居:可应用于智能门锁、温湿度传感器、烟雾报警器等设备,实现家庭自动化。
    2. 工业应用:在工业环境中,可用于机器状态监控、环境监测、设备维护等方面。
    3. 物联网设备:通过Wi-Fi和BLE双模通信,可接入各类物联网平台,提供实时数据传输服务。
    使用建议:
    - 在配置IO口时,建议使用下拉电阻来避免上电瞬间的异常情况。
    - 确保天线周围没有金属件,防止影响信号性能。
    - 选择合适的电源供电方式,如使用LDO或DC-DC并控制纹波在30mV以内。

    兼容性和支持


    Ai-WB2-01S 支持标准的UART/GPIO/ADC/PWM接口,便于与其他电子设备或系统集成。深圳市安信可科技有限公司提供了详细的开发文档和技术支持,帮助用户快速上手和解决问题。同时,他们也提供多种联系方式,如官方网站、官方论坛和技术支持邮箱,确保用户能够得到及时的帮助和支持。

    常见问题与解决方案


    1. 问题:在连接过程中信号强度不足。
    - 解决方案:检查天线布局是否符合指南要求,确保天线周围无金属件干扰。
    2. 问题:模组无法正常启动。
    - 解决方案:检查供电电压是否在规定范围内,同时确认是否有正确的复位操作。
    3. 问题:功耗过高。
    - 解决方案:合理配置深度睡眠模式,优化供电电路设计。

    总结和推荐


    综上所述,Ai-WB2-01S 是一款性能卓越、功能齐全、应用广泛的Wi-Fi & BLE模组。其高效稳定的处理能力、强大的连接能力和丰富多样的安全特性使其在多个应用领域中脱颖而出。对于需要Wi-Fi和BLE双模通信的开发者和企业来说,Ai-WB2-01S是一个理想的选择。深圳市安信可科技有限公司提供的优质服务和支持,也为用户解决了后顾之忧。因此,我强烈推荐这款产品用于各种新兴的物联网项目和应用中。

Ai-WB2-01S参数

参数
发射功率 -
接收灵敏度 -
协议 Wi-Fi IEEE 802.11b/g/n协议
接口 UART/GPIO/ADC/PWM
天线形式 板载 PCB 天线
芯片平台 BL602
频段 2400HZ~2483.5MHz
工作电压 2.7V~3.6V
长*宽*高 14.5mm*24.5mm*11.2mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售

Ai-WB2-01S厂商介绍

Ai-Thinker是一家致力于物联网通信解决方案的高科技企业,专注于无线通信模块的研发、生产和销售。公司主营产品包括LoRa模块、NB-IoT模块、GPRS模块、Wi-Fi模块等,广泛应用于智能抄表、智能停车、环境监测、资产追踪、智能家居等多个领域。

Ai-Thinker的优势在于:
1. 技术领先:拥有强大的研发团队,持续进行技术创新,产品性能稳定可靠。
2. 产品丰富:提供多种无线通信模块,满足不同场景需求。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 品质保证:严格的质量控制体系,确保产品品质。
5. 售后服务:提供专业的技术支持和完善的售后服务,解决客户后顾之忧。

Ai-WB2-01S数据手册

厂牌 PDF简要描述 下载
AI-THINKER/深圳安信可科技 WIFI模块 AI-THINKER/深圳安信可科技 Ai-WB2-01S Ai-WB2-01S数据手册

Ai-WB2-01S封装设计

查看详情并下载
Symbol
Footprint
3D Model
