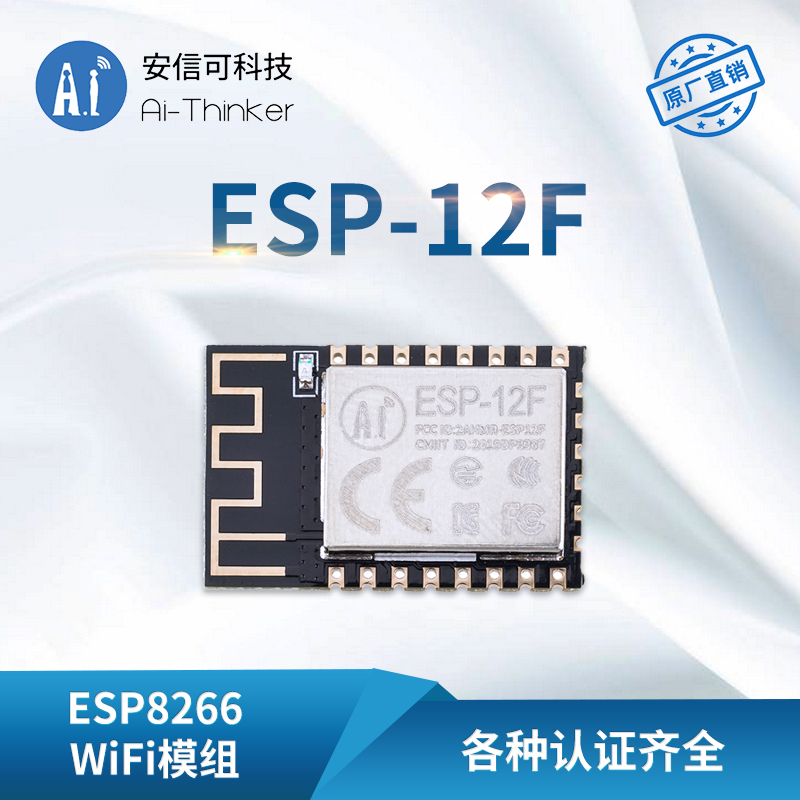

ESP-12F

产品分类: WIFI模块
产品描述: 基于ESP8266芯片的经典封装模组,已通过多项认证测试
供应商型号: 17M-ESP-12F
供应商: 云汉优选
标准整包数: 1
AI-THINKER/深圳安信可科技 WIFI模块 ESP-12F

ESP-12F概述

    ESP-12F Wi-Fi 模块技术手册



    产品简介




    ESP-12F 是由安信可科技有限公司开发的一款高性能 Wi-Fi 模块。它采用 ESP8266 为核心处理器,集成业界领先的 Tensilica L106 超低功耗 32 位微型 MCU。ESP-12F 模块能够为现有设备添加联网功能,也适用于构建独立的网络控制器。其高集成度和强大的处理能力使得它成为物联网应用的理想选择。

    产品类型与功能

    - 产品类型:Wi-Fi 模块
    - 主要功能:
    - 支持 IEEE802.11 b/g/n 协议
    - 完整的 TCP/IP 协议栈
    - 内置 Tensilica L106 超低功耗 32 位微型 MCU
    - 支持多种工作模式:STA/AP/STA+AP
    - 应用领域:
    - 物联网设备
    - 智能家居
    - 无线通信设备
    - 工业控制系统


    技术参数




    电气参数

    | 参数 | 典型值 | 单位 |
    |-----------------|---------------|-----------|
    | 工作频率 | 2400 - 2483.5 | MHz |
    | 输出功率 | 11n:13±2 dBm
    11g:14±2 dBm
    11b:16±2 dBm | dBm |
    | 接收灵敏度 | CCK, 1 Mbps:≤-90 dBm
    CCK, 11 Mbps:≤-85 dBm
    6 Mbps (1/2 BPSK):≤-88 dBm
    54 Mbps (3/4 64-QAM):≤-70 dBm
    HT20 (MCS7):≤-67 dBm | dBm |
    | 功耗 | Modem-Sleep:20 mA
    Light-Sleep:2 mA
    Deep-Sleep:20 μA
    Power Off:0.5 μA | mA/μA |

    主要参数

    - 模块型号:ESP-12F
    - 封装:SMD-22
    - 尺寸:24163(±0.2) MM(其中 PCB 厚度 0.8 MM)
    - 天线形式:板载 PCB 天线
    - 频谱范围:2400 ~ 2483.5 MHz
    - 工作温度:-40 ℃ ~ 85 ℃
    - 存储环境:-40 ℃ ~ 125 ℃,< 90%RH
    - 供电范围:3.0V ~ 3.6V,供电电流 >500mA
    - 串口速率:110 ~ 4608000 bps,默认 115200 bps
    - 安全性:WEP/WPA-PSK/WPA2-PSK
    - SPI Flash:默认 32Mbit
    - 认证:FCC、CE、IC、REACH、RoHS、SRRC、NCC、TELEC、ANATEL、KCC


    产品特点和优势




    ESP-12F 模块具有以下几个显著的优势:

    - 高集成度:内置 Tensilica L106 超低功耗 32 位微型 MCU,简化设计,减少外围电路。
    - 多种工作模式:支持 STA/AP/STA+AP 模式,灵活适应不同应用场景。
    - 丰富的接口:支持 UART/GPIO/ADC/PWM/SPI/I2C 接口,易于与其他硬件连接。
    - 低功耗:提供多种休眠模式,深度睡眠电流低至 20 μA,非常适合电池供电设备。
    - 智能配置:支持安卓、iOS 的 Smart Config(APP)/AirKiss(微信)一键配网,方便快捷。
    - 安全特性:支持 WEP/WPA-PSK/WPA2-PSK 加密,保障网络安全。


    应用案例和使用建议




    应用案例

    ESP-12F 模块广泛应用于智能家居、工业自动化、传感器网络等领域。例如,它可以集成到智能灯泡中,实现远程控制功能;也可以作为传感器节点,实时采集环境数据并通过 Wi-Fi 上传至云端。

    使用建议

    1. 外围电路:GPIO0 必须上拉到 VCC,GPIO15 必须下拉到 GND;EN 脚和 RST 脚必须上拉到 VCC。
    2. 天线布局:建议将模组放在主板边沿,且天线区域伸出主板边沿,以保证天线性能。
    3. 供电电路:推荐使用 3.3V 电压,峰值电流 500mA 以上,建议使用 LDO 供电。
    4. GPIO 口使用:在 IO 口上串联 10-100 欧姆的电阻,以抑制过冲并优化电平稳定性。


    兼容性和支持




    ESP-12F 模块与其他电子元器件和设备具有良好的兼容性,尤其是与 ARM 架构的 MCU 配合使用时更为便捷。厂商提供了详尽的技术支持和文档资源,包括设计指导、回流焊曲线图等,帮助开发者顺利完成产品设计和生产。


    常见问题与解决方案



    1. 问题:模块无法正常启动。
    - 解决方案:检查电源电压是否稳定,GPIO0 和 GPIO15 是否正确配置。
    2. 问题:数据传输不稳定。
    - 解决方案:确认天线布局合理,避免周围金属干扰,检查供电电路是否符合要求。
    3. 问题:WiFi 连接不稳定。
    - 解决方案:确认天线是否正确安装,尝试调整工作模式(STA/AP/STA+AP)。


    总结和推荐




    综合评估

    ESP-12F Wi-Fi 模块以其高集成度、丰富的接口和支持多种工作模式的特点,成为 IoT 应用领域的理想选择。其低功耗和丰富的安全特性使其特别适合于电池供电设备。总体而言,ESP-12F 模块是一个性价比高的优秀产品,推荐给各类电子工程师和技术爱好者。

    结论

    ESP-12F 模块凭借其优异的性能和广泛的适用性,无疑是一个值得投资的选择。无论是对于个人开发者还是企业用户,它都能提供可靠的支持,助力项目的顺利实施。

ESP-12F参数

参数
接收灵敏度 -
协议 Wi-Fi IEEE 802.11b/g/n协议
接口 UART/GPIO/ADC/PWM/SPI/I2C
天线形式 板载 PCB 天线
芯片平台 ESP8266
频段 2400HZ~2483.5MHz
工作电压 3V~3.6V
发射功率 -
长*宽*高 24mm*16mm*3mm
通用封装 SMD-22

ESP-12F厂商介绍

Ai-Thinker是一家致力于物联网通信解决方案的高科技企业,专注于无线通信模块的研发、生产和销售。公司主营产品包括LoRa模块、NB-IoT模块、GPRS模块、Wi-Fi模块等,广泛应用于智能抄表、智能停车、环境监测、资产追踪、智能家居等多个领域。

Ai-Thinker的优势在于:
1. 技术领先:拥有强大的研发团队,持续进行技术创新,产品性能稳定可靠。
2. 产品丰富:提供多种无线通信模块,满足不同场景需求。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 品质保证:严格的质量控制体系,确保产品品质。
5. 售后服务:提供专业的技术支持和完善的售后服务,解决客户后顾之忧。

ESP-12F数据手册

厂牌 PDF简要描述 下载
AI-THINKER/深圳安信可科技 WIFI模块 AI-THINKER/深圳安信可科技 ESP-12F ESP-12F数据手册

ESP-12F封装设计

查看详情并下载
Symbol
Footprint
3D Model
