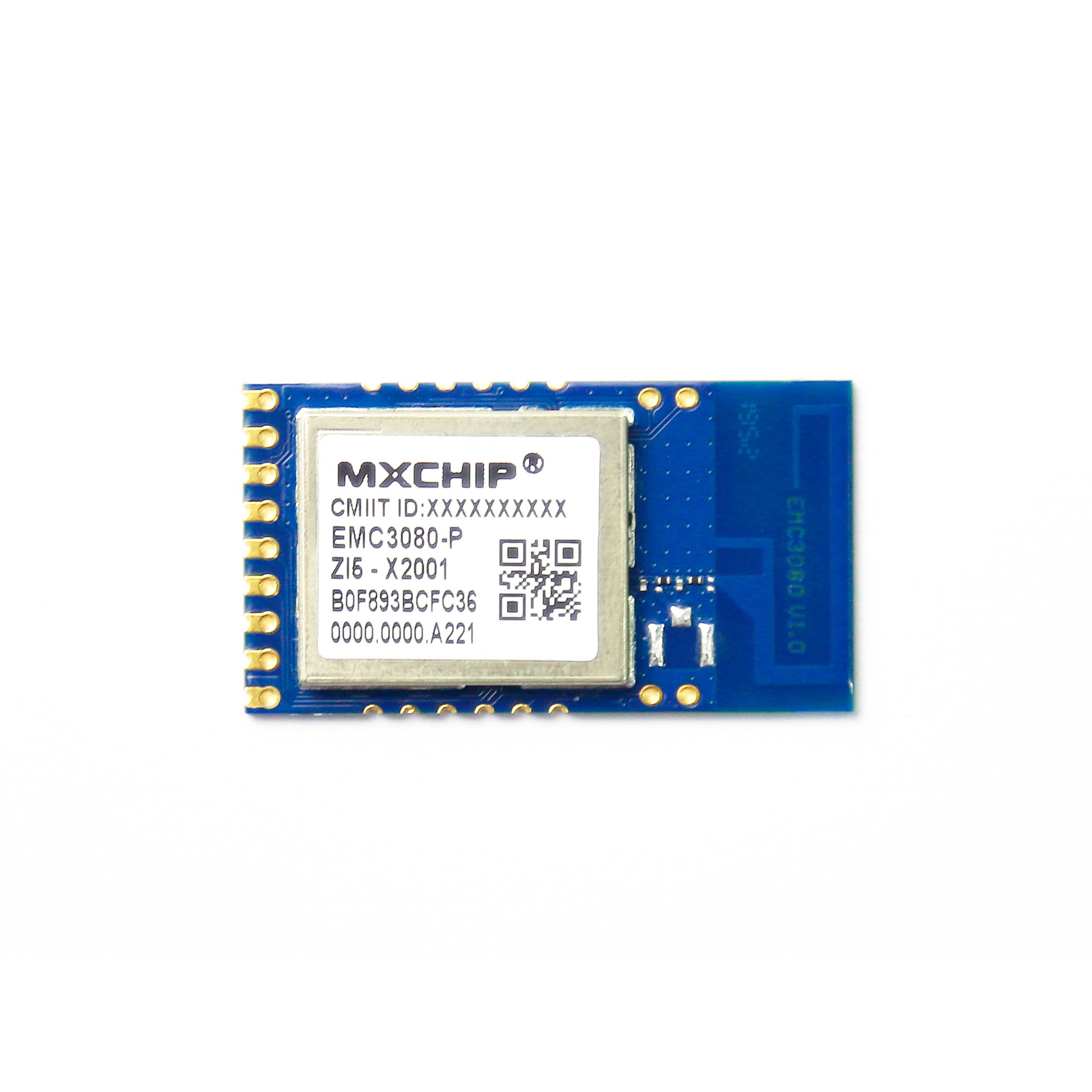

EMC3080-PZI5

产品分类: WIFI模块
产品描述: 庆科MXCHIP Wi-Fi & BLE 双模模组板载天线
供应商型号: 14M-EMC3080-PZI5
供应商: 云汉优选
标准整包数: 1
MXCHIP/上海庆科信息 WIFI模块 EMC3080-PZI5

EMC3080-PZI5概述

    # EMC3080系列Wi-Fi/BLE物联网模组技术手册

    产品简介


    EMC3080系列模组是上海庆科信息技术有限公司开发的一款集成Wi-Fi和BLE(低功耗蓝牙)功能的物联网模组。该模组主要用于物联网数据通讯,能够通过多种外设接口实现数据采集和设备控制。此外,它还能通过低功耗蓝牙和Wi-Fi网络连接,实现与物联网云服务平台的互联互通。模组的核心是MX1300CF处理器,内置ARM Cortex-M33内核,具备出色的计算能力及稳定的Wi-Fi/BLE连接性能。这些特性使其广泛应用于智能家居、智能电工产品以及工业自动化领域。

    技术参数


    电压输入
    - 电压输入:3.0V ~ 3.6V
    处理器
    - 处理器:Cortex-M33内核处理器MX1300CF
    - 主频:高达100MHz
    - 调试接口:SWD/JTAG仿真调试接口
    存储器
    - SRAM:256K字节
    - ROM:384K字节
    - XIP Flash:2M字节
    Wi-Fi
    - 标准:IEEE 802.11 b/g/n 1T1R 2.4GHz单频
    - 最高传输速率:65Mbps@MCS7
    - Wi-Fi安全:支持WPA/WPA2 Personal/WPA2 Enterprise/WPA3,以及Wi-Fi Direct
    - 功耗模式:支持IEEE Power Save节能模式
    Bluetooth
    - 标准:符合5.3标准的低功耗蓝牙(BLE)
    - 复用:Wi-Fi和BLE时分复用,共用同一PA和天线
    - 从模式:支持蓝牙从模式,可用于蓝牙配网
    外设
    - GPIO:14个
    - I2C:1个
    - PWM:8个
    - UART:3个(支持硬件流控)
    - RTC:低功耗实时时钟
    接口和尺寸
    - 封装:保持与同类封装模组的引脚兼容性
    - 天线:板载PCB天线或用IPEX连接器接外接天线
    - 尺寸:18mm x 33mm(邮票孔或插针)
    软件支持
    - 操作系统:支持AliOS和MXOS自主操作系统
    - SDK和指令:提供各大云平台接入SDK和AT指令
    - 固件:提供各种典型应用的可量产固件
    典型应用
    - 智能家居
    - 智能电工产品
    - 工业自动化

    产品特点和优势


    EMC3080系列模组集成了多项先进技术,拥有以下特点和优势:
    1. 高性能处理器:Cortex-M33内核处理器,主频高达100MHz,保证了出色的计算能力和高效的数据处理能力。
    2. 丰富的外设:提供多种类型的接口(如GPIO、I2C、PWM、UART),极大提升了其应用灵活性。
    3. 低功耗设计:支持Wi-Fi和BLE节能模式,适用于各类低功耗需求的应用场景。
    4. 广泛的兼容性:与各类云平台无缝对接,简化开发流程。

    应用案例和使用建议


    应用案例
    1. 智能家居:作为智能家居系统的核心,实现智能家电之间的互联互通。
    2. 工业自动化:在工业自动化环境中,用于远程监控和控制生产设备,提高效率。
    使用建议
    1. 开发环境搭建:利用MXOS自主操作系统,结合各大云平台接入SDK和AT指令,快速构建物联网应用。
    2. 功耗管理:根据具体应用场景合理选择Wi-Fi和BLE的功耗模式,以降低整体功耗。
    3. 环境适应性:考虑到宽温度范围(-20°C ~ 85°C或-40°C ~ 105°C),确保在不同环境下的稳定运行。

    兼容性和支持


    - 兼容性:EMC3080系列模组保持与同类封装模组的引脚兼容性,便于与现有系统集成。
    - 支持和维护:上海庆科信息技术有限公司提供全面的技术支持和维护服务,涵盖硬件和软件层面,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | Wi-Fi连接不稳定 | 检查Wi-Fi信号强度,重启模组 |
    | 蓝牙连接失败 | 重新配对设备,检查蓝牙协议版本 |
    | 系统启动异常 | 确认供电电压,检查电源稳定性 |

    总结和推荐


    EMC3080系列Wi-Fi/BLE物联网模组是一款功能强大且具有广泛应用前景的产品。它不仅具备高性能处理器和丰富外设,还支持低功耗设计和广泛的兼容性。对于追求高效、稳定通信的物联网应用,推荐选用这款模组。总的来说,EMC3080系列模组是一个值得信赖的选择。

EMC3080-PZI5参数

参数
协议 -
接口 -
天线形式 -
芯片平台 -
频段 -
工作电压 -
发射功率 -
接收灵敏度 -
零件状态 在售

EMC3080-PZI5厂商介绍

MXCHIP(迈智电子)是一家全球领先的物联网解决方案提供商,专注于无线通信模块、智能硬件和云平台服务的开发与创新。公司主营产品包括:

1. 无线通信模块:涵盖Wi-Fi、蓝牙、Zigbee等多种无线通信技术,广泛应用于智能家居、智能穿戴、智能城市等领域。

2. 智能硬件:包括智能插座、智能灯泡、智能门锁等,为用户带来便捷的智能生活体验。

3. 云平台服务:提供设备管理、数据分析、远程控制等功能,助力企业实现智能化升级。

MXCHIP的优势在于:

1. 技术创新:拥有强大的研发团队,持续推出具有竞争力的新产品。

2. 品质保证:严格遵循国际质量标准,确保产品的可靠性和稳定性。

3. 定制服务:根据客户需求提供个性化解决方案,满足多样化的应用场景。

4. 完善的售后服务:提供技术支持和售后保障,确保客户利益。

EMC3080-PZI5数据手册

厂牌 PDF简要描述 下载
MXCHIP/上海庆科信息 WIFI模块 MXCHIP/上海庆科信息 EMC3080-PZI5 EMC3080-PZI5数据手册
