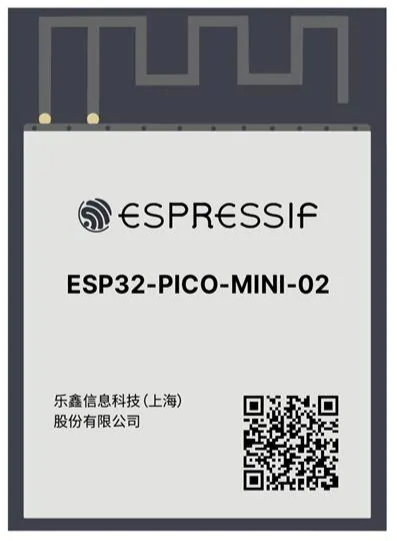

ESP32-PICO-MINI-02-N8R2

产品分类: WIFI模块
产品描述: 通用型 Wi-Fi + Bluetooth + Bluetooth LE MCU 模组,基于系统级封装 (SiP) ESP32-PICO-V3-02
供应商型号: SG-ESP32-PICO-MINI-02-N8R2
供应商: 期货订购
标准整包数: 650

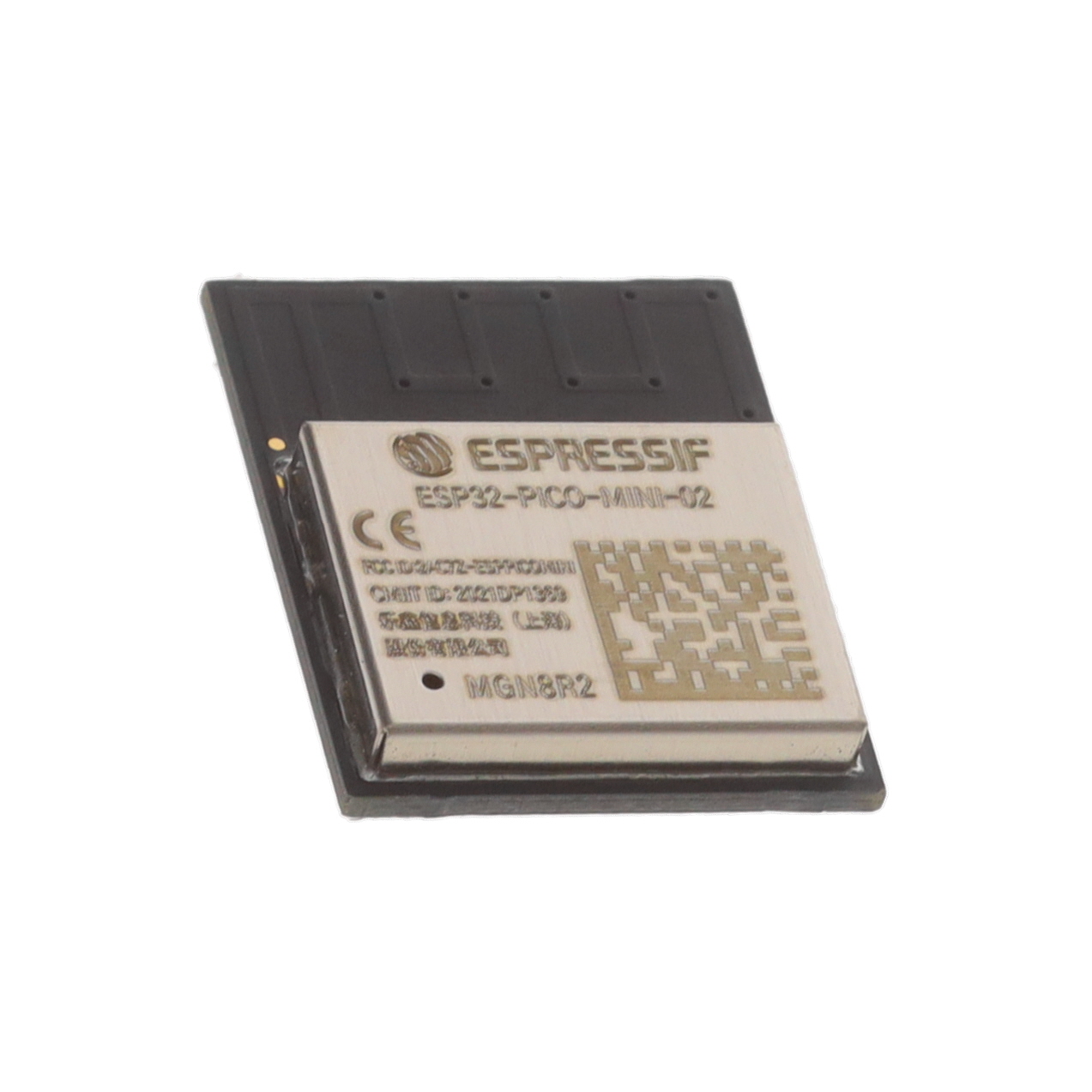

ESPRESSIF/上海乐鑫科技 WIFI模块 ESP32-PICO-MINI-02-N8R2

ESP32-PICO-MINI-02-N8R2概述


    产品简介


    ESP32-PICO-MINI-02 和 ESP32-PICO-MINI-02U 是一款高性能、低功耗的 Wi-Fi + 蓝牙 + 低功耗蓝牙模组。它基于系统级封装(SiP)的 ESP32-PICO-V3-02 芯片,集成了 8 MB SPI flash 和 2 MB SPI PSRAM。该模组的主要功能包括高性能 Wi-Fi 和蓝牙通信能力,以及丰富的外设接口。应用领域涵盖智能家居、智能楼宇、消费电子、工业控制等广泛领域。

    技术参数


    CPU 和存储器
    - 内置 Xtensa 双核 32 位 LX6 微处理器,最高可达 240 MHz
    - 448 KB ROM,520 KB SRAM,16 KB RTC SRAM
    - 8 MB SPI flash,2 MB PSRAM
    无线通信
    - Wi-Fi:支持 802.11 b/g/n 协议,数据速率高达 150 Mbps
    - 蓝牙:支持蓝牙 v4.2 BR/EDR 和低功耗蓝牙标准
    电气特性
    - 供电电压:3.0 ~ 3.6 V
    - 工作环境温度:–40 ~ 85 °C
    射频特性
    - Wi-Fi 发射功率:根据不同速率,最大可达 19.5 dBm
    - Wi-Fi 接收灵敏度:最低可达 -97 dBm
    - 蓝牙发射功率:最大可达 0 dBm
    - 蓝牙接收灵敏度:最低可达 -90 dBm
    功耗特性
    - Active 模式:最高达 368 mA(Wi-Fi)
    - Modem-sleep 模式:最低 0.8 mA
    - Deep-sleep 模式:最低 150 µA

    产品特点和优势


    ESP32-PICO-MINI-02 和 ESP32-PICO-MINI-02U 的主要优势在于其高性能和低功耗的结合。特别是其内置的 Wi-Fi 和蓝牙功能,使其能够广泛应用于智能家居、智能楼宇、消费电子和工业控制等领域。此外,它拥有丰富的外设接口,如 UART、SPI、I2C 等,极大增强了其在多种应用中的灵活性。

    应用案例和使用建议


    应用案例
    - 智能家居:用于智能音箱、智能网关等设备。
    - 消费电子:用于语音玩具、健康/医疗设备等。
    - 工业控制:用于工业自动化设备、智能楼宇控制系统。
    使用建议
    1. 连接外部天线:如果需要更好的无线覆盖范围,可以选择连接外部天线。
    2. 优化功耗:在不需要全速运行的情况下,尽量使用 Deep-sleep 模式来降低功耗。
    3. 合理配置 Strapping 管脚:根据具体需求设置 Strapping 管脚,以确保正确的启动模式。

    兼容性和支持


    兼容性
    ESP32-PICO-MINI-02 和 ESP32-PICO-MINI-02U 可以方便地与其他电子元器件和设备集成,如传感器、显示器和其他微控制器。其广泛的 I/O 接口使得与其他硬件设备的连接变得简单。
    支持和维护
    乐鑫信息科技提供了详尽的技术支持和文档资源,包括技术规格书、编程指南和开发者社区。此外,还提供了在线论坛和技术支持服务,帮助用户解决实际应用中遇到的问题。

    常见问题与解决方案


    1. 问题:无法启动
    - 解决办法:检查供电电压是否在允许范围内,同时确认 Strapping 管脚设置正确。

    2. 问题:Wi-Fi 连接不稳定
    - 解决办法:尝试更改 Wi-Fi 配置参数,如数据速率和信道中心频率。
    3. 问题:蓝牙连接异常
    - 解决办法:确认蓝牙协议版本和连接设置正确无误。

    总结和推荐


    ESP32-PICO-MINI-02 和 ESP32-PICO-MINI-02U 是一款极具竞争力的产品,具备出色的性能和广泛的适用性。对于需要高性能、低功耗无线通信功能的应用场合,这两款模组无疑是理想的选择。强烈推荐用于智能家居、工业控制和其他物联网应用。

ESP32-PICO-MINI-02-N8R2参数

参数
发射功率 -
接收灵敏度 -97dBm
协议 802.11b/g/n和蓝牙 v4.2 BR/EDR
接口 SD 卡、UART、SPI、SDIO、I2C、LED PWM、电机 PWM、I2S、IR、脉冲计数器、GPIO、电容式触摸 传感器、ADC、DAC、TWAI®(兼容 ISO 11898-1, 即 CAN 规范 2.0)、以太网接口
天线形式 板载 PCB 天线
芯片平台 ESP32-PICO-V3-02
频段 2412HZ~2484 MHz
工作电压 3V~3.6V
长*宽*高 16.6mm*13.2mm*2.4mm
安装方式 底座安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ESP32-PICO-MINI-02-N8R2厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-PICO-MINI-02-N8R2数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 WIFI模块 ESPRESSIF/上海乐鑫科技 ESP32-PICO-MINI-02-N8R2 ESP32-PICO-MINI-02-N8R2数据手册

ESP32-PICO-MINI-02-N8R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
