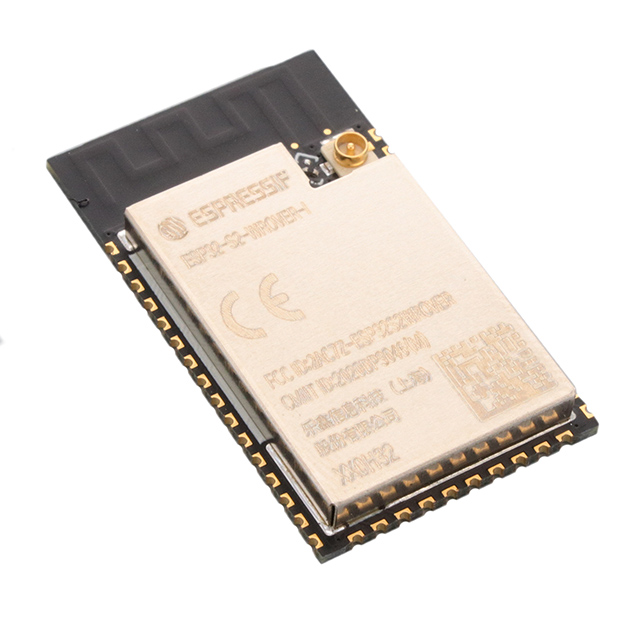

ESP32-S2-WROVER-I-N4R2

产品分类: WIFI模块
产品描述: 3V~3.6V 802.11b/g/n GPIO、SPI、UART、I2C、I2S、LCD 接口、Camera 接口、IR、脉冲计数器、LED PWM、TWAI®(兼容 ISO 11898-1,即 CAN 规范 2.0)、全速 USB OTG、ADC、DAC、触摸传感器、温度传感器 2412HZ~2484 MHz 通过连接器连接外部天线 ESP32-S2 31mm*18mm*3.3mm
供应商型号: SCE-ESP32S2WROVERIN4R2
供应商: 海外现货
标准整包数: 1
ESPRESSIF/上海乐鑫科技 WIFI模块 ESP32-S2-WROVER-I-N4R2

ESP32-S2-WROVER-I-N4R2概述

    ESP32-S2-WROVER & ESP32-S2-WROVER-I 技术手册解析

    产品简介


    ESP32-S2-WROVER 和 ESP32-S2-WROVER-I 是乐鑫信息科技推出的通用型 Wi-Fi MCU 模组,专为物联网(IoT)应用而设计。这两款模组内置 ESP32-S2 系列芯片,配备 Xtensa® 单核 32 位 LX7 微处理器和丰富的外设接口,支持 2.4 GHz Wi-Fi(802.11 b/g/n)协议,具有强大的计算能力和灵活的扩展能力。主要应用领域包括可穿戴设备、智能家居、工业自动化和智能楼宇等。

    技术参数


    以下是模组的主要技术参数:
    - CPU 和存储器:
    - 内置 ESP32-S2 芯片,主频最高可达 240 MHz。
    - 集成 128 KB ROM、320 KB SRAM 和 16 KB RTC SRAM。
    - 支持可选的 4 MB 外部 SPI flash 和 2 MB SPI PSRAM。

    - 无线通信:
    - 支持 Wi-Fi 标准:IEEE 802.11 b/g/n。
    - 最大数据传输速率:150 Mbps(802.11n 模式下)。
    - 通信信道频率范围:2412 ~ 2484 MHz。

    - 外设接口:
    - 提供多达 37 个 GPIO,支持 SPI、UART、I2C、I2S、LCD、Camera、IR、PWM 和 TWAI®(兼容 CAN 2.0)等多种接口。

    - 工作条件:
    - 工作电压范围:3.0 ~ 3.6 V。
    - 工作温度范围:-40 ~ 85 °C。
    - 符合环保要求(RoHS/REACH)。

    产品特点和优势


    1. 高性能:集成的 Xtensa® 单核处理器能够高效处理复杂任务,提供稳定的运行性能。
    2. 丰富接口:37 个 GPIO 和多种通信接口,满足各种应用场景的需求。
    3. 低功耗:支持多种低功耗模式(如 Light-sleep 和 Deep-sleep),适合电池供电设备。
    4. 高可靠性:经过多项认证(如 HTOL、HTSL、uHAST、TCT 和 ESD),确保长期稳定运行。
    5. 扩展性强:支持外部天线连接器(ESP32-S2-WROVER-I),可根据需求选择板载天线或外部天线。

    应用案例和使用建议


    1. 智能家居控制板:利用模组的 Wi-Fi 功能实现远程设备控制,支持 OTA(Over-The-Air)升级。
    2. 健康/医疗设备:通过 GPIO 和传感器接口采集数据,并通过 Wi-Fi 实时上传至云端。
    3. 工业自动化:作为数据采集节点,支持多协议通信,适用于复杂的工业环境。
    4. 使用建议:
    - 在低温环境下使用时,需注意模组的热管理。
    - 确保外部电源稳定,避免电压波动影响性能。
    - 根据实际应用选择合适的天线类型(板载天线或外部天线)。

    兼容性和支持


    1. 兼容性:模组与主流微控制器和操作系统高度兼容,便于集成开发。
    2. 技术支持:乐鑫信息科技提供详尽的技术文档和开发工具链,帮助开发者快速上手。
    3. 售后保障:提供完善的售后服务和技术支持,确保用户无忧使用。

    常见问题与解决方案


    1. 问题:模组无法正常启动。
    - 解决方法:检查电源连接是否正确,确认复位信号有效。
    2. 问题:Wi-Fi 连接不稳定。
    - 解决方法:调整天线位置,确保信号强度足够;优化代码中的 Wi-Fi 参数配置。
    3. 问题:功耗过高。
    - 解决方法:启用低功耗模式(如 Light-sleep 或 Deep-sleep),减少不必要的外设活动。

    总结和推荐


    ESP32-S2-WROVER 和 ESP32-S2-WROVER-I 是一款功能强大、性价比高的 Wi-Fi MCU 模组,非常适合物联网领域的各类应用。其高性能、丰富接口和低功耗特性使其成为开发者的理想选择。虽然模组不推荐用于新设计,但对于现有项目而言,它仍然是一个可靠的选择。建议用户在选择时充分考虑应用场景和未来扩展需求,确保最佳的性能表现和成本效益。
    通过全面的技术支持和详尽的文档资料,乐鑫信息科技为用户提供了一站式的解决方案,使得开发过程更加顺畅。如果您正在寻找一款稳定可靠的 Wi-Fi 模组,ESP32-S2-WROVER 系列无疑是一个值得信赖的选择。

ESP32-S2-WROVER-I-N4R2参数

参数
接口 GPIO、SPI、UART、I2C、I2S、LCD 接口、Camera 接口、IR、脉冲计数器、LED PWM、TWAI®(兼容 ISO 11898-1,即 CAN 规范 2.0)、全速 USB OTG、ADC、DAC、触摸传感器、温度传感器
天线形式 通过连接器连接外部天线
芯片平台 ESP32-S2
频段 2412HZ~2484 MHz
工作电压 3V~3.6V
发射功率 -
接收灵敏度 -
协议 802.11b/g/n
长*宽*高 31mm*18mm*3.3mm
包装方式 卷带包装

ESP32-S2-WROVER-I-N4R2厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-S2-WROVER-I-N4R2数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 WIFI模块 ESPRESSIF/上海乐鑫科技 ESP32-S2-WROVER-I-N4R2 ESP32-S2-WROVER-I-N4R2数据手册

ESP32-S2-WROVER-I-N4R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.0454
100+ ¥ 24.8466
300+ ¥ 24.077
650+ ¥ 23.4173
库存: 1833
起订量: 12 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.04
