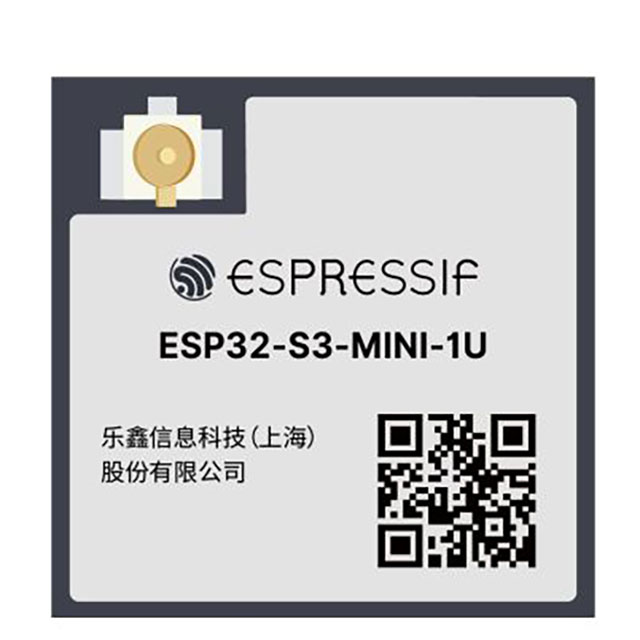

ESP32-S3-MINI-1U-N8

产品分类: WIFI模块
产品描述: 3V~3.6V 802.11b/g/n和Bluetooth 5 GPIO、SPI、LCD 接口、Camera 接口、UART、I2C、I2S、红外遥控、脉冲计数器、LED PWM、全速 USB 2.0 OTG、USB Serial/JTAG 控制器、MCPWM、SDIO 主机接口、GDMA、TWAI®(兼容 ISO 11898- 1,即 CAN 规范 2.0)、ADC、触摸传感器、温度 传感器、定时器和看门狗 2412HZ~2484 MHz 通过连接器连接外部天线 ESP32-S3 贴片安装 15.4mm*15.4mm*2.4mm
供应商型号: SG-ESP32-S3-MINI-1U-N8
供应商: 国内现货
标准整包数: 1
ESPRESSIF/上海乐鑫科技 WIFI模块 ESP32-S3-MINI-1U-N8

ESP32-S3-MINI-1U-N8概述

    ESP32-S3-MINI-1 和 ESP32-S3-MINI-1U 产品技术手册

    产品简介


    ESP32-S3-MINI-1 和 ESP32-S3-MINI-1U 是来自乐鑫信息科技的小尺寸模组,集成有 2.4 GHz Wi-Fi (802.11 b/g/n) 和低功耗蓝牙 (Bluetooth 5, LE) 功能。两款模组均搭载 ESP32-S3 系列芯片,内置 Xtensa® 双核 32 位 LX7 微处理器。主要应用于可穿戴电子设备、智能家居、工业自动化、健康医疗等多个领域。

    技术参数


    - CPU 和存储器
    - Xtensa® 双核 32 位 LX7 微处理器,最高时钟频率 240 MHz
    - 384 KB ROM,512 KB SRAM,16 KB RTC SRAM
    - 最大 8 MB Quad SPI flash,2 MB 嵌入式 PSRAM(部分型号)
    - Wi-Fi 和蓝牙
    - Wi-Fi:802.11 b/g/n 标准,最高数据速率 150 Mbps
    - 蓝牙:支持 Bluetooth 5,包括广播扩展 (Advertising Extensions) 和多广播 (Multiple Advertisement Sets)
    - 电气特性
    - 工作电压:3.0 ~ 3.6 V
    - 环境温度范围:85 °C 版 –40 ~ 85 °C;105 °C 版 –40 ~ 105 °C
    - 射频
    - Wi-Fi 射频:工作信道中心频率范围 2412 ~ 2484 MHz
    - 低功耗蓝牙射频:工作信道中心频率 2402 ~ 2480 MHz

    产品特点和优势


    ESP32-S3-MINI-1 和 ESP32-S3-MINI-1U 集成了众多高性能特性,包括强大的双核处理器、高容量的内存和多种通信接口,使其成为物联网应用的理想选择。特别是其集成的全速 USB 1.1 On-The-Go (OTG) 接口和多达 45 个 GPIO 端口,提供了极大的灵活性和扩展性。

    应用案例和使用建议


    - 摄像头视频流传输:利用强大的处理能力和多个外设接口,可以轻松实现摄像头数据的实时传输。
    - 家庭自动化:结合丰富的 GPIO 和无线通信功能,可用于家庭自动化系统的开发。
    - 健康医疗:支持多个传感器接口,适合医疗设备的开发和应用。
    使用建议:在进行复杂应用开发时,考虑使用外部天线连接器(ESP32-S3-MINI-1U),以提高射频性能。同时,可以通过调整电源管理策略,减少功耗,延长电池寿命。

    兼容性和支持


    ESP32-S3-MINI-1 和 ESP32-S3-MINI-1U 与其他 ESP32 系列产品兼容。乐鑫信息科技提供详尽的技术支持文档和工具,包括 SDK 和固件更新服务,帮助开发者快速完成项目开发。

    常见问题与解决方案


    - Q: 如何配置 Wi-Fi 连接?
    - A: 请参考《ESP32-S3 系列芯片技术规格书》中的 Wi-Fi 配置指南,或使用乐鑫提供的 AT 命令集。

    - Q: 为什么蓝牙信号不稳定?
    - A: 检查周围是否有强干扰源,并确保天线安装正确。尝试调整蓝牙功率配置,确保覆盖范围内的信号强度。

    总结和推荐


    ESP32-S3-MINI-1 和 ESP32-S3-MINI-1U 是性能卓越的物联网开发模组,广泛适用于各种智能设备和工业应用。其强大的处理能力、丰富的外设接口和优秀的兼容性使其在市场上具有很高的竞争力。强烈推荐在需要高性能、多功能集成的物联网项目中使用这两款模组。
    更多详细信息和技术支持资料,请访问 [乐鑫信息科技官网](https://www.espressif.com/)。

ESP32-S3-MINI-1U-N8参数

参数
接口 GPIO、SPI、LCD 接口、Camera 接口、UART、I2C、I2S、红外遥控、脉冲计数器、LED PWM、全速 USB 2.0 OTG、USB Serial/JTAG 控制器、MCPWM、SDIO 主机接口、GDMA、TWAI®(兼容 ISO 11898- 1,即 CAN 规范 2.0)、ADC、触摸传感器、温度 传感器、定时器和看门狗
天线形式 通过连接器连接外部天线
芯片平台 ESP32-S3
频段 2412HZ~2484 MHz
工作电压 3V~3.6V
发射功率 -
接收灵敏度 -
协议 802.11b/g/n和Bluetooth 5
长*宽*高 15.4mm*15.4mm*2.4mm
安装方式 贴片安装
包装方式 卷带包装

ESP32-S3-MINI-1U-N8厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-S3-MINI-1U-N8数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 WIFI模块 ESPRESSIF/上海乐鑫科技 ESP32-S3-MINI-1U-N8 ESP32-S3-MINI-1U-N8数据手册

ESP32-S3-MINI-1U-N8封装设计

查看详情并下载
Symbol
Footprint
3D Model
