ESP32-PICO-V3-02

产品分类: WIFI模块
产品描述: 基于ESP32(ECO V3)的系统级封装(SiP)产品,可提供完整的Wi-Fi和蓝牙功能,集成1个8MB串行外围设备接口(SPI)flash和1个2MB串行外设接口PSRAM
供应商型号: SG-ESP32-PICO-V3-02
供应商: 国内现货
标准整包数: 1

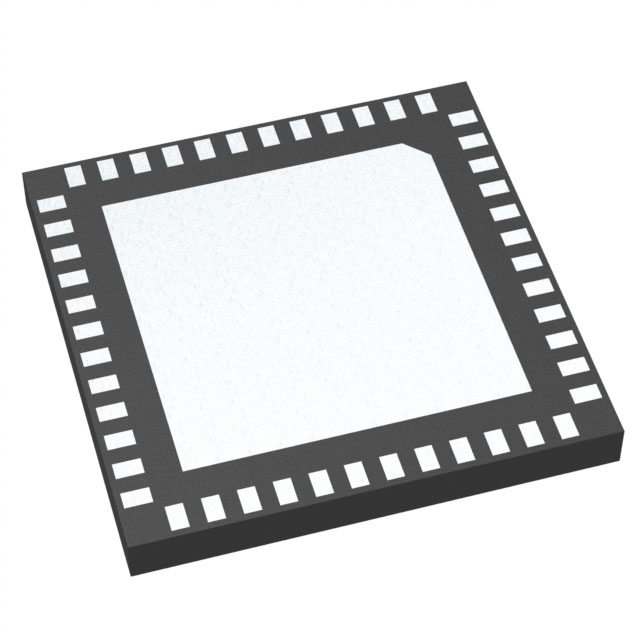

ESPRESSIF/上海乐鑫科技 WIFI模块 ESP32-PICO-V3-02

ESP32-PICO-V3-02概述

    ESP32-PICO-V3-02 技术规格说明书

    产品简介


    ESP32-PICO-V3-02 是一款高度集成的 Wi-Fi 和蓝牙双模系统级封装 (SiP) 产品,内置 ESP32 (ECO V3) 芯片,提供完整的 Wi-Fi 和蓝牙功能。该产品特别适用于对空间和功耗要求严格的设备,如可穿戴设备、智能家居设备、健康医疗设备以及各类物联网 (IoT) 应用。

    技术参数


    以下是 ESP32-PICO-V3-02 的主要技术规格:
    - MCU:
    - 内置 Xtensa® 双核 32 位 LX6 微处理器,时钟频率最高可达 240 MHz。
    - 448 KB ROM 和 520 KB SRAM。
    - 16 KB RTC SRAM。
    - Wi-Fi:
    - 802.11b/g/n 协议,802.11n 数据速率最高可达 150 Mbps。
    - 支持 A-MPDU 和 A-MSDU 聚合,保护间隔 0.4 µs。
    - 工作信道中心频率范围:2412 ~ 2484 MHz。
    - 蓝牙:
    - 支持蓝牙 V4.2 BR/EDR 和蓝牙 LE 标准。
    - 发射器支持 Class-1、Class-2 和 Class-3。
    - 接收器支持 CVSD 和 SBC 编解码器。
    - 硬件:
    - 集成 ADC、DAC、触摸传感器、SD/SDIO/MMC 主机控制器、SPI、SDIO/SPI 从机控制器、EMAC、PWM、UART、I2C、I2S、红外遥控、GPIO、脉冲计数器、TWAI®(兼容 ISO 11898-1)。
    - 8 MB SPI flash 和 2 MB SPI PSRAM。
    - 工作电压:3.0 ~ 3.6 V。
    - 建议工作温度范围:–40 ~ 85 °C。
    - 封装尺寸:(7 × 7 × 1.11) mm。

    产品特点和优势


    ESP32-PICO-V3-02 的独特之处在于其高度集成的设计,可以显著减少外围元器件的数量,降低供应链复杂度,提升管控效率。其支持多种通信协议,具有强大的处理能力和低功耗特性,适合应用于各种低功耗 IoT 产品。相比其他 ESP32 系列芯片,ESP32-PICO-V3-02 增加了 GPIO20 管脚,并且由于安全性考虑,部分闪存和 PSRAM 管脚未引出。

    应用案例和使用建议


    ESP32-PICO-V3-02 可应用于广泛的场景,如智能家居控制板、音频设备、健康/医疗设备、工业自动化、智慧农业、Wi-Fi 玩具等。例如,作为智能家居控制板,ESP32-PICO-V3-02 可以轻松实现与各类家电设备的无线连接。为了优化应用效果,建议在设计过程中合理利用其丰富的 I/O 管脚,并结合外部电源和适当的电源管理策略。

    兼容性和支持


    ESP32-PICO-V3-02 在管脚布局上与 ESP32-PICO-V3 和 ESP32-PICO-D4 有较高的兼容性,但在某些管脚上存在差异。厂商提供了详细的技术文档和支持,用户可以通过乐鑫官网获取最新的文档和技术支持服务。

    常见问题与解决方案


    - 问题: 如何配置 Strapping 管脚以选择启动模式?
    - 解决方案: 用户可以通过配置特定的寄存器比特位来更改启动模式。例如,将 `MTDI` 设置为低电平可以启用内置 LDO (VDDSDIO) 电压的默认配置。
    - 问题: 电源管理和功耗如何优化?
    - 解决方案: ESP32-PICO-V3-02 支持多种功耗管理模式,包括 Modem-sleep、Light-sleep 和 Deep-sleep 模式。用户可以根据应用需求选择合适的功耗模式,并通过软件配置优化功耗。

    总结和推荐


    ESP32-PICO-V3-02 以其紧凑的设计、高性能和低功耗特性,在物联网和其他低功耗应用场景中表现出色。对于追求高性能和稳定性的开发者来说,ESP32-PICO-V3-02 是一个非常值得推荐的产品。它不仅能满足多样化的应用需求,还提供了良好的扩展性和易用性。总之,ESP32-PICO-V3-02 是一种优秀的系统级封装产品,适用于广泛的 IoT 和低功耗应用。

ESP32-PICO-V3-02参数

参数
发射功率 -
接收灵敏度 -
协议 802.11b/g/n和蓝牙 v4.2 BR/EDR
接口 ADC、DAC、触摸传感器、SD/SDIO/MMC 主机控制器、SPI、SDIO/SPI 从 机控制器、EMAC、电机 PWM、LED PWM、UART、I2C、I2S、红外遥控、GPIO、脉冲计数 器、TWAI®(兼容 ISO 11898-1,即 CAN 规范 2.0)
天线形式 Antenna Not Included,I-PEX
芯片平台 ESP32
频段 2412HZ~2484 MHz
工作电压 3V~3.6V
长*宽*高 7mm*7mm*940μm
通用封装 LFQFN-48(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ESP32-PICO-V3-02厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-PICO-V3-02数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 WIFI模块 ESPRESSIF/上海乐鑫科技 ESP32-PICO-V3-02 ESP32-PICO-V3-02数据手册

ESP32-PICO-V3-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
