ESP32-S2FH4

产品分类: WIFI模块
产品描述: 高集成度的低功耗Wi-Fi系统级芯片(SoC),具有行业领先的低功耗性能和射频性能
供应商型号: 356-ESP32-S2FH4
供应商: Mouser
标准整包数: 1

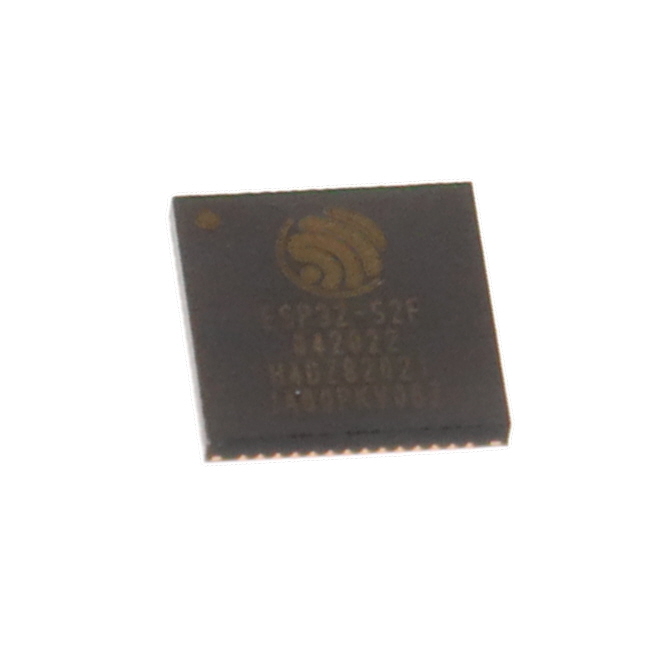

ESPRESSIF/上海乐鑫科技 WIFI模块 ESP32-S2FH4

ESP32-S2FH4概述

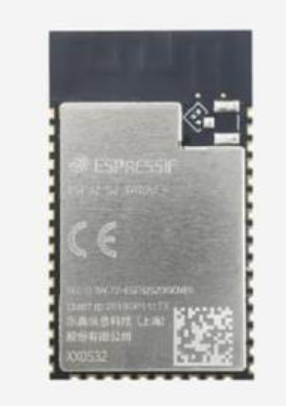

    # ESP32-S2 系列 Wi-Fi SoC 技术手册

    产品简介


    ESP32-S2 系列是乐鑫科技(Espressif Systems)推出的一款高度集成且低功耗的 2.4 GHz Wi-Fi 系统级芯片(System-on-Chip, SoC)。它专为物联网(IoT)、可穿戴设备及智能家居等多种应用场景设计,具有强大的通信能力和卓越的安全性能。
    该系列 SoC 集成了完整的 Wi-Fi 子系统,包括 Wi-Fi MAC、射频收发器、基带处理器、RF 开关、RF 匹配网络、功率放大器、低噪声放大器(LNA)等模块,完全符合 IEEE 802.11 b/g/n 标准。其主处理器采用 Xtensa® 32 位 LX7 微处理器,最高运行频率可达 240 MHz,且无需额外配置主机微控制器即可完成应用开发。
    核心优势在于其多样化的接口能力,支持多达 43 个可编程 GPIO 引脚,并提供了丰富的外设资源如 SPI、I²C、UART、触摸传感器、温度传感器等。此外,ESP32-S2 系列还集成了硬件加密加速器,支持 AES、SHA 和 RSA 等加密算法,以及随机数生成器(RNG)、HMAC 和数字签名等功能,确保数据传输过程中的安全性。

    技术参数


    | 参数类别 | 描述 |

    | 处理器类型 | Xtensa® 32 位 LX7 微处理器,最高运行频率 240 MHz |
    | 片上存储器 | 320 KB SRAM,128 KB ROM,16 KB RTC SRAM |
    | 无线协议 | IEEE 802.11 b/g/n,单频段 1T1R 模式,最大数据速率 150 Mbps |
    | 接口 | 43 个 GPIO,2 × 13 位 SAR ADC,2 × 8 位 DAC,1 × 温度传感器,1 × USB OTG 等 |
    | 安全特性 | 支持安全启动、闪存加密、随机数生成、HMAC、数字签名等 |

    产品特点和优势


    ESP32-S2 系列 Wi-Fi SoC 的最大亮点在于其出色的能源效率与灵活性。通过精细的时钟门控、动态电压和频率调节技术,以及可调功率放大器输出,可以实现最佳范围、数据率与能耗之间的平衡。对于需要长时间运行的应用场景,比如电池供电设备或便携式电子产品,这种特性尤为关键。
    此外,由于内置多种安全机制,如硬件加密加速器和闪存加密功能,ESP32-S2 在面对网络安全威胁时能够提供强有力的防护措施。同时,它还支持多 Wi-Fi 模式并行操作,包括基础设施站模式、软接入点模式和监控模式,满足复杂场景下的需求。

    应用案例和使用建议


    应用场景
    ESP32-S2 系列广泛应用于消费类电子产品、工业自动化、农业智能化等领域。例如,在智能家居中可用作智能灯泡控制器或温湿度监测仪;在医疗健康领域则可以作为远程患者监护装置的一部分。
    使用建议
    为了最大化利用 ESP32-S2 的潜能,开发者应当合理规划硬件布局以减少电磁干扰,并充分利用其丰富的外设接口来扩展功能。针对特定应用场合,还可以考虑定制固件来优化性能表现。

    兼容性和支持


    ESP32-S2 系列产品与市面上主流的操作系统良好兼容,易于集成到现有项目中。Espressif 提供详尽的技术文档和支持服务,帮助用户快速上手并解决问题。如有疑问或遇到困难,可通过官方渠道获取及时的技术指导。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | Wi-Fi 连接不稳定 | 检查周围环境是否存在信号干扰 |
    | 编译错误 | 确认所使用的工具链版本是否匹配 |
    | 功耗过高 | 调整电源管理模式并关闭不必要的外设 |

    总结和推荐


    综上所述,ESP32-S2 系列 Wi-Fi SoC 不仅具备强大的性能表现,而且在功耗控制和安全性方面也有显著提升。无论是初创公司还是大型企业,都可以从中受益匪浅。因此,我们强烈推荐这一产品用于各种需要高效能 Wi-Fi 连接的应用场合。随着物联网市场的不断扩展,ESP32-S2 必将成为连接未来的关键桥梁之一。

ESP32-S2FH4参数

参数
协议 802.11b/g/n
接口 GPIO、SPI、I2S、I2C、UART、RMT (TX/RX)、LED PWM 控制器、脉冲计数器、全速 USB OTG、DVP 8/16 camera 接口、LCD 接口、DMA 控制器、TWAI® 控制器、12 位 SAR 模/数转换器、8 位数/模转换器、电容式传感 GPIO、温度传感器、64 位通用定时器、64 位系统定时器、看门狗定时器
天线形式 通过连接器连接外部天线
芯片平台 ESP32-S2FH4
频段 2412HZ~2484 MHz
工作电压 3V~3.6V
发射功率 -
接收灵敏度 -
长*宽*高 7mm*7mm*850μm
通用封装 QFN-567
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,袋装

ESP32-S2FH4厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-S2FH4数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 WIFI模块 ESPRESSIF/上海乐鑫科技 ESP32-S2FH4 ESP32-S2FH4数据手册

ESP32-S2FH4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.702 ¥ 14.3819
库存: 4901
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.38
直接购买
加入购物车
