E4812UHBD-15W

产品分类: DC-DC模块
产品描述: 800μF 300KHz 自然空冷 87% 1.25A 12V(DC) 72V 18V DIP 50.8mm*25.4mm*12.7mm
供应商型号: SG-E4812UHBD-15W
供应商: 期货订购
标准整包数: 1

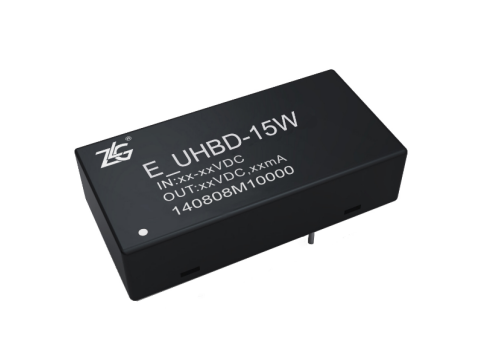

ZLG/广州致远电子 DC-DC模块 E4812UHBD-15W

E4812UHBD-15W概述

    电子元器件产品技术手册解析

    产品简介


    EUHBD-15W宽压输入隔离稳压单输出系列是一款广泛应用于工业控制、数据通信、分布式电源控制系统的电子元器件。该产品具有高效率、高隔离电压和宽工作温度范围等特点,适用于多种复杂的工作环境。产品包括E2405UHBD-15W、E2412UHBD-15W、E2415UHBD-15W、E2424UHBD-15W和E4812UHBD-15W等多个型号,不同型号在输入电压、输出电流等方面有所不同。

    技术参数


    输入特性
    - 输入电压范围:
    - 24VDC输入系列:9VDC - 36VDC
    - 48VDC输入系列:18VDC - 72VDC
    - 输入电流(满载/空载):
    - 24VDC输入系列:760mA/24mA
    - 48VDC输入系列:368mA/10mA
    - 启动时间:≤50ms
    输出特性
    - 输出电压精度:±1% - ±3%
    - 输出纹波噪声(20MHz带宽):25mVp-p - 50mVp-p
    - 输出噪声(20MHz带宽):50mVp-p - 100mVp-p
    - 输出电压可调范围:±10%Vo
    - 瞬态恢复时间(25%负载阶跃变化):300μs - 500μs
    - 温度漂移系数:±0.03%/℃
    一般特性
    - 隔离电压(输入-输出):1500VDC
    - 绝缘电阻(输入-输出):1GΩ
    - 开关频率:300kHz
    - 平均无故障时间(MIL-HDBK-217F@25℃):1000k hours
    - 封装尺寸:50.80×25.40×12.70mm
    - 环境特性:
    - 工作温度范围:-40℃~+85℃
    - 存储温度范围:-55℃~+125℃
    - 存储湿度:无凝结 95%

    产品特点和优势


    1. 高效率:最高可达88%,提高整体系统的能效。
    2. 高隔离电压:1500VDC,有效防止电气干扰和损坏。
    3. 宽温范围:-40℃~+85℃,适应各种恶劣环境。
    4. 输出保护:具备输出过压、过流、短路保护功能,确保系统安全可靠。
    5. 无需散热器:简化安装,降低维护成本。
    6. 符合标准:外壳及灌封材料符合UL94 V-0标准,确保安全。

    应用案例和使用建议


    应用场景
    - 工业控制系统:适用于自动化生产线、工厂自动化等场合。
    - 数据通信系统:用于通信基站、数据中心等。
    - 分布式电源控制系统:用于智能电网、楼宇自动化系统等。
    使用建议
    - 在输出端并联适当的假负载电阻,以确保输出负载不低于10%额定负载。
    - 增加输入端的滤波电容(Cin)和输出端的滤波电容(Cout),以减少输入输出纹波噪声。
    - 选择合适的Trim电阻值,以实现所需的输出电压调整范围。

    兼容性和支持


    兼容性
    - 该产品与大多数标准接口兼容,适用于广泛的工业应用。
    - 支持多种输入电压和输出电压组合,满足不同系统需求。
    支持与维护
    - 广州致远电子有限公司提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助。
    - 产品数据手册定期更新,如有需要请访问公司官方网站或联系客服获取最新版本。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,调整Trim电阻值。 |
    | 输出纹波噪声过大 | 增加输出电容Cout,检查电源线路是否有干扰。 |
    | 瞬态响应不佳 | 调整负载的连接方式,确保负载平稳切换。 |

    总结和推荐


    综合评估
    EUHBD-15W宽压输入隔离稳压单输出系列产品凭借其高效率、高隔离电压、宽温范围和强大的保护功能,成为工业控制系统和数据通信系统中的优选产品。该产品在复杂环境中表现出色,非常适合需要高可靠性和稳定性的应用场合。
    推荐
    强烈推荐使用EUHBD-15W系列,无论是从技术规格还是应用范围来看,它都能满足大多数用户的高性能需求。其优异的性能和全面的支持服务使其成为市场上极具竞争力的产品。

E4812UHBD-15W参数

参数
最大容性负载 800μF
开关频率 300KHz
转换效率 87%
类型 -
散热方式 自然空冷
输出电流最大值 1.25A
输出总功率 -
输出电压组数 -
特性 -
输入电压最大值 72V
输入电压最小值 18V
输出方式 -
输出电压 12V(DC)
长*宽*高 50.8mm*25.4mm*12.7mm
通用封装 DIP

E4812UHBD-15W厂商介绍

ZLG(周立功)公司是一家高科技企业,专注于嵌入式系统的研发和销售。公司主营产品包括嵌入式开发工具、嵌入式计算机、工业自动化控制产品等。产品广泛应用于工业控制、消费电子、汽车电子、通信设备等领域。

ZLG的优势在于:
1. 技术领先:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 产品丰富:提供从开发工具到嵌入式计算机的全系列产品,满足不同客户的需求。
3. 服务优质:提供专业的技术支持和售后服务,帮助客户解决技术难题。
4. 市场认可:产品广泛应用于多个领域,得到客户的广泛认可和好评。

总之,ZLG凭借强大的技术实力、丰富的产品线和优质的服务,成为嵌入式系统领域的佼佼者。

E4812UHBD-15W数据手册

厂牌 PDF简要描述 下载
ZLG/广州致远电子 DC-DC模块 ZLG/广州致远电子 E4812UHBD-15W E4812UHBD-15W数据手册

E4812UHBD-15W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ ¥ 101.4
200+ ¥ 93.6
1000+ ¥ 88.14
库存: 1000
起订量: 3 增量: 0
交货地:
最小起订量为:3
合计: ¥ 304.2
直接购买
加入购物车
