首页  >  产品百科  >  P1212BS–1W

P1212BS–1W

产品分类: DC-DC模块
产品描述: 330μF 350KHz 自然空冷 83% 83mA 12V(DC) 13.2V 10.8V SIP 11.6mm*6mm*10.1mm
供应商型号: SG-P1212BS–1W
供应商: 期货订购
标准整包数: 1

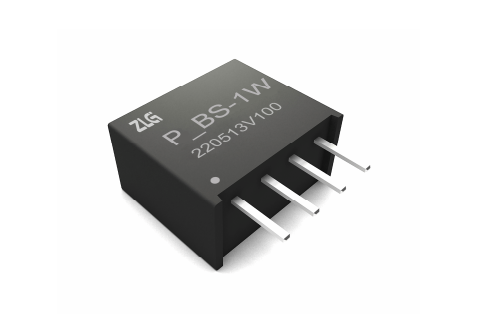

ZLG/广州致远电子 DC-DC模块 P1212BS–1W

P1212BS–1W概述

    # 广州致远电子股份有限公司PBS-1W系列电子元器件产品技术手册

    产品简介


    广州致远电子股份有限公司推出的PBS-1W系列电子元器件是一种定压输入隔离非稳压单输出产品,主要应用于通信总线隔离、数字及模拟信号隔离、IO信号供电隔离等领域。这些产品广泛应用于DCS系统、仪器仪表以及其他一般低频模拟电路。该系列产品具有较高的输入电压范围,适用于多种环境下的电子系统。

    技术参数


    极限特性
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入冲击电压(1) | 1s,max | -0.7 9/18 | VDC |
    | 引脚焊接温度 | 焊点距离外壳1.5mm,10秒 300 | ℃ |
    | 热插拔 | 不支持
    产品特性
    - 效率: 高达86%
    - 隔离电压: 2000VDC
    - 外壳: 符合UL94 V-0标准
    - 无需散热器
    - PIN对PIN兼容
    - 可持续短路
    - 不适用于输入电压波动范围大于±10%的场合
    产品数据手册
    | 产品型号 | 输入标称电压(VDC) | 输出 | 满载效率(%,Min/Typ) | 最大容性负载(μF) |

    | P0503BS-1W | 5 (4.5-5.5) | 3.3V/300 | 80/83 | 3600 |
    | P0505BS-1W | 5 (4.5-5.5) | 5V/200 | 83/85 | 1800 |
    | P0512BS-1W | 5 (4.5-5.5) | 12V/83 | 81/84 | 330 |
    | P1205BS-1W | 12 (10.8-13.2) | 5V/200 | 83/86 | 1800 |
    | P1212BS-1W | 12 (10.8-13.2) | 12V/83 | 83/86 | 330 |
    一般特性
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 隔离电压 | 时间1分钟 | 2000 VDC |
    | 绝缘电阻 | 绝缘电压 | 1 GΩ |
    | 开关频率 | 100%负载 270 | 350 | kHz |

    产品特点和优势


    PBS-1W系列产品的显著特点包括:
    - 高效率: 高达86%,适合在需要节能的应用中使用。
    - 高隔离电压: 2000VDC,保障系统安全。
    - 外壳材料: 符合UL94 V-0标准,提供良好的防火性能。
    - 兼容性强: 封装与国内外同类产品PIN对PIN兼容,易于集成。
    - 易于使用: 无需额外散热器,简化安装过程。
    这些特点使得PBS-1W系列在各类电子设备中表现优异,特别是在可靠性、稳定性和效率方面表现出色,具有较高的市场竞争力。

    应用案例和使用建议


    应用场景
    - 通信总线隔离
    - 数字及模拟信号隔离
    - IO信号供电隔离
    - DCS系统、仪器仪表
    - 一般低频模拟电路
    使用建议
    - 启动问题: 在选择输入和输出滤波电容时,应确保电容值不超过前端供电系统和本产品所能承受的最大容性负载。
    - 负载建议: 输出负载应在额定负载的10%~100%之间,以确保高效可靠运行。
    - 保护措施: 可在输入端增加过流保护器,并在输出端使用带有过流保护的线性稳压器,以增加系统的安全性。

    兼容性和支持


    - 兼容性: PBS-1W系列产品封装与国内外同类产品PIN对PIN兼容,便于集成到现有的电子系统中。
    - 支持: 广州致远电子股份有限公司提供技术支持和维护服务,客户可以通过电话或邮件联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时发生故障 | 确认电容值不超过规定的最大容性负载。 |
    | 过流问题 | 增加外部过流保护装置。 |
    | 输出电压不稳定 | 检查输入电压是否稳定,必要时增加稳压电路。 |

    总结和推荐


    PBS-1W系列电子元器件是一款高性能、高可靠性的定压输入隔离非稳压单输出产品,特别适用于各种电子系统中进行信号隔离和供电隔离。其高效率、高隔离电压和出色的兼容性使其成为众多电子工程师的首选。总体而言,我们强烈推荐PBS-1W系列电子元器件用于需要高可靠性和高效率的应用场景。如果您有任何疑问或需求,欢迎联系广州致远电子股份有限公司获取进一步的帮助和支持。
    本手册由广州致远电子股份有限公司发布,未经许可不得擅自使用。如需获取最新版本的信息,请访问官方网站或联系公司人员。

P1212BS–1W参数

参数
输入电压最大值 13.2V
特性 -
输出电压组数 -
输出总功率 -
类型 -
散热方式 自然空冷
最大容性负载 330μF
转换效率 83%
开关频率 350KHz
输出电压 12V(DC)
输出电流最大值 83mA
输入电压最小值 10.8V
输出方式 -
长*宽*高 11.6mm*6mm*10.1mm
通用封装 SIP

P1212BS–1W厂商介绍

ZLG(周立功)公司是一家高科技企业,专注于嵌入式系统的研发和销售。公司主营产品包括嵌入式开发工具、嵌入式计算机、工业自动化控制产品等。产品广泛应用于工业控制、消费电子、汽车电子、通信设备等领域。

ZLG的优势在于:
1. 技术领先:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 产品丰富:提供从开发工具到嵌入式计算机的全系列产品,满足不同客户的需求。
3. 服务优质:提供专业的技术支持和售后服务,帮助客户解决技术难题。
4. 市场认可:产品广泛应用于多个领域,得到客户的广泛认可和好评。

总之,ZLG凭借强大的技术实力、丰富的产品线和优质的服务,成为嵌入式系统领域的佼佼者。

P1212BS–1W数据手册

厂牌 PDF简要描述 下载
ZLG/广州致远电子 DC-DC模块 ZLG/广州致远电子 P1212BS–1W P1212BS–1W数据手册

P1212BS–1W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 10.4
200+ ¥ 9.6
1000+ ¥ 9.04
库存: 1000
