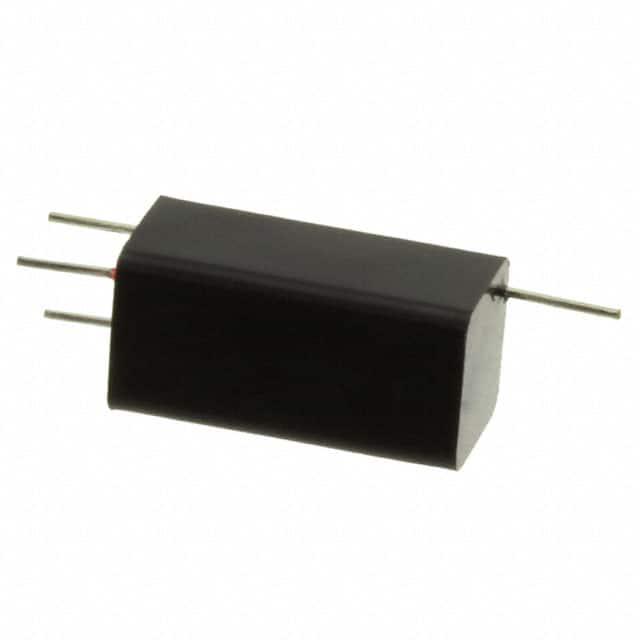

ZS1052(H)

产品分类: 光电晶体管
产品描述: External Trigger Transformers with 300 Volt Primary Voltage
供应商型号: ZS1052(H)-ND
供应商: Digi-Key
标准整包数: 1
EXCELITAS TECHNOLOGIES 光电晶体管 ZS1052(H)

ZS1052(H)概述

    ZS 1052(H) 电子元器件技术手册解析

    1. 产品简介


    ZS 1052(H) 是一款专为高电压应用设计的电子元器件,主要包含两个核心部分:初级线圈和次级线圈。其设计旨在实现高效能的电压转换,广泛应用于电力系统、工业自动化及各类高电压测试设备中。

    2. 技术参数


    ZS 1052(H) 的主要技术参数如下:
    - 机械数据
    - 外径(e): 5.0 ± 0.5 mm
    - 长度(l): 16.0 ± 0.5 mm
    - 宽度(b): 8.0 ± 0.3 mm
    - 高度(c): 3.0 mm 最小值
    - 引脚直径(d): φ0.5 mm
    - 圆角半径(r): R1.5 mm
    - 操作数据
    - 初级电阻(Primary Resistance): ≤ 325 mΩ
    - 次级电阻(Secondary Resistance): 145 ± 15 Ω
    - 初级额定电压(Primary Voltage, Uzp): 300 V
    - 次级额定电压(Secondary Voltage, Uz sec): ≥ 9.0 kV
    - 初级电容(Primary Capacitance, Cz): 0.047 µF
    - 次级峰值极性:第一次峰值负极性
    - 1 kHz 时的电感(Inductance @ 1 kHz):
    - 初级: 20 ± 4 µH
    - 次级: 20 ± 5 mH

    3. 产品特点和优势


    ZS 1052(H) 具有以下几个显著特点和优势:
    - 高效率转换: ZS 1052(H) 在初级和次级之间的电压转换过程中具有很高的效率,能够有效地提高系统的整体性能。
    - 高耐压能力: 该产品的次级额定电压高达 9.0 kV,适合各种高电压应用场景。
    - 良好的温度适应性: 工作温度范围宽,从 -30°C 到 +80°C,确保在各种环境条件下稳定运行。
    - RoHS合规: 所有焊料材料均为无铅材料,符合环保要求。

    4. 应用案例和使用建议


    ZS 1052(H) 广泛应用于电力系统和工业自动化领域,例如:
    - 电力系统: 可用于电压调节和保护设备,如高压变压器和稳压器。
    - 工业自动化: 适用于自动化生产线中的高电压控制模块。
    使用建议:
    - 确保所有焊接材料均使用无铅材料以符合 RoHS 规范。
    - 在极端温度环境下使用时,需考虑适当的散热措施,以保证产品的长期稳定运行。

    5. 兼容性和支持


    ZS 1052(H) 与其他电子元器件具有良好的兼容性,适用于大多数标准电路板布局。制造商提供全面的技术支持和售后服务,包括安装指导和技术咨询,确保用户能够在实际应用中顺利部署和使用该产品。

    6. 常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题1: 焊接过程中焊点不良。
    - 解决方案: 确保使用无铅焊料并遵循正确的焊接工艺。

    - 问题2: 温度过高导致产品失效。
    - 解决方案: 在高温环境下使用时,增加散热装置或调整电路布局,以降低局部温度。

    7. 总结和推荐


    总体而言,ZS 1052(H) 在高电压应用领域表现出色,具备高效的电压转换能力和良好的环境适应性。其广泛的应用范围和制造商提供的全面支持使其成为值得信赖的选择。因此,强烈推荐在需要高电压转换的应用场景中使用 ZS 1052(H)。
