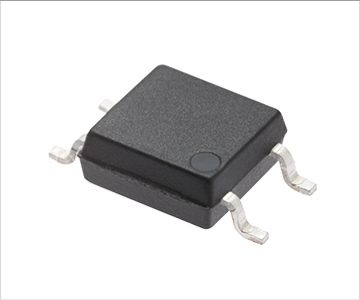

EL354N-G

产品分类: 隔离器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 1 SOP-4 贴片安装
供应商型号: SCE-EL354N-G
供应商: 海外现货
标准整包数: 25
EVERLIGHT/台湾亿光电子 隔离器 EL354N-G

EL354N-G概述

    # EL354N-G 系列光电耦合器技术手册

    产品简介


    EL354N-G系列光电耦合器是由两个反向并联的红外发光二极管组成,光学耦合到一个光敏晶体管检测器。封装为紧凑型小外形封装(SOP),适用于多种应用场景。该系列产品主要应用于交流线路监测、可编程控制器、电话线接口及未知极性的直流传感器等领域。

    技术参数


    绝对最大额定值
    - 输入
    - 正向电流:IF ±50 mA
    - 峰值正向电流(1微秒脉冲):IFP 1 A
    - 功率耗散:PD 70 mW(在Ta > 90°C时)
    - 输出
    - 功率耗散:PC 150 mW(在Ta > 70°C时)
    - 集电极-发射极电压:VCEO 80 V
    - 发射极-集电极电压:VECO 6 V
    - 总功率耗散:PTOT 200 mW
    - 隔离电压:VISO 3750 Vrms
    - 工作温度范围:TOPR -55 ~ +100 ℃
    - 存储温度范围:TSTG -55 ~ +125 ℃
    - 焊接温度:TSOL 260 ℃
    电光特性(Ta=25℃,除非另有说明)
    - 输入
    - 正向电压:VF - 1.2 1.4 V(IF = ± 20mA)
    - 输入电容:Cin - 50 250 pF(V = 0,f = 1KHz)

    - 输出
    - 集电极-发射极暗电流:ICEO - - 100 nA(VCE = 20V,IF = 0mA)
    - 集电极-发射极击穿电压:BVCEO 80 - - V(IC = 0.1mA)
    - 发射极-集电极击穿电压:BVECO 7 - - V(IE = 0.1mA)
    - 转移特性(Ta=25℃,除非另有说明)
    - 电流转移比:CTR 20 - 300%(IF = ±1mA ,VCE = 5V)
    - 集电极-发射极饱和电压:VCE(sat) - 0.1 0.2 V(IF = ±20mA ,Ic = 1mA)
    - 隔离电阻:RIO 5×10^10 10^11- Ω(VIO = 500Vdc,40~60%R.H)

    产品特点和优势


    EL354N-G系列光电耦合器具有以下特点和优势:
    - 环保材料:无卤素(Br <900 ppm,Cl <900 ppm,Br+Cl < 1500 ppm),符合欧盟REACH法规。
    - 高隔离电压:隔离电压高达3750 Vrms,保证安全可靠的工作环境。
    - 紧凑封装:采用小型表面贴装封装,方便集成到各种电路板上。
    - 认证齐全:UL、cUL、VDE、SEMKO、NEMKO、DEMKO、FIMKO和CQC等认证齐全,确保产品的质量和可靠性。
    - 多功能应用:可用于AC线监测、可编程控制器、电话线接口及未知极性的直流传感器等多种场合。

    应用案例和使用建议


    应用案例
    EL354N-G系列光电耦合器广泛应用于各种场景,例如:
    - 在交流电源线路中用于信号隔离和保护。
    - 在可编程控制器中作为输入输出隔离模块,提高系统稳定性。
    - 电话线接口,用于保护电信设备免受雷击等外界干扰。
    - 未知极性的直流传感器,通过光电耦合器实现高精度的信号转换和传输。
    使用建议
    - 确保工作环境的温度不超过绝对最大额定值。
    - 在焊接过程中遵循预热条件,以避免器件损坏。
    - 根据具体应用选择适当的CTR等级,以满足不同的电流转移需求。

    兼容性和支持


    - EL354N-G系列光电耦合器支持多种封装选项(SMD,VDE,Tape & Reel),适用于不同的应用场景。
    - 供应商提供详细的技术支持和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致器件失效 | 检查散热设计,确保散热片或风扇正常工作 |
    | 信号传输不稳定 | 检查线路连接,确认输入输出电平匹配 |
    | 工作时发出异常噪声 | 检查是否存在外部电磁干扰,加强屏蔽措施 |

    总结和推荐


    EL354N-G系列光电耦合器以其高隔离电压、环保材料和广泛的应用领域,成为市场上极具竞争力的产品。其卓越的性能和全面的认证使其适用于多种严苛的工作环境。综合考虑其特点和优势,我们强烈推荐使用该系列产品。对于需要高性能光电耦合器的客户来说,EL354N-G系列是值得信赖的选择。

EL354N-G参数

参数
数据速率 -
通道数量 1
通用封装 SOP-4
安装方式 贴片安装
零件状态 在售
包装方式 散装

EL354N-G数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 隔离器 EVERLIGHT/台湾亿光电子 EL354N-G EL354N-G数据手册

EL354N-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 1.9491
100+ ¥ 1.4613
300+ ¥ 1.1765
1000+ ¥ 1.1229
库存: 1000
起订量: 225 增量: 25
交货地:
最小起订量为:100
合计: ¥ 146.13
直接购买
加入购物车
