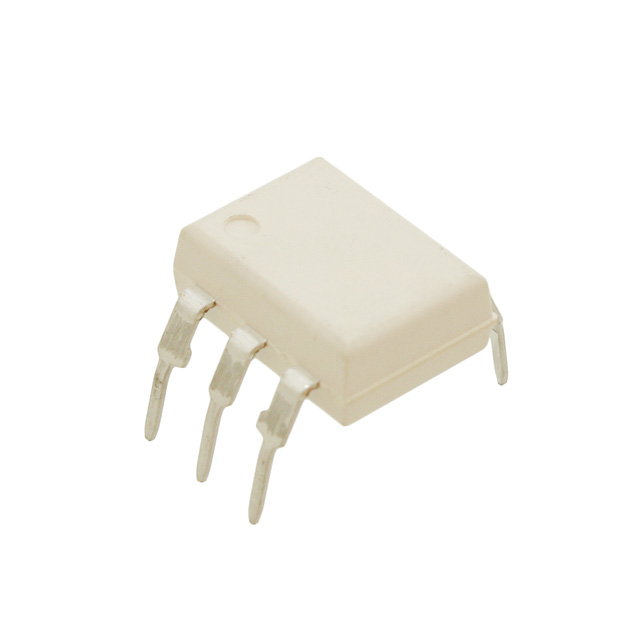

4N32M

产品分类: 隔离器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 1 DIP-6 通孔安装
供应商型号: UA-4N32M
供应商: 海外现货
标准整包数: 65
EVERLIGHT/台湾亿光电子 隔离器 4N32M

4N32M概述

    电子元器件技术手册:6 PIN DIP 光达林顿光电耦合器(TIL113, 4NXX, H11BX 系列)

    1. 产品简介


    产品类型:光达林顿光电耦合器
    主要功能:通过红外发射二极管将信号转换为光信号,再通过达林顿光电探测器将光信号转换回电信号,从而实现输入和输出之间的电气隔离。
    应用领域:
    - 低功耗逻辑电路
    - 电信设备
    - 移动电子产品
    - 隔离不同电位和阻抗的接口系统

    2. 技术参数


    输入参数:
    - 正向电流(IF):60 mA
    - 脉冲正向电流(IFP):1 A
    - 反向电压(VR):6 V
    - 输入电容(Cin):50 pF(V = 0,f = 1 MHz)
    输出参数:
    - 输出饱和电压(VCE(sat)):≤1.2 V(IF = 8 mA,IC = 2 mA)
    - 集电极-发射极暗电流(ICEO):≤100 nA(VCE = 10 V)
    - 集电极-发射极击穿电压(BVCEO):55 V
    - 集电极-基极击穿电压(VCBO):55 V
    - 发射极-集电极击穿电压(BVECO):7 V
    - 发射极-基极击穿电压(VEBO):7 V
    隔离参数:
    - 隔离电阻(RIO):≥10^11 Ω(VIO = 500 Vdc)
    - 隔离电压(VISO):5000 Vrms
    工作环境:
    - 工作温度范围(TOPR):-55°C 至 +100°C
    - 存储温度范围(TSTG):-55°C 至 +125°C
    - 焊接温度(TSOL):260°C

    3. 产品特点和优势


    产品特点:
    - 高隔离电压(Viso = 5000 Vrms)
    - 泄漏距离 >7.62 mm
    - 能够承受高达 +110°C 的操作温度
    - 封装紧凑,便于安装
    - 无铅,符合 RoHS 标准
    - UL、VDE、SEMKO、NEMKO、DEMKO、FIMKO 和 CSA 认证
    优势:
    - 高可靠性,适用于对隔离要求较高的应用场景
    - 适用于广泛的工业和消费电子产品
    - 符合环保标准,适合绿色制造

    4. 应用案例和使用建议


    应用场景:
    - 在逻辑电路中实现电平转换和信号隔离
    - 电信设备中用于信号传输和保护
    - 移动电子设备中作为安全隔离部件
    使用建议:
    - 为了确保最佳性能,需要在规定的电气参数范围内使用
    - 在焊接过程中应注意焊接条件,避免过高温度导致损坏
    - 针对不同的应用场景,可选择不同的封装形式以适应具体需求

    5. 兼容性和支持


    兼容性:
    - 本产品可以与多种类型的电路板兼容,支持宽间距引脚和表面贴装(SMD)选项
    支持和维护:
    - 供应商提供详细的使用手册和技术支持,帮助用户更好地理解和使用该产品
    - 提供认证证书,确保产品质量和合规性

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:焊接过程中温度过高导致损坏。
    - 解决办法:严格遵守焊接条件,如预热温度、峰值温度和焊接时间等参数。

    2. 问题:设备在高温环境下工作不稳定。
    - 解决办法:确保设备工作在规定的温度范围内,必要时采用散热措施。

    7. 总结和推荐


    总结:
    - 该产品具有高隔离电压和可靠的操作性能,在多个领域都有广泛的应用前景
    - 特别适合需要电气隔离的场合,如逻辑电路和电信设备
    推荐:
    - 综合考虑其高性能和适用性,强烈推荐使用该款 6 PIN DIP 光达林顿光电耦合器,尤其适用于需要高隔离度和可靠性的应用场景。
    本文档详细介绍了6 PIN DIP 光达林顿光电耦合器的技术规格、特点、应用场景以及使用建议,希望能为您提供有价值的信息。

4N32M参数

参数
数据速率 -
通道数量 1
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

4N32M数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 隔离器 EVERLIGHT/台湾亿光电子 4N32M 4N32M数据手册
