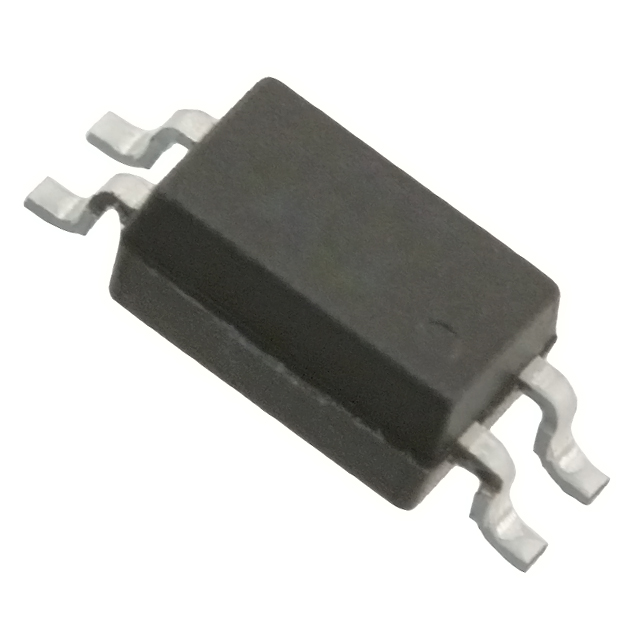

EL3H4(A)(TA)-VG

产品分类: 隔离器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 1 SSOP-4 贴片安装
供应商型号: 31M-EL3H4(A)(TA)-VG
供应商: 云汉优选
标准整包数: 20
EVERLIGHT/台湾亿光电子 隔离器 EL3H4(A)(TA)-VG

EL3H4(A)(TA)-VG概述

    # EL3H4-G系列光耦合器产品技术手册

    产品简介


    EL3H4-G系列是一种光电耦合器,采用逆并联红外发光二极管封装,并通过绿色化合物光学耦合到光晶体管。该系列产品被设计用于紧凑的小外形表面贴装封装,适用于各种高要求的应用场景。
    主要功能和应用领域
    - 功能:AC输入响应、高隔离电压、紧凑小外形封装、符合RoHS标准、UL和cUL认证等。
    - 应用领域:交流线路监控、可编程控制器、电话线接口、未知极性的直流传感器等。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 最大值 | 单位 |
    ||
    | 输入正向电流 | IF | ±50 | mA |
    | 峰值正向电流(t = 10µs) | IFM | 1 | A |
    | 输出功率耗散 | PD | 70 | mW |
    | 隔离电压 | Viso | 3750 | Vrms |
    电气特性
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 输入正向电压 | VF | - | 1.2 | 1.4 | V | IF = ±20mA |
    | 输入电容 | Cin | - | 50 | 250 | pF | V = 0, f = 1kHz |
    | 集电极-发射极暗电流 | ICEO | - | - | 100 | nA | VCE = 20V, IF = 0mA |
    | 集电极-发射极击穿电压 | BVCEO | 80 | - | - | V | IC = 0.1mA |
    | 发射极-集电极击穿电压 | BVECO | 6 | - | - | V | IE = 0.01mA |
    | 电流转移比(CTR) | CTR | 20 | - | 300 | % | IF = ±1mA, VCE = 5V |
    | 电流转移比对称性 | CTR | 0.5 | 2 | - IF = ±1mA, VCE = 5V |

    产品特点和优势


    - AC输入响应:能够处理交流信号。
    - 高隔离电压:3750 Vrms,适用于需要高绝缘的应用场合。
    - 兼容多种认证:UL、cUL、VDE、SEMKO、NEMKO、DEMKO、FIMKO、CQC认证,确保广泛适用性。
    - 紧凑小外形封装:适合空间受限的应用。

    应用案例和使用建议


    应用案例
    - 交流线路监控:用于检测交流电源线的状态。
    - 可编程控制器:在控制系统中作为隔离模块使用。
    - 电话线接口:实现电话线路的隔离和通信。
    使用建议
    - 确保输入电压和电流不超过绝对最大额定值,以避免损坏。
    - 考虑使用外部散热装置以提高可靠性和使用寿命。
    - 在设计电路时,应注意输出信号的频率响应特性。

    兼容性和支持


    - 兼容性:EL3H4-G系列可以与多种标准电路板设计兼容。
    - 支持:Everlight提供详细的安装指南和技术支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 如何确定该光电耦合器的CTR等级?
    - A: 可以根据订购代码中的"Y"字符来选择不同的CTR等级,例如"EL3H4A-VG"表示选择了A等级的CTR。
    - Q: 如何进行焊接操作?
    - A: 按照Everlight提供的焊接条件,控制焊接温度和时间,确保焊接质量。

    总结和推荐


    综合评估
    EL3H4-G系列光耦合器具有出色的电气特性和高可靠性,能够在多种工业环境中发挥重要作用。其高隔离电压和紧凑封装使其成为市场上优秀的光电耦合器之一。
    推荐结论
    强烈推荐在交流线路监控、可编程控制器和其他需要高隔离度的系统中使用EL3H4-G系列光耦合器。其广泛的认证和详细的技术文档也为用户提供了一定的安全保障。
