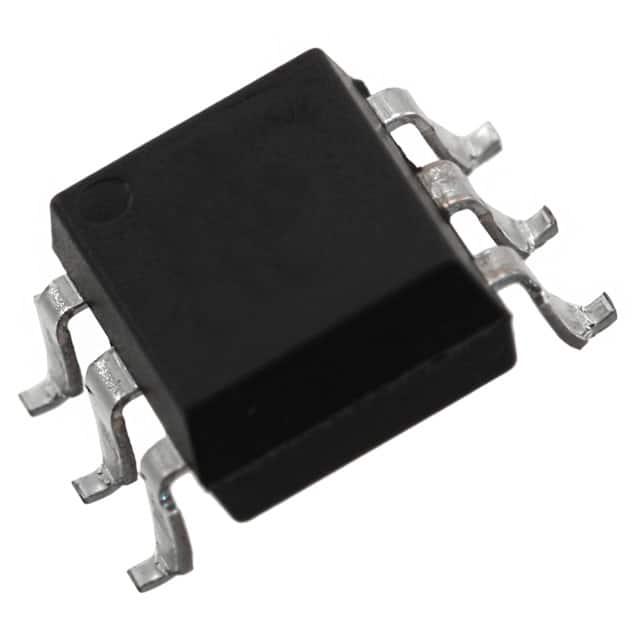

CNY17F-2S(TA)-V

产品分类: 隔离器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 1 6-SMD 贴片安装,黏合安装
供应商型号: REB-IRCOUP6288
供应商: 海外现货
标准整包数: 1000
EVERLIGHT/台湾亿光电子 隔离器 CNY17F-2S(TA)-V

CNY17F-2S(TA)-V概述

    CNY17-X 和 CNY17F-X 系列光电耦合器技术手册

    1. 产品简介


    CNY17-X 和 CNY17F-X 系列光电耦合器是 Everlight 公司生产的光敏晶体管型光电耦合器。这些光电耦合器采用红外发光二极管与光敏晶体管相耦合设计,能够提供较高的隔离电压(最高可达 5000 Vrms),并具有优异的电气特性和可靠性。它们广泛应用于电源调节器、数字逻辑输入和微处理器输入等领域。

    2. 技术参数


    - 绝对最大额定值
    - 输入:正向电流 IF ≤ 60 mA,峰值正向电流 IFM ≤ 1 A,反向电压 VR ≤ 6 V。
    - 输出:集电极-发射极电压 VCEO ≤ 80 V,集电极-基极电压 VCBO ≤ 80 V,发射极-集电极电压 VECO ≤ 7 V。
    - 功率耗散(TA = 25°C):100 mW,超过 100°C 时每摄氏度下降 3.8 mW。
    - 总功率耗散 PTOT ≤ 200 mW。
    - 隔离电压 Viso ≥ 5000 Vrms。
    - 电光学特性
    - 输入:正向电压 VF ≤ 1.65 V(IF = 60 mA),反向电流 IR ≤ 10 μA(VR = 6 V)。
    - 输出:集电极-基极暗电流 ICBO ≤ 20 nA(VCB = 10 V,IF = 0 mA),集电极-发射极暗电流 ICBO ≤ 50 nA(VCE = 10 V,IF = 0 mA)。
    - 传输特性
    - 电流转移比 CTR(IF = 10 mA,VCE = 5 V):
    - CNY17-1/CNY17F-1:40%-80%
    - CNY17-2/CNY17F-2:63%-125%
    - CNY17-3/CNY17F-3:100%-200%
    - CNY17-4/CNY17F-4:160%-320%
    - 电流转移比 CTR(IF = 1 mA,VCE = 5 V):
    - CNY17-1/CNY17F-1:13%
    - CNY17-2/CNY17F-2:22%
    - CNY17-3/CNY17F-3:34%
    - CNY17-4/CNY17F-4:56%

    3. 产品特点和优势


    - 高电流转移比:CNY17-X 系列产品根据不同型号提供了不同的电流转移比范围,从而满足不同应用需求。
    - 高隔离电压:Viso ≥ 5000 Vrms,确保了出色的电气隔离性能。
    - 噪声敏感度低:CNY17F-X 系列无外部基极连接,降低了噪声干扰。
    - 紧凑封装:采用标准 DIP 封装,便于集成和使用。
    - 环保认证:符合RoHS标准且无铅,通过了多个安全认证。

    4. 应用案例和使用建议


    - 应用案例:
    - 电源调节器:利用其高隔离电压和高电流转移比,可在电源电路中作为信号隔离元件。
    - 数字逻辑输入:由于其快速响应时间和低暗电流,适合用于需要精确信号检测的应用场合。

    - 使用建议:
    - 在进行焊接时,请参考附录中的焊接条件,确保温度控制得当以避免损坏。
    - 对于高频应用,建议选择 CTR 较高的型号以保证信号完整性。

    5. 兼容性和支持


    - 兼容性:CNY17-X 和 CNY17F-X 系列光电耦合器可以与标准 DIP 插座和其他 SMD 元件兼容。
    - 支持:Everlight 提供详尽的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q:如何确定合适的电流转移比?
    - A:根据具体应用需求选择对应的型号。例如,对于需要较高电流增益的应用,可选用 CTR 较高的型号。

    - Q:焊接时应注意哪些事项?
    - A:严格按照焊接条件操作,避免过热导致损坏。使用适当的预热和降温速率,确保元件不受热冲击影响。

    7. 总结和推荐


    综上所述,CNY17-X 和 CNY17F-X 系列光电耦合器具有高隔离电压、高电流转移比、良好的噪声抑制能力及广泛的适用范围,是一款高性能的光耦产品。强烈推荐用于需要高可靠性和良好电气隔离的应用场合。无论是电源调节还是数字逻辑输入,都能为系统提供稳定的信号隔离和可靠的性能保障。

CNY17F-2S(TA)-V参数

参数
数据速率 -
通道数量 1
通用封装 6-SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CNY17F-2S(TA)-V数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 隔离器 EVERLIGHT/台湾亿光电子 CNY17F-2S(TA)-V CNY17F-2S(TA)-V数据手册

CNY17F-2S(TA)-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1549 ¥ 1.3585
2000+ $ 0.1509 ¥ 1.3231
3000+ $ 0.1482 ¥ 1.2995
6000+ $ 0.1467 ¥ 1.2869
9000+ $ 0.1441 ¥ 1.2635
库存: 23000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1358.5
