首页  >  产品百科  >  EL3H7-G

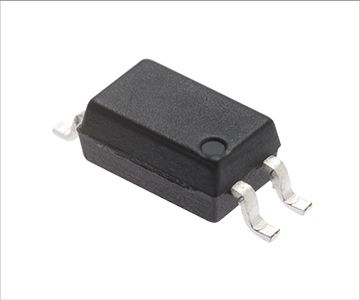

EL3H7-G

产品分类: 隔离器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 1 SSOP-4 贴片安装 2.7mm(长度)*4.4mm(宽度)
供应商型号: SCE-EL3H7-G
供应商: 海外现货
标准整包数: 25

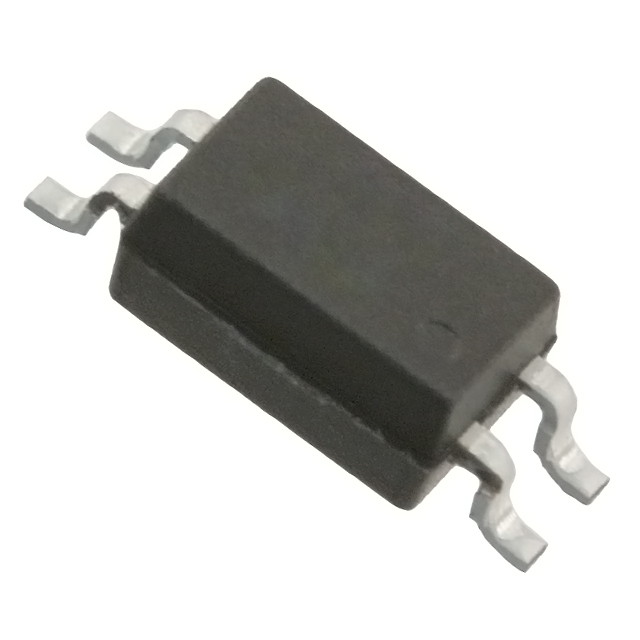

EVERLIGHT/台湾亿光电子 隔离器 EL3H7-G

EL3H7-G概述

    # EL3H7-G 系列光电耦合器技术手册

    产品简介


    EL3H7-G 系列是一款基于红外发光二极管和光敏晶体管检测器的4引脚小型表面贴装式光电耦合器,封装于绿色化合物内。该系列器件广泛应用于工业控制、通信设备及信号传输等领域,具有高性能和高可靠性的特点。
    主要功能
    - 光电隔离功能:实现不同电压和阻抗电路之间的信号传输。
    - 高速响应:适用于直流-直流转换器和程序控制器。

    应用领域
    - 直流-直流转换器
    - 可编程逻辑控制器(PLC)
    - 电信设备
    - 不同电位和阻抗电路间的信号传输

    技术参数


    以下是 EL3H7-G 系列的主要技术规格和性能参数:
    | 参数名称 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 输入正向电流 (IF) 50 mA |
    | 输入峰值正向电流 (IFP) 1 | A |
    | 输入反向电压 (VR) 6 | V |
    | 输出功率耗散 (PD) 70 mW |
    | 工作温度范围 (TOPR) | -55 +110 | ℃ |
    | 储存温度范围 (TSTG) | -55 +125 | ℃ |
    | 隔离电压 (Viso) 3750 | Vrms |
    光电特性
    | 参数名称 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 | 条件 |
    |
    | 电流转移比 (CTR) | 50 | 200 | 600 | % | IF = 5mA, VCE = 5V |
    | 开关时间 5 | 18 | µs | VCE = 2V, IC = 2mA, RL = 100Ω |

    产品特点和优势


    1. 环保设计:无卤素(Br < 900 ppm, Cl < 900 ppm, Br+Cl < 1500 ppm),符合欧盟REACH法规。
    2. 高隔离性能:隔离电压高达3750 Vrms,确保电路间安全隔离。
    3. 紧凑型封装:采用SSOP封装,厚度仅为2.0 mm,适合空间受限的设计。
    4. 认证合规性:通过多项国际认证,包括UL、cUL、VDE、SEMKO、NEMKO和DEMJO批准。

    应用案例和使用建议


    应用案例
    - DC-DC转换器:利用其快速响应特性,有效提升电源效率。
    - 程序控制器:在需要高精度和低噪声的应用中表现出色。
    - 电信设备:提供可靠的信号传输和电路隔离。
    使用建议
    - 在焊接过程中遵循标准预热曲线,避免高温对器件造成损坏。
    - 确保输入电流不超过额定值,以防止器件过热。

    兼容性和支持


    EL3H7-G 系列支持多种包装选项(如Tape & Reel),便于自动化生产和管理。厂商提供全面的技术支持和服务,确保客户顺利使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接时器件损坏 | 按照推荐的焊接温度曲线操作 |
    | 输出信号不稳定 | 检查输入电流是否在额定范围内 |
    | 隔离效果不理想 | 确认隔离电压是否满足设计要求 |

    总结和推荐


    EL3H7-G 系列光电耦合器以其出色的性能、环保特性和广泛的应用范围,在工业和消费电子领域展现出显著的竞争优势。建议在需要高隔离、高效能和紧凑设计的应用中优先考虑此系列产品。EVERLIGHT公司提供的全面技术支持和服务也为用户带来了极大的便利。总体而言,EL3H7-G 系列是值得推荐的产品。

EL3H7-G参数

参数
数据速率 -
通道数量 1
长*宽*高 2.7mm(长度)*4.4mm(宽度)
通用封装 SSOP-4
安装方式 贴片安装
零件状态 在售
包装方式 管装

EL3H7-G数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 隔离器 EVERLIGHT/台湾亿光电子 EL3H7-G EL3H7-G数据手册

EL3H7-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
