FN2-05S15CN

产品分类: DC-DC模块
产品描述: 470μF 100KHz 自然空冷 84% 2W 133mA 15V(DC) 5.5V(DC) 4.5V(DC) SIP 19.5mm*7mm*10mm
供应商型号: LC-FN2-05S15CN
供应商: 国内现货
标准整包数: 1

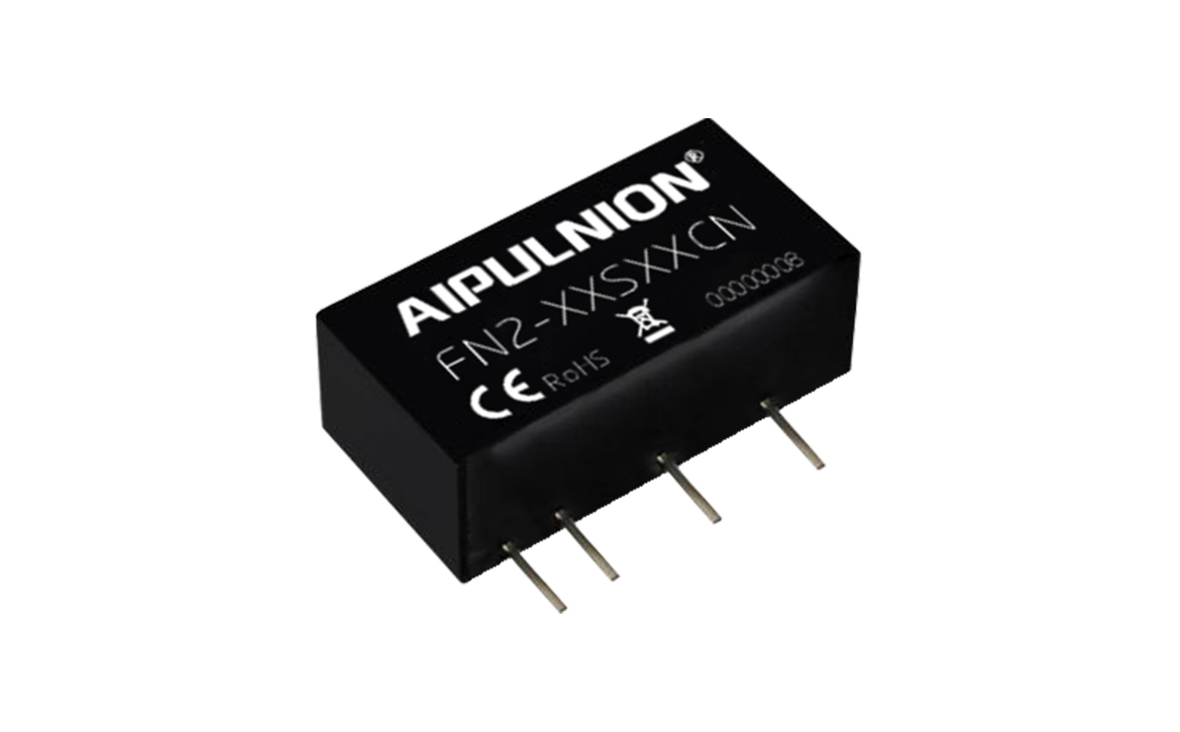

AIPULNION/广州爱浦电子 DC-DC模块 FN2-05S15CN

FN2-05S15CN概述

    DC/DC 模块电源 FN2-XXXXXCN 系列技术手册解析

    产品简介


    广州市爱浦电子科技有限公司生产的FN2-XXXXXCN系列DC/DC模块电源是一种集成化的电源转换设备,其主要功能是将直流电压转换为另一种电压水平。该系列产品适用于多种电子设备,如仪器仪表、通信系统、数据交换电路等。通过其高效能转换和高可靠性,这些模块电源可以显著提升各种电子设备的性能和稳定性。

    技术参数


    FN2-XXXXXCN系列的具体技术参数如下:
    - 输入电压范围:5Vdc到26.4Vdc
    - 输出电压/电流:3.3V到24V/600mA到133mA
    - 最大效率:86%
    - 工作环境温度:-40℃到+85℃
    - 隔离电压:1500VDC
    - 封装:小型SIP封装
    - 纹波&噪声:100mVp-p至150mVp-p
    - 平均无故障时间:35×10^5小时
    - 重量:2.5g
    - 隔离电容:20pF(典型值)

    产品特点和优势


    1. 高效率:最高转换效率达到86%,减少了能量损耗,提高了设备的整体能效。
    2. 小型化设计:采用小型SIP封装,节省空间,方便集成。
    3. 无需外加元件:可以直接使用,无需额外的外围电路。
    4. 宽工作温度范围:能够在极端温度条件下稳定工作,适应性强。
    5. 良好的隔离性能:隔离电压达1500VDC,增强了系统的安全性。
    6. 高可靠性:高平均无故障时间和良好的质量认证(UL94-V0),适合长时间稳定运行。

    应用案例和使用建议


    该系列DC/DC模块电源适用于广泛的工业应用场景,如工业自动化控制、通讯设备、医疗设备等。建议使用时注意以下几点:
    1. 最小负载限制:为了保证最佳性能,最小负载不应低于额定负载的10%,若所需功率较小,则需并联一个小阻值电阻以满足负载要求。
    2. 滤波电容配置:输入输出端连接适当的滤波电容,以减少纹波和噪声,具体数值参见产品手册表1。
    3. 过压保护:建议使用线性稳压器配合电容滤波网络,以提供输出稳压及过压保护。

    兼容性和支持


    FN2-XXXXXCN系列模块电源在电气特性上具有很好的兼容性,可以与其他同类电子元器件配套使用。厂商提供详细的用户手册和技术支持,包括产品选型、安装指导、故障排除等内容。如有问题,可以通过公司的服务热线或官方网站获取帮助。

    常见问题与解决方案


    1. 输出电压不稳定:检查负载是否过轻或过大,调整负载以满足最小负载要求。
    2. 启动困难:检查是否有过大容性负载,适当调整电容配置。
    3. 纹波噪声过高:确认电容配置正确,并使用双绞线法进行纹波噪声测试。
    4. 温度异常升高:确保散热良好,必要时可增加外部冷却措施。

    总结和推荐


    总体而言,FN2-XXXXXCN系列DC/DC模块电源凭借其高效率、高可靠性、良好的环境适应性等特点,在工业应用中表现出色。适用于对电源质量和稳定性要求较高的应用场景。鉴于其优异的表现和广泛的应用前景,强烈推荐使用该系列产品。
    以上内容是根据提供的技术手册对FN2-XXXXXCN系列DC/DC模块电源的全面解析。希望这些信息能够帮助您更好地了解和使用这一产品。

FN2-05S15CN参数

参数
开关频率 100KHz
转换效率 84%
散热方式 自然空冷
输入电压最小值 4.5V(DC)
输出电压组数 -
输出电流最大值 133mA
输出电压 15V(DC)
输出总功率 2W
类型 -
特性 -
输入电压最大值 5.5V(DC)
最大容性负载 470μF
输出方式 -
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP
