FD50-24S24B3C

产品分类: DC-DC模块
产品描述: 500μF 短路保护 350KHz 自然空冷 90% 50W 2.08A 24V(DC) 36V(DC) 18V(DC) 50.8mm*25.4mm*9.5mm
供应商型号: LC-FD50-24S24B3C
供应商: 国内现货
标准整包数: 1

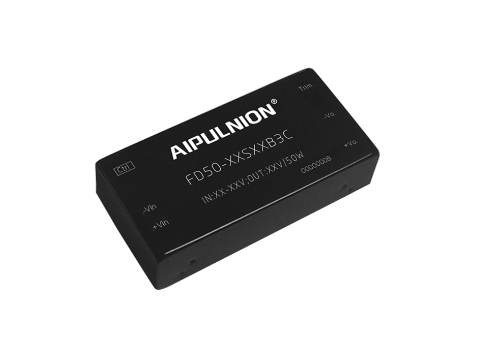

AIPULNION/广州爱浦电子 DC-DC模块 FD50-24S24B3C

FD50-24S24B3C概述

    FD50-XXSXXB3(C)(-T)(-TS)系列 DC/DC 模块电源技术手册

    产品简介


    FD50-XXSXXB3(C)(-T)(-TS)系列是广州市爱浦电子科技有限公司推出的一款高性能DC/DC转换模块电源。该系列产品具有高效率、低待机功耗、超薄封装、宽范围输入等特点,适用于工业控制、电力设备、通信、机车、工业机器人等多个行业。此系列电源采用DIP/接线柱/导轨封装,具备输入欠压保护、输出过流保护、输出短路保护、输出过压保护等功能。

    技术参数


    | 参数 | 规格 |

    | 输出功率 | 50W |
    | 转换效率 | 高达90% |
    | 待机功耗 | 低至0.3W |
    | 启动时间 | 20ms |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C ~ +85°C |
    | 开关频率 | 350KHz |
    | EMC特性 | 传导骚扰满足CISPR22/EN55032 CLASSB |
    | 重量 | 28g |

    产品特点和优势


    1. 宽范围输入:可承受2:1的宽输入电压范围,增强了电源的适应性和可靠性。
    2. 超薄封装:厚度仅为9.5mm,适合空间受限的应用场合。
    3. 高效转换:高达90%的转换效率,有助于节能和降低发热。
    4. 长寿命保护:具有输入欠压、输出过压、短路、过流等多种保护功能,延长了电源的使用寿命。
    5. 快速启动:启动时间仅需20ms,极大提高了系统响应速度。

    应用案例和使用建议


    - 应用案例:FD50-XXSXXB3系列已成功应用于多种工业设备中,如PLC控制系统、电力设备、通信基站等。特别是针对电磁兼容要求较高的环境,提供了详细的应用电路指导。
    - 使用建议:为了确保最佳性能,建议按照推荐电路进行连接,特别注意纹波噪声的测试方法。输出负载应不低于10%,以避免输出电压纹波过大。

    兼容性和支持


    - 兼容性:支持国际标准引脚,便于集成到现有系统中。根据不同的封装类型,可选择不同类型的安装方式,如接线柱或导轨安装。
    - 支持和服务:广州市爱浦电子科技有限公司提供全面的技术支持服务,包括定制化需求的满足,以及完善的售后服务保障。

    常见问题与解决方案


    1. Q:如何防止输出电压纹波过大?
    - A: 确保输出最小10%负载或接470uF以上的高频电阻电解电容。
    2. Q:如何进行纹波噪声测试?
    - A: 使用12#双绞线连接,示波器带宽设置为20MHz,并正确选择合适的电容。
    3. Q:如何正确计算Trim电阻?
    - A: 参考Trim的使用电路图和提供的参数,准确选择R1、R2和R3的阻值。

    总结和推荐


    FD50-XXSXXB3(C)(-T)(-TS)系列DC/DC模块电源凭借其出色的性能和广泛的应用范围,在市场上具备强大的竞争力。该系列产品不仅满足基本的电源转换需求,还具备多种保护机制和高效率,适合用于各种苛刻的工业环境。综上所述,强烈推荐在需要高可靠性和高效率的工业应用中选用这款电源产品。

FD50-24S24B3C参数

参数
输出总功率 50W
输入电压最小值 18V(DC)
输入电压最大值 36V(DC)
特性 短路保护
输出电压组数 -
输出电压 24V(DC)
开关频率 350KHz
最大容性负载 500μF
类型 -
输出方式 -
转换效率 90%
输出电流最大值 2.08A
散热方式 自然空冷
长*宽*高 50.8mm*25.4mm*9.5mm

FD50-24S24B3C厂商介绍

AIPULNION公司是一家专注于人工智能和机器学习技术的高科技企业,致力于开发和提供先进的智能解决方案。公司主营产品包括:

1. 智能分析系统:利用机器学习算法对大量数据进行分析,帮助企业洞察市场趋势和客户行为。
2. 自动化机器人:结合AI技术,提高生产效率和减少人工成本,适用于制造业、物流等领域。
3. 语音识别与交互:开发智能语音助手和交互系统,应用于智能家居、客服等领域。
4. 图像识别技术:应用于安防监控、医疗诊断等领域,提高识别准确性和效率。

AIPULNION的优势在于:

- 技术创新:持续投入研发,保持技术领先。
- 定制服务:根据客户需求提供个性化解决方案。
- 行业经验:在多个行业积累了丰富的实施经验。
- 合作伙伴网络:与多家知名企业建立合作关系,共享资源和市场信息。

AIPULNION通过其产品和服务,助力企业实现智能化转型,提升竞争力。

FD50-24S24B3C数据手册

厂牌 PDF简要描述 下载
AIPULNION/广州爱浦电子 DC-DC模块 AIPULNION/广州爱浦电子 FD50-24S24B3C FD50-24S24B3C数据手册

FD50-24S24B3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 151.69
50+ ¥ 124.11
100+ ¥ 105.01
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 151.69
