FD15-18D15A3C

产品分类: DC-DC模块
产品描述: 800μF 欠压保护 300KHz 自然空冷 90% 15W ±500mA ±15(DC) 36V(DC) 9V(DC) 25.4mm*25.4mm*12.5mm
供应商型号: LC-FD15-18D15A3C
供应商: 国内现货
标准整包数: 1

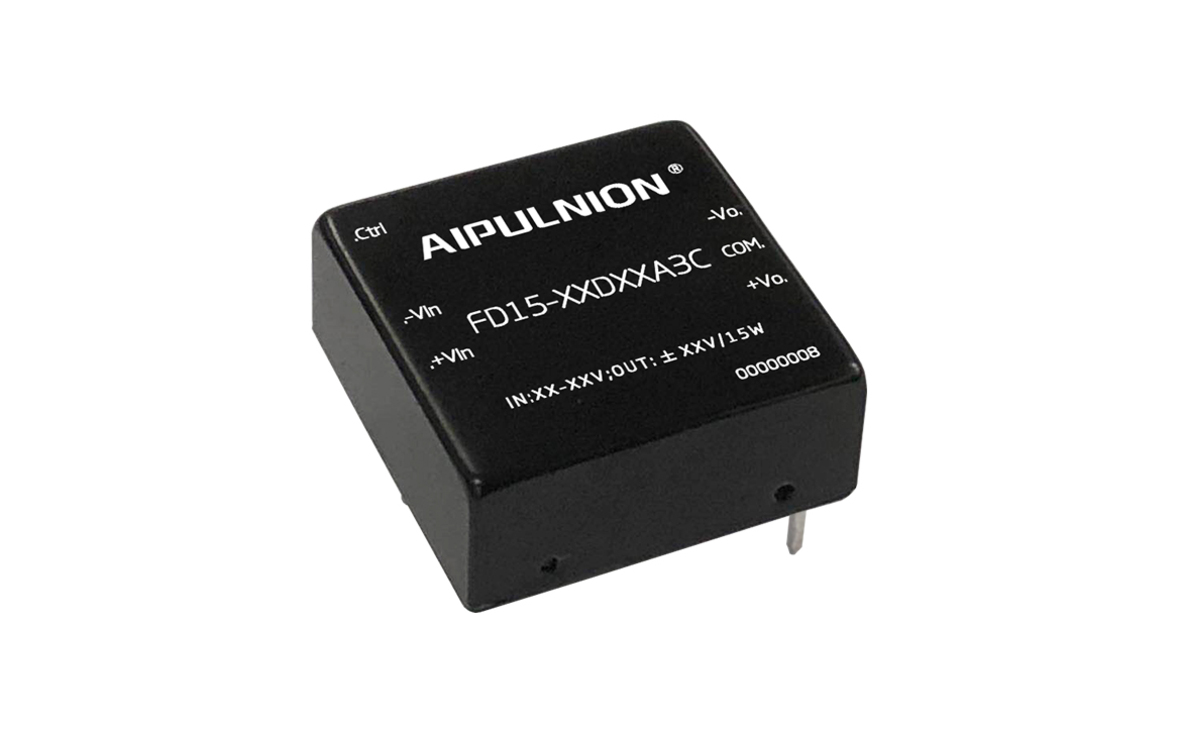

AIPULNION/广州爱浦电子 DC-DC模块 FD15-18D15A3C

FD15-18D15A3C概述

    FD15-XXDXXA3(C)(-T)(-TS)系列DC/DC模块电源技术手册

    产品简介


    FD15-XXDXXA3(C)(-T)(-TS)系列是广州市爱浦电子科技有限公司推出的高性能DC/DC模块电源。该系列产品拥有15W的输出功率,宽范围输入(4:1),支持正负双路输出,并具备优异的转换效率和保护机制。这些特性使其适用于工业控制、仪器仪表、通信、电力、物联网等多个领域。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9-36VDC/18-75VDC |
    | 输出电压/电流 | ±3.3V ±2000/0 mA, ±5V ±1500/0 mA, ±9V ±833/0 mA, ±12V ±625/0 mA, ±15V ±500/0 mA, ±24V ±313/0 mA |
    | 输入电流(标称电压) | 30-727 mA |
    | 最大容性负载 | 800-4000 uF |
    | 纹波&噪声 | ≤15%负载时 5%Vo mVp-p, ≥15%负载时 100mVp-p typ |
    | 满载效率 | 82%-90% |
    | 开关频率 | 300KHz |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C~+85°C |

    产品特点和优势


    1. 高转换效率:高达90%,显著提升能源利用效率。
    2. 宽输入电压范围:支持4:1输入范围,适应各种不同供电环境。
    3. 快速启动:低待机功耗仅为0.10W,迅速进入工作状态。
    4. 强大的保护功能:具备输入欠压、输出过压、短路、过流等多种保护机制。
    5. 电磁兼容性强:满足CISPR22/EN55032标准,EMI和EMS表现优秀。

    应用案例和使用建议


    FD15-XXDXXA3(C)(-T)(-TS)系列广泛应用于多种场合,例如:
    - 工业控制:提供稳定的电源供给,确保控制系统稳定运行。
    - 通信系统:满足复杂电磁环境下的可靠供电需求。
    - 电力系统:适应高压及低压电网环境,保障系统正常运行。
    使用建议:
    1. 建议输出最小15%负载或接470uF以上的电解电容,避免输出电压纹波增大。
    2. 负载不平衡不应超过±5%。
    3. 根据不同应用场景,选择合适的封装形式,如A3、A3-H、A3-T等。

    兼容性和支持


    FD15-XXDXXA3(C)(-T)(-TS)系列产品与多种电子元器件和设备具有良好的兼容性。爱浦电子提供详尽的技术支持和维护服务,确保用户能够充分利用该产品。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    解决方案:检查负载是否平衡,确认是否存在较大的电容负载。
    2. 问题:模块无法启动。
    解决方案:确保输入电压在规定范围内,检查连接线路是否正确。
    3. 问题:模块过热。
    解决方案:安装散热器,确保散热良好。

    总结和推荐


    FD15-XXDXXA3(C)(-T)(-TS)系列以其卓越的性能、广泛的适用性和高度的可靠性,在多个行业应用中表现出色。鉴于其强大的技术优势和市场竞争力,我们强烈推荐用户选择并使用该系列产品。
    对于任何特定问题或定制需求,用户可以直接联系广州市爱浦电子科技有限公司的技术支持团队。

FD15-18D15A3C参数

参数
转换效率 90%
类型 -
特性 欠压保护
输出总功率 15W
输入电压最小值 9V(DC)
输出电压 ±15(DC)
散热方式 自然空冷
输出电压组数 -
输出方式 -
输入电压最大值 36V(DC)
输出电流最大值 ±500mA
最大容性负载 800μF
开关频率 300KHz
长*宽*高 25.4mm*25.4mm*12.5mm

FD15-18D15A3C厂商介绍

AIPULNION公司是一家专注于人工智能和机器学习技术的高科技企业,致力于开发和提供先进的智能解决方案。公司主营产品包括:

1. 智能分析系统:利用机器学习算法对大量数据进行分析,帮助企业洞察市场趋势和客户行为。
2. 自动化机器人:结合AI技术,提高生产效率和减少人工成本,适用于制造业、物流等领域。
3. 语音识别与交互:开发智能语音助手和交互系统,应用于智能家居、客服等领域。
4. 图像识别技术:应用于安防监控、医疗诊断等领域,提高识别准确性和效率。

AIPULNION的优势在于:

- 技术创新:持续投入研发,保持技术领先。
- 定制服务:根据客户需求提供个性化解决方案。
- 行业经验:在多个行业积累了丰富的实施经验。
- 合作伙伴网络:与多家知名企业建立合作关系,共享资源和市场信息。

AIPULNION通过其产品和服务,助力企业实现智能化转型,提升竞争力。

FD15-18D15A3C数据手册

厂牌 PDF简要描述 下载
AIPULNION/广州爱浦电子 DC-DC模块 AIPULNION/广州爱浦电子 FD15-18D15A3C FD15-18D15A3C数据手册

FD15-18D15A3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 127.71
50+ ¥ 104.49
100+ ¥ 88.41
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 127.71
