FD15-36S09A3C

产品分类: DC-DC模块
产品描述: 3000μF 欠压保护 350KHz 自然空冷 90% 15W 1.667A 9V(DC) 75V(DC) 18V(DC) 25.4mm*25.4mm*12.5mm
供应商型号: LC-FD15-36S09A3C
供应商: 国内现货
标准整包数: 1

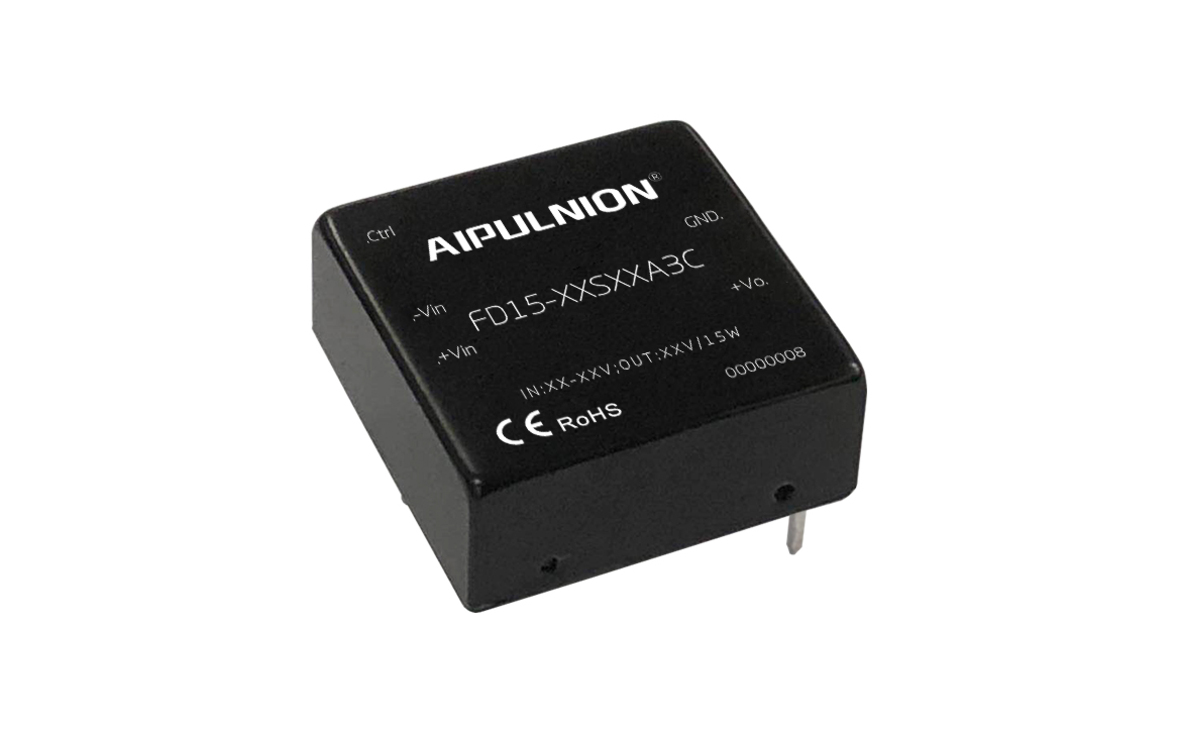

AIPULNION/广州爱浦电子 DC-DC模块 FD15-36S09A3C

FD15-36S09A3C概述

    # FD15-XXSXXA3(C)(-T)(-TS)系列DC/DC模块电源技术手册

    1. 产品简介


    FD15-XXSXXA3(C)(-T)(-TS)系列是由广州市爱浦电子科技有限公司生产的高性能DC/DC转换模块电源。该系列产品具有广泛的输入电压范围、高转换效率、出色的电磁兼容性及完善的保护机制,适用于工业控制、仪器仪表、通信、电力、物联网等领域。其紧凑的封装使其易于集成到各种设备中,同时满足国际安全和电磁兼容性标准(如IEC62368/UL62368/EN62368、CE、RoHS)。

    2. 技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 9-36VDC 或 18-75VDC |
    | 输出功率 | 15W |
    | 输出电压选择 | 3.3V, 5V, 9V, 12V, 15V, 24V |
    | 转换效率 | 最高达 90% |
    | 待机功耗 | 低至 0.020W |
    | 开关频率 | 350KHz |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C 至 +85°C |
    | 输出纹波&噪声 | 标称负载:≤50mVp-p |
    | 保护机制 | 输入欠压,输出过压、短路、过流,自动恢复 |
    | 尺寸规格 | DIP 标准 1X1 封装 |

    3. 产品特点和优势


    - 高效能:高达90%的转换效率,在同类产品中表现优异。
    - 低待机功耗:待机功耗低至0.020W,节能效果显著。
    - 快速启动:输出快速启动特性,减少了系统启动时间。
    - 全面保护:包括输入欠压、输出过压、短路和过流保护在内的多种保护机制,提高了系统的可靠性。
    - 电磁兼容性:良好的EMI特性,符合多项国际电磁兼容标准。
    - 多款封装:提供多种封装形式(DIP、T、TH、TS、TSH),方便不同应用场景的需求。

    4. 应用案例和使用建议


    - 应用领域:适用于工业控制、仪器仪表、通信、电力、物联网等需要稳定电源供应的场合。
    - 使用建议:建议在应用电路中接入适当的电容以减小输出电压纹波。在负载不平衡超过±5%时,可能导致输出电压波动,因此建议在双路输出时确保负载平衡。

    5. 兼容性和支持


    - 兼容性:兼容DIP标准1X1封装和其他指定封装类型,可以方便地集成到现有系统中。
    - 支持服务:广州市爱浦电子科技有限公司提供全方位的技术支持和售后服务,包括定制化产品需求的满足。

    6. 常见问题与解决方案


    - 问题一:电源不能启动
    - 解决方案:检查输出负载是否达到10%或连接适当容量的电容。
    - 问题二:输出电压纹波大
    - 解决方案:确保负载平衡,减少负载不平衡带来的影响。
    - 问题三:电源损坏
    - 解决方案:确认电源工作在规定的电压和电流范围内。

    7. 总结和推荐


    FD15-XXSXXA3(C)(-T)(-TS)系列DC/DC模块电源以其卓越的性能、广泛的适用范围和出色的稳定性在市场上具备较强的竞争力。其高效能、低待机功耗、丰富的保护机制以及良好的电磁兼容性使其成为众多应用领域的理想选择。建议在进行电源管理的设计时优先考虑此系列产品。

FD15-36S09A3C参数

参数
输出电流最大值 1.667A
特性 欠压保护
输入电压最大值 75V(DC)
最大容性负载 3000μF
类型 -
输出方式 -
转换效率 90%
输出电压 9V(DC)
输出电压组数 -
输出总功率 15W
开关频率 350KHz
散热方式 自然空冷
输入电压最小值 18V(DC)
长*宽*高 25.4mm*25.4mm*12.5mm

FD15-36S09A3C厂商介绍

AIPULNION公司是一家专注于人工智能和机器学习技术的高科技企业,致力于开发和提供先进的智能解决方案。公司主营产品包括:

1. 智能分析系统:利用机器学习算法对大量数据进行分析,帮助企业洞察市场趋势和客户行为。
2. 自动化机器人:结合AI技术,提高生产效率和减少人工成本,适用于制造业、物流等领域。
3. 语音识别与交互:开发智能语音助手和交互系统,应用于智能家居、客服等领域。
4. 图像识别技术:应用于安防监控、医疗诊断等领域,提高识别准确性和效率。

AIPULNION的优势在于:

- 技术创新:持续投入研发,保持技术领先。
- 定制服务:根据客户需求提供个性化解决方案。
- 行业经验:在多个行业积累了丰富的实施经验。
- 合作伙伴网络:与多家知名企业建立合作关系,共享资源和市场信息。

AIPULNION通过其产品和服务,助力企业实现智能化转型,提升竞争力。

FD15-36S09A3C数据手册

厂牌 PDF简要描述 下载
AIPULNION/广州爱浦电子 DC-DC模块 AIPULNION/广州爱浦电子 FD15-36S09A3C FD15-36S09A3C数据手册

FD15-36S09A3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 113.89
50+ ¥ 93.18
100+ ¥ 78.85
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 113.89
