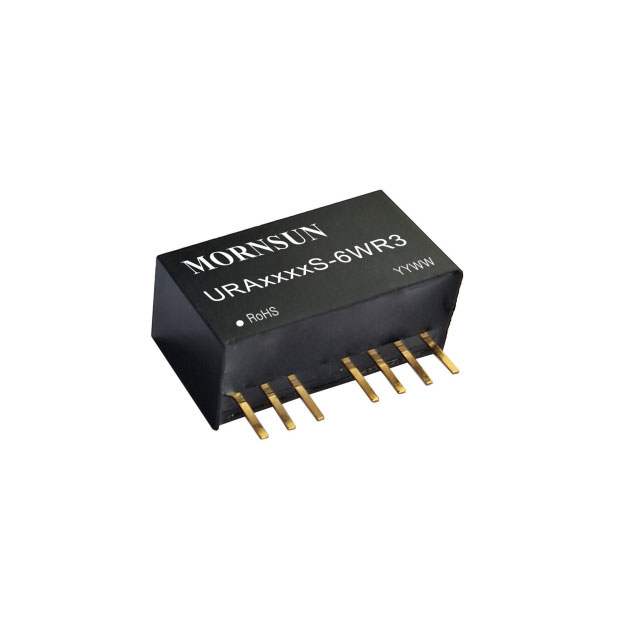

URA2409S-6WR3

产品分类: DC-DC模块
产品描述: 220μF 4:1宽压输入灌封,正负输出 500KHz 自然空冷 83% 6W ±333mA ±9V 2 36V 9V DC SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-URA2409S-6WR3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 URA2409S-6WR3

URA2409S-6WR3概述

    URAS-6WR3 系列 DC/DC 电源模块技术手册

    1. 产品简介


    URAS-6WR3 系列 是一款高性能的DC/DC电源模块,适用于各种工业应用,包括医疗设备、工控系统、电力设备、仪器仪表及通信设备等。该系列模块具备高效率、宽输入电压范围及出色的电气性能,能够在严苛的环境下稳定运行。

    2. 技术参数


    输入特性
    - 输入电压范围:9V - 36V
    - 满载电流:313mA - 320mA(根据不同输出电压)
    - 瞬态响应偏差:±5% - ±8%
    - 纹波&噪声(20MHz带宽):120mVp-p - 150mVp-p
    - 静态电流:6mA - 10mA
    - 过流保护:110% - 160%的额定输入电流
    输出特性
    - 输出电压精度:±1.5% - ±2%
    - 负载调节率:±0.8% - ±1.5%
    - 线性调节率:±0.5% - ±1.5%
    - 输出电流:±5V:320mA / ±9V:309mA / ±12V:309mA / ±15V:309mA / ±24V:313mA
    - 启动电压:9VDC
    物理特性
    - 外壳材料:黑色阻燃耐热塑料(UL94 V-0)
    - 封装尺寸:22.00 × 9.50 × 12.00 mm
    - 重量:4.6g(典型值)
    - 冷却方式:自然空冷
    其他特性
    - 隔离电压:1500VDC
    - 工作温度范围:-40℃ 至 +85℃
    - 存储温度:-55℃ 至 +125℃

    3. 产品特点和优势


    - 宽输入电压范围:输入电压范围为4:1,适配多种电源环境。
    - 高效能:最高满载效率可达83%,且空载功耗低至0.12W。
    - 可靠保护:具备输入欠压保护、输出短路及过流保护功能。
    - 环境适应性强:工作温度范围广,适合多种工业环境。
    - 国际标准引脚方式:方便集成到现有系统中。
    - 电磁兼容性好:符合国际电磁干扰标准。

    4. 应用案例和使用建议


    应用案例:
    URAS-6WR3系列已被广泛应用于医疗设备、工控系统、电力设备及通信设备等领域,能够确保设备在复杂的工作环境中保持稳定的输出电压。
    使用建议:
    - 在设计电路时,应遵循手册中推荐的电路布局以减少输入输出纹波。
    - 对于要求较高EMI标准的应用场合,应参照手册中的EMC解决方案推荐电路。
    - 如需进一步减小纹波,可以通过增加输入输出外接电容Cin、Cout来实现,但容量不得超过最大容性负载限制。

    5. 兼容性和支持


    URAS-6WR3系列模块支持多种应用环境,具备良好的兼容性。广州金升阳科技有限公司提供完善的技术支持,包括产品定制服务,具体需求可直接联系公司技术人员。

    6. 常见问题与解决方案


    Q1:如何确保产品的输入电压不超过安全阈值?
    A1:在电源设计中严格控制输入电压,避免超出产品的最大输入电压值。
    Q2:如何避免输出短路或过流保护触发?
    A2:合理设计输出电路,确保负载不会超过额定值。若出现异常,应及时检查负载情况并排除故障。

    7. 总结和推荐


    总结:URAS-6WR3系列DC/DC电源模块以其宽输入电压范围、高效能、强保护机制和良好的环境适应性,在多个领域得到广泛应用,是一款值得信赖的高性能电源解决方案。
    推荐:鉴于其优异的技术参数和稳定性,强烈推荐在需要稳定输出电压的各类工业应用中采用该系列产品。对于有特定需求的用户,可以考虑联系制造商进行定制化设计。

URA2409S-6WR3参数

参数
转换效率 83%
输出电压组数 2
输出总功率 6W
最大容性负载 220μF
散热方式 自然空冷
输出电流最大值 ±333mA
输出方式 DC
输入电压最大值 36V
输入电压最小值 9V
开关频率 500KHz
类型 -
输出电压 ±9V
特性 4:1宽压输入灌封,正负输出
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
包装方式 管装

URA2409S-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URA2409S-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URA2409S-6WR3 URA2409S-6WR3数据手册
