IB1515LS-1WR3

产品分类: DC-DC模块
产品描述: 560μF 260KHz 自然空冷 75% 1W 67mA 15V 1 15.75V 14.25V SIP 19.65mm*6mm*10.16mm
供应商型号: SG-IB1515LS-1WR3
供应商: 期货订购
标准整包数: 1

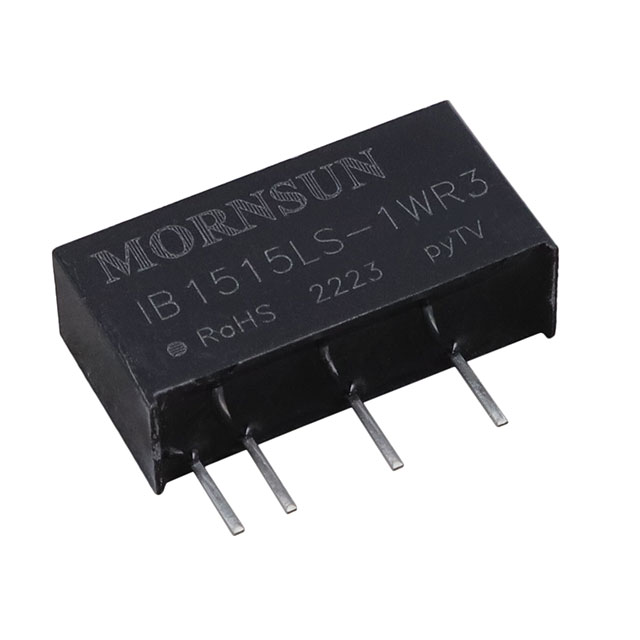

MORNSUN/广州金升阳科技 DC-DC模块 IB1515LS-1WR3

IB1515LS-1WR3概述

    DC/DC 模块电源 IBLS-1WR3 系列技术手册

    产品简介


    DC/DC 模块电源 IBLS-1WR3 系列是由广州金升阳科技有限公司设计生产的,专为板上电源系统中需要产生与输入电源隔离的电压的应用场合而设计。此系列产品广泛应用于前级干扰隔离场合、地干扰消除场合、纯数字电路场合、电压隔离转换场合、一般低频模拟电路场合及继电器驱动电路场合等。

    技术参数


    输入电压范围与输出
    | 产品型号 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流(mA) | 满载效率(%) |

    | IB1205LS-1WR3 | 12 (11.4-12.6) | 5 | 200 | 69/73 |
    | IB1209LS-1WR3 | 9 | 12 | 111 | 69/73 |
    | IB1212LS-1WR3 | 12 | 83/9 | 200 | 69/73 |
    | IB1215LS-1WR3 | 15 | 67/7 | 200 | 71/75 |
    | IB1505LS-1WR3 | 15 (14.25-15.75) | 5 | 200 | 69/73 |
    | IB1515LS-1WR3 | 15 | 67/7 | 200 | 71/75 |
    | IB2403LS-1WR3 | 24 (22.8-25.2) | 3.3 | 250 | 65/71 |
    | IB2405LS-1WR3 | 24 | 5 | 200 | 67/73 |
    | IB2409LS-1WR3 | 24 | 9 | 111 | 67/73 |
    | IB2412LS-1WR3 | 24 | 12 | 83 | 67/73 |
    | IB2415LS-1WR3 | 24 | 15 | 67 | 67/73 |
    输入与输出特性
    - 输入电流(满载/空载):
    - 12V 输入:5VDC/9VDC/12VDC 输出: 115/8 121/
    - 15V 输入:5VDC 输出: 92/8 97/
    - 24V 输入:3.3VDC 输出: 59/8 65/
    - 反射纹波电流: 15
    - 输入滤波器类型: 电容滤波
    - 热插拔: 不支持
    输出电压精度:±3%
    - 线性调节率: 输入电压变化±1%: ±0.25
    - 负载调节率: 10% 到 100% 负载: ±2%

    产品特点和优势


    1. 可持续短路保护:能够持续短路并自动恢复。
    2. 空载输入电流低:低至 8mA,提高能效。
    3. 宽工作温度范围: -40℃ to +85℃,适应多种环境。
    4. 高效率: 最高可达 75%。
    5. 高隔离电压: 隔离电压达 1500 VDC。
    6. 国际标准引脚方式: 易于集成。

    应用案例和使用建议


    - 典型应用: 在输入输出端连接电容滤波网络,以进一步减少纹波。
    - 注意事项: 选用合适的滤波电容,过大可能导致启动问题。
    - 容性负载推荐值:
    - 12VDC/15VDC 输入:2.2µF/25V
    - 24VDC 输入:1µF/50V
    - 3.3VDC/5VDC 输出:10µF/16V
    - 9VDC 输出:2.2µF/16V
    - 12VDC 输出:2.2µF/25V
    - 15VDC 输出:1µF/25V

    兼容性和支持


    该产品具备良好的兼容性,符合国际标准。广州金升阳科技有限公司提供详尽的技术支持,包括《DC-DC(定压)模块电源应用指南》及《产品出货包装信息》等文档,方便用户了解产品特性和使用方法。

    常见问题与解决方案


    - 问题1: 启动过程中出现不稳定现象。
    - 解决办法: 检查滤波电容值是否合适,过大会导致启动问题。

    - 问题2: 输出电压不稳定。
    - 解决办法: 确保负载调节率在合理范围内,必要时增加输出电容。

    总结和推荐


    IBLS-1WR3 系列 DC/DC 模块电源凭借其高效率、宽工作温度范围和可持续短路保护等特点,在多种应用场景中表现出色。它的高隔离电压和低空载输入电流使得其在电源管理系统中非常可靠。因此,强烈推荐使用该系列产品,尤其是对稳定性和效率有较高要求的应用场景。
    如有任何疑问或需要进一步技术支持,请联系广州金升阳科技有限公司。

IB1515LS-1WR3参数

参数
类型 -
输出总功率 1W
输入电压最小值 14.25V
输出电压组数 1
转换效率 75%
特性 -
输出电流最大值 67mA
最大容性负载 560μF
输出电压 15V
输入电压最大值 15.75V
开关频率 260KHz
散热方式 自然空冷
输出方式 -
长*宽*高 19.65mm*6mm*10.16mm
通用封装 SIP
包装方式 管装

IB1515LS-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

IB1515LS-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 IB1515LS-1WR3 IB1515LS-1WR3数据手册

IB1515LS-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
