F1209XT-1WR3

产品分类: DC-DC模块
产品描述: 1000μF 260KHz 自然空冷 83% 1W 111mA 9V 1 13.2V 10.8V SMD 贴片安装 13.2mm*11.4mm*7.25mm
供应商型号: SG-F1209XT-1WR3
供应商: 期货订购
标准整包数: 1

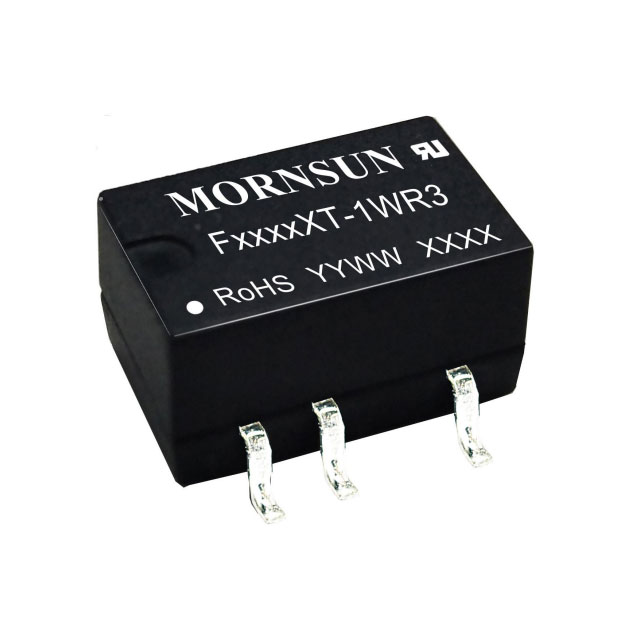

MORNSUN/广州金升阳科技 DC-DC模块 F1209XT-1WR3

F1209XT-1WR3概述

    # DC/DC 模块电源 FXT-1WR3 系列技术手册

    产品简介


    DC/DC 模块电源 FXT-1WR3 系列是一款高效的板上电源系统组件,专为需要隔离电压输出的应用场合设计。这款电源模块具有多种输出电压选择(3.3V, 5V, 9V, 12V, 15V 和 24V),能够在不同的输入电压范围内工作,以满足各种工业和消费电子产品的需求。它的主要功能是将输入电压转换成所需的稳定输出电压,广泛应用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等领域。

    技术参数


    | 项目 | 参数 |

    | 输入电压范围 | 12VDC (10.8-13.2), 15VDC (13.5-16.5), 24VDC (21.6-26.4) |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V, 24V |
    | 输出电流 | 最大:303mA (3.3V), 200mA (5V), 111mA (9V), 84mA (12V), 67mA (15V), 42mA (24V) |
    | 满载效率 | 高达85% |
    | 工作温度范围 | -40°C 至 +105°C |
    | 隔离电压 | 3000VDC |
    | 纹波噪声 | 3.3V/5V/9V/12V/15V: ≤75mVp-p; 24V: ≤100mVp-p |
    | 存储温度 | -55°C 至 +125°C |
    | 物理尺寸 | 13.20 x 11.40 x 7.25 mm |
    | 重量 | 1.4g |

    产品特点和优势


    FXT-1WR3 系列电源模块具备以下显著特点和优势:
    - 可持续短路保护:能够承受长时间短路而不损坏。
    - 低空载输入电流:空载输入电流仅为8mA,节能效果显著。
    - 高效能:满载情况下效率可达85%。
    - 小型化设计:采用小型SMD封装,适合紧凑型设计。
    - 广泛的输入输出电压范围:覆盖多种工业应用需求。
    - 国际标准引脚方式:易于集成到现有系统中。
    这些特点使其在多种应用中表现出色,特别是在需要高可靠性和高效率的工业控制和自动化系统中。

    应用案例和使用建议


    应用案例
    FXT-1WR3 系列被广泛应用于以下场景:
    - 数字电路:在微处理器和数字信号处理中,提供稳定可靠的电源。
    - 模拟电路:适用于需要高精度和低噪声的模拟电路。
    - 继电器驱动:为继电器提供稳定的工作电压。
    - 数据交换电路:用于数据通信设备的电源供应。
    使用建议
    为了确保最佳性能和可靠性,在应用过程中建议采取以下措施:
    - 滤波电容的选择:根据输入输出电压的不同选择合适的滤波电容值,避免启动问题。
    - 温度管理:注意散热,特别是当温度接近100°C时,应降额使用。
    - 静电防护:使用符合 IEC/EN61000-4-2 标准的防静电保护措施。

    兼容性和支持


    FXT-1WR3 系列电源模块支持多种国际认证标准,包括:
    - UL 62368-1
    - EN 62368-1
    - IEC 62368-1
    此外,广州金升阳科技有限公司提供了详尽的技术支持和售后服务,包括定制服务,以满足不同客户的需求。

    常见问题与解决方案


    1. Q: 该电源模块的最大容性负载是多少?
    - A: 最大容性负载随输出电压变化,具体值见选型表。例如,3.3V输出时最大容性负载为2400μF。

    2. Q: 如何避免短路保护导致的反复重启?
    - A: 确保负载电流不超过输出电流的最大值,并尽量保持负载的稳定性。

    3. Q: 如何进行有效的电磁干扰抑制?
    - A: 在输入和输出端添加适当的滤波电容,并参考EMI推荐电路。

    总结和推荐


    总体而言,FXT-1WR3 系列电源模块以其高效的转换能力、广泛的适用范围、优秀的散热性能和强大的保护机制,成为一款高性能的DC/DC电源解决方案。对于那些需要高效、稳定且可靠的电源转换应用来说,FXT-1WR3 系列是一个非常值得推荐的产品。强烈建议在您的设计中考虑使用这一系列电源模块。

F1209XT-1WR3参数

参数
开关频率 260KHz
输入电压最大值 13.2V
转换效率 83%
散热方式 自然空冷
输出电流最大值 111mA
特性 -
最大容性负载 1000μF
输出电压 9V
输入电压最小值 10.8V
输出总功率 1W
类型 -
输出电压组数 1
输出方式 -
长*宽*高 13.2mm*11.4mm*7.25mm
通用封装 SMD
安装方式 贴片安装
包装方式 管装

F1209XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F1209XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 F1209XT-1WR3 F1209XT-1WR3数据手册

F1209XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
