VRB2412YMD-15WR3

产品分类: DC-DC模块
产品描述: 1000μF Adjustable Output 270KHz 自然空冷 90% 15W 1.25A 12V 1 36V 18V Fixed DIP 通孔安装 25.4mm*25.4mm*11.7mm
供应商型号: SG-VRB2412YMD-15WR3
供应商: 期货订购
标准整包数: 1

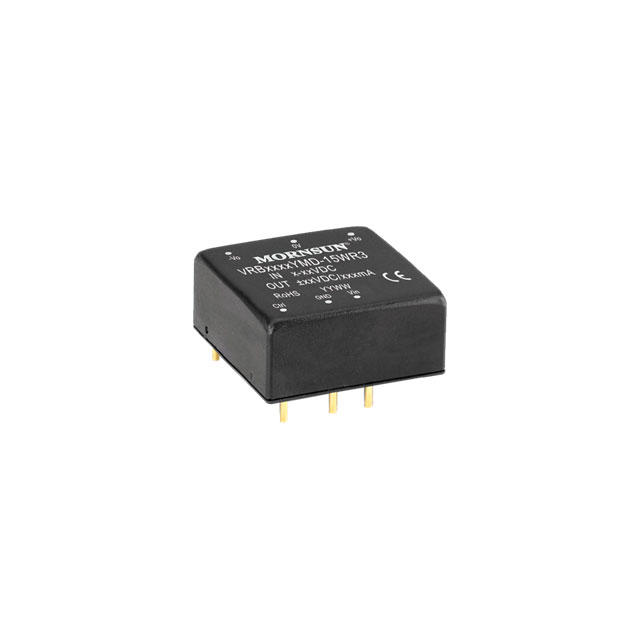

MORNSUN/广州金升阳科技 DC-DC模块 VRB2412YMD-15WR3

VRB2412YMD-15WR3概述

    VRBYMD-15WR3 系列 DC/DC 模块电源技术手册

    1. 产品简介


    VRBYMD-15WR3 系列是广州金升阳科技有限公司生产的一款15W DC/DC转换模块电源,采用DIP封装,具备2:1宽电压输入范围和隔离稳压单路输出。该产品广泛应用于工业控制、电力系统、仪器仪表及通信领域。凭借其高效能和优良的环境适应能力,该模块在各类严苛环境中展现出卓越的性能。

    2. 技术参数


    - 输入电压范围:2:1 宽电压输入,具体如下:
    - 12VDC (9-18V)
    - 24VDC (18-36V)
    - 48VDC (36-75V)

    - 输出电压:
    - 3.3V、5V、12V、15V 和 24V

    - 满载效率:最高可达91%

    - 隔离电压:1500VDC

    - 工作温度范围:-40℃ 至 +105℃
    - 其他参数:
    - 输入欠压保护
    - 输出短路、过流、过压保护
    - 裸机满足 CISPR32/EN55032 CLASS A
    - 通过 EN62368 认证

    3. 产品特点和优势


    VRBYMD-15WR3 系列具有多项独特功能和优势:
    - 宽输入电压范围:能够在广泛的电压范围内稳定运行。
    - 高效率:达到91%的满载效率,减少能源损耗。
    - 高隔离电压:1500VDC 的常规隔离电压,确保安全隔离。
    - 全面保护机制:具备输入欠压保护、输出短路、过流、过压保护功能,确保长时间稳定运行。
    - 优异的工作温度范围:-40℃ 至 +105℃ 的宽温范围使其适用于极端环境。
    - 符合国际标准:满足国际标准如 EN62368 和 CISPR32/EN55032。

    4. 应用案例和使用建议


    应用场景:
    - 工业控制:应用于各种工业控制系统,如PLC、传感器和执行器。
    - 电力系统:为电力设备提供稳定的电源供应。
    - 仪器仪表:适用于各类精密仪器仪表,如示波器、万用表等。
    - 通信设备:为通信设备提供可靠的电源解决方案。
    使用建议:
    - 在设计电路时,可根据需要增加输入输出外接电容以进一步减少纹波。
    - 如需提升电磁兼容性能,可以参考手册中推荐的EMC解决方案。
    - 确保在工作温度范围内使用,避免超出最大或最小温度限制。

    5. 兼容性和支持


    - 兼容性:该产品符合国际标准引脚方式,易于与其他设备和元器件兼容。
    - 技术支持:广州金升阳科技有限公司提供详细的技术文档和客户支持,包括选型指导、安装调试和技术咨询。

    6. 常见问题与解决方案


    - 问题1:如何实现输出电压调节?
    - 解答:通过调整Trim电阻来实现输出电压调节,具体计算公式参见手册第5页。

    - 问题2:如何处理输入欠压报警?
    - 解答:输入欠压保护功能会在输入电压低于设定阈值时自动触发,可以通过外部电路监控和处理该情况。
    - 问题3:如何确保产品符合电磁兼容性要求?
    - 解答:推荐使用手册中的EMC解决方案,可以显著提高产品的电磁兼容性能。

    7. 总结和推荐


    VRBYMD-15WR3 系列凭借其高效率、宽电压输入范围和严格的保护机制,在多个应用场景中表现出色。其符合国际标准和高可靠性使得它成为众多领域不可或缺的重要组件。基于以上分析,强烈推荐在需要高性能、高可靠性的电源解决方案中选用该产品。

VRB2412YMD-15WR3参数

参数
输入电压最小值 18V
最大容性负载 1000μF
输出方式 Fixed
输出电流最大值 1.25A
类型 -
输出电压组数 1
输出总功率 15W
开关频率 270KHz
转换效率 90%
特性 Adjustable Output
散热方式 自然空冷
输入电压最大值 36V
输出电压 12V
长*宽*高 25.4mm*25.4mm*11.7mm
通用封装 DIP
安装方式 通孔安装
包装方式 管装

VRB2412YMD-15WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRB2412YMD-15WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VRB2412YMD-15WR3 VRB2412YMD-15WR3数据手册

VRB2412YMD-15WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 73.676
50+ ¥ 67.8
100+ ¥ 65.54
500+ ¥ 63.28
1000+ ¥ 61.02
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.67
直接购买
加入购物车
