B2415XT-2WR3

产品分类: DC-DC模块
产品描述: 560μF 220KHz 自然空冷 84% 2W 133mA 24V 1 26.4V 21.6V SMD 13.2mm*11.4mm*7.25mm
供应商型号: SG-B2415XT-2WR3
供应商: 期货订购
标准整包数: 1

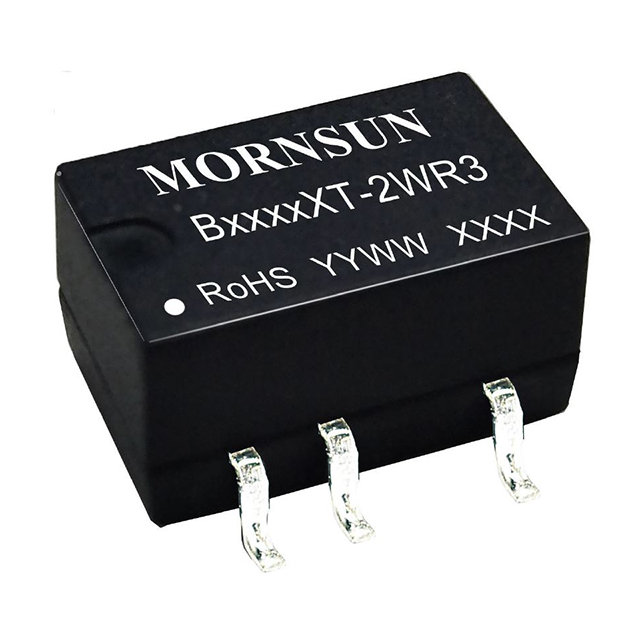

MORNSUN/广州金升阳科技 DC-DC模块 B2415XT-2WR3

B2415XT-2WR3概述

    # BXT-2WR3 系列 DC/DC 模块电源产品综述

    产品简介


    BXT-2WR3 系列 DC/DC 模块电源是由广州金升阳科技有限公司生产的高性能电源转换模块。该系列模块广泛应用于工业控制系统、通信设备、汽车电子、医疗器械等领域。这些模块主要用于实现电源隔离和稳定输出电压的功能,为各种电子设备提供可靠且稳定的电源供给。

    技术参数


    输入特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输入电流(满载/空载) | 12VDC 输入 196/8 mA |
    24VDC 输入 98/8 mA |
    | 反射纹波电流 30 mA |
    | 冲击电压(1sec. max.) | 12VDC 输入 | -0.7 18 | VDC |
    24VDC 输入 | -0.7 30 | VDC |
    | 输入滤波器类型 | 电容滤波
    | 热插拔 | 不支持
    输出特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输出电压精度 | 见误差包络曲线图(图 1)
    | 线性调节率 | 输入电压变化±1% ±1.2
    | 负载调节率 | 10% 到 100% 负载 | 5VDC 输出 10 | % |
    12VDC 输出 7 | % |
    15VDC 输出 6 | % |
    24VDC 输出 5 | % |
    | 纹波 & 噪声 | 20MHz 带宽 50 | 150 | mVp-p |
    | 温度漂移系数 | 满载 ±0.02 | %/℃ |
    | 短路保护 | 可持续,自恢复
    其他特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 隔离电压 | 输入-输出,测试时间 1 分钟,漏电流小于 1mA | 1500 VDC |
    | 绝缘电阻 | 输入-输出,绝缘电压 500VDC | 1000 MΩ |
    | 隔离电容 | 输入-输出,100KHz/0.1V 20 pF |
    | 工作温度 -40 105 | ℃ |
    | 存储温度 -55 125 | ℃ |
    | 回流焊温度 | 峰值温度 Tc≤245℃,217℃以上时间最大为 60 s
    | 开关频率 | 满载,输入标称电压 260 KHz |
    | 平均无故障时间(MTBF) | MIL-HDBK-217F@25℃ | 3500 K hours |
    | 潮敏等级 | IPC/JEDEC J-STD-020D.1 等级 | 1 |

    产品特点和优势


    - 可持续短路保护:具有可靠的短路保护机制,能够在长时间短路情况下自我恢复。
    - 低空载输入电流:空载时输入电流仅需 8mA,降低了能耗。
    - 宽广的工作温度范围:可在-40℃到+105℃之间正常工作。
    - 高效率:最高可达85%的转换效率。
    - 小型SMD封装:方便集成于PCB板上。
    - 隔离电压高:达到1500VDC,确保电气隔离安全。
    - 国际标准引脚方式:易于集成于多种系统中。
    - 认证齐全:已通过EN62368认证,满足国际标准。

    应用案例和使用建议


    应用案例
    BXT-2WR3 系列适用于纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路。例如,这类模块可以用于通信设备中的板载电源系统,以提供与输入电源隔离的电压输出。
    使用建议
    - 若要减少输入输出纹波,可在输入输出端连接一个适当的电容滤波网络,例如2.2µF/25V的电容。
    - 为了确保模块能够高效工作,输出最小负载应不低于额定负载的10%。
    - 当实际使用功率较低时,可以在输出端并联一个电阻,使得总功率消耗达到额定功率的10%以上。

    兼容性和支持


    BXT-2WR3 系列模块采用标准引脚布局,可以与其他主流电子元器件轻松兼容。广州金升阳科技有限公司提供详尽的技术文档和支持服务,客户可通过官网下载相关的应用指南和设计参考资料,也可以直接联系公司技术人员获取更多技术支持。

    常见问题与解决方案


    常见问题
    1. 启动问题:如果出现启动困难,可能是因为所选滤波电容过大。建议检查电容值是否符合推荐值。
    2. 过载问题:如果模块在过载状态下工作,可能会导致温度过高。建议合理分配负载,避免过载运行。
    3. 纹波和噪声过大:若输出纹波和噪声超出预期,可尝试增加输出电容值以降低纹波和噪声水平。
    解决方案
    1. 选择合适电容:参照手册中的推荐电容值进行选择,确保符合应用需求。
    2. 控制负载:严格按照手册推荐的最小负载要求使用模块,避免过载。
    3. 增加输出电容:适当增加输出电容,如0.47µF/50V,有助于降低输出纹波和噪声。

    总结和推荐


    BXT-2WR3 系列 DC/DC 模块电源凭借其高效、可靠、易用等特点,在各类应用中表现出色。其广泛的适用性和高质量的支持服务使其在市场上具有很强的竞争力。因此,我们强烈推荐使用这款产品,特别是在需要高效、稳定、安全电源供应的应用场合中。对于有更高需求的用户,广州金升阳科技有限公司还可提供定制化的产品和服务。

B2415XT-2WR3参数

参数
输入电压最小值 21.6V
输出方式 -
转换效率 84%
输出总功率 2W
类型 -
特性 -
输入电压最大值 26.4V
最大容性负载 560μF
散热方式 自然空冷
输出电压组数 1
开关频率 220KHz
输出电流最大值 133mA
输出电压 24V
长*宽*高 13.2mm*11.4mm*7.25mm
通用封装 SMD
零件状态 在售
包装方式 管装

B2415XT-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

B2415XT-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 B2415XT-2WR3 B2415XT-2WR3数据手册
