VCB4812SO-6WR3

产品分类: DC-DC模块
产品描述: 470μF 460KHz 自然空冷 83% 6W 500mA 12V 1 75V 36V SIP 22mm*12.8mm*8.2mm
供应商型号: SG-VCB4812SO-6WR3
供应商: 期货订购
标准整包数: 1

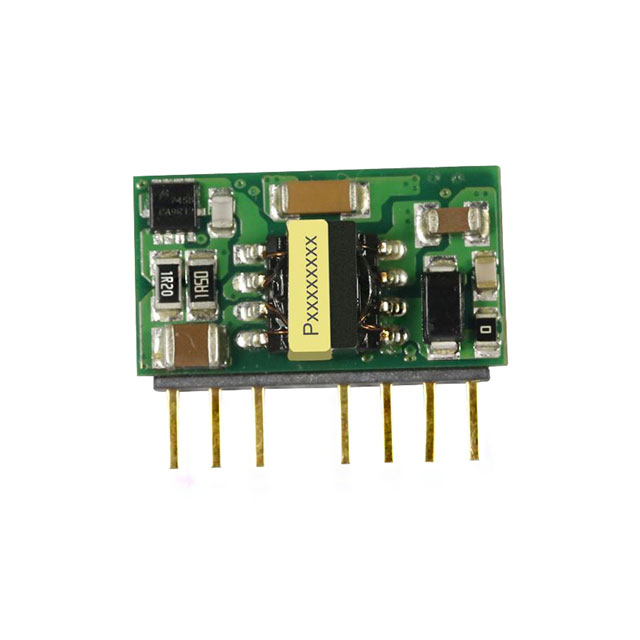

MORNSUN/广州金升阳科技 DC-DC模块 VCB4812SO-6WR3

VCB4812SO-6WR3概述

    # DC/DC 电源模块 VCB48SO-6WR3 系列技术手册

    产品简介


    基本介绍
    DC/DC 电源模块 VCB48SO-6WR3 系列是广州金升阳科技有限公司推出的高效能转换器,专为通信、医疗、工控、电力和仪器仪表等领域设计。该系列产品输出功率为6W,具有宽输入电压范围(2:1),能够高效稳定地提供直流输出电压,是现代电子设备中不可或缺的电源管理组件。
    主要功能
    - 宽输入电压范围:2:1的宽电压输入范围,使得该模块适用于各种不同的电源输入条件。
    - 高效率:效率最高可达85%,减少能耗和发热量。
    - 多功能保护机制:具备输入欠压保护、输出过流和短路保护功能,确保系统稳定可靠运行。
    - 高隔离电压:提供1500VDC的常规隔离电压,保障安全。
    应用领域
    - 通信设备
    - 医疗设备
    - 工业控制设备
    - 电力系统
    - 仪器仪表

    技术参数


    输入特性
    | 参数 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电流(满载/空载)| 标称输入电压 155/3 | 159/12 | mA |
    | 启动电压 | 36 | VDC |
    | 反射纹波电流 50
    | 冲击电压(1sec. max.) -0.7 80
    输出特性
    | 参数 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压精度 | 5% -100%负载 | 5% | ±1 | ±3
    | 线性调节率 | 满载,输入电压变化 ±0.5 | ±1 | % |
    | 负载调节率 | 0% -100%负载 ±0.5 | ±1.5
    | 瞬态恢复时间 | 25%负载阶跃变化 300 | 500 | µs |
    | 纹波&噪声 | 20MHz 带宽,5% -100%负载 100 | 200 | mVp-p |
    工作条件
    | 参数 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 存储温度 -55 +125 | ℃ |
    | 工作温度 -40 +85 | ℃ |
    | 开关频率 460 KHz |

    产品特点和优势


    - 高效率:效率高达85%,最大限度地降低了能源损耗和发热量。
    - 宽输入电压范围:2:1的宽电压输入范围,适用于不同输入条件的应用场合。
    - 高可靠性:集成输入欠压保护、输出过流和短路保护,保证系统稳定运行。
    - 良好的电磁兼容性:符合CISPR32/EN55032 CLASS B标准,电磁干扰得到有效抑制。
    - 环保设计:RoHS认证,符合国际环保标准。

    应用案例和使用建议


    应用案例
    - 通信设备:该模块可以稳定为通信基站提供可靠的电源供应。
    - 工业控制系统:在恶劣的工业环境中,其高可靠性特性确保了系统的稳定运行。
    - 医疗设备:其严格的电磁兼容性和稳定的输出特性使其成为医疗设备的理想选择。
    使用建议
    - 增强输入输出滤波:若需要进一步减小输入输出纹波,可以在输入输出端外接较大容性的电容,例如Cin和Cout,但容值不应超过产品规定的最大容性负载。
    - 注意安装温度:由于该模块的工作温度范围较广,确保在高温或低温环境中也能正常工作。

    兼容性和支持


    - 兼容性:该模块遵循国际标准引脚方式,易于与多种设备接口对接。
    - 支持:广州金升阳科技有限公司提供全面的技术支持和售后服务,对于定制化需求,可直接联系公司技术人员进行咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查负载情况,适当增加输出端电容值。 |
    | 过载或短路时保护失效 | 检查电路连接,确保短路和过载保护电路正常工作。 |
    | 模块启动困难 | 检查输入电压是否在允许范围内。 |

    总结和推荐


    综合评估
    DC/DC 电源模块 VCB48SO-6WR3 系列凭借其高效率、宽输入电压范围和强大的保护功能,在通信、医疗、工控等领域展现出卓越的性能。其良好的电磁兼容性、高可靠性以及广泛的应用范围,使其成为市场上极具竞争力的产品。
    推荐使用
    综上所述,该系列产品不仅适合于现有设备的升级替换,也适用于新项目的开发。对于追求高效率、高可靠性和良好电磁兼容性的电子设备制造商而言,DC/DC 电源模块 VCB48SO-6WR3 系列是理想的选择。

VCB4812SO-6WR3参数

参数
输出电压 12V
类型 -
散热方式 自然空冷
最大容性负载 470μF
输入电压最小值 36V
输出电压组数 1
输出电流最大值 500mA
输出方式 -
输出总功率 6W
开关频率 460KHz
输入电压最大值 75V
转换效率 83%
特性 -
长*宽*高 22mm*12.8mm*8.2mm
通用封装 SIP
包装方式 托盘

VCB4812SO-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VCB4812SO-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VCB4812SO-6WR3 VCB4812SO-6WR3数据手册

VCB4812SO-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
