URA4805LD-20WR3

产品分类: DC-DC模块
产品描述: 4800μF Adjustable Output 270KHz 自然空冷 86% 20W ±2A ±5V 2 75V 18V DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: SG-URA4805LD-20WR3
供应商: 期货订购
标准整包数: 1

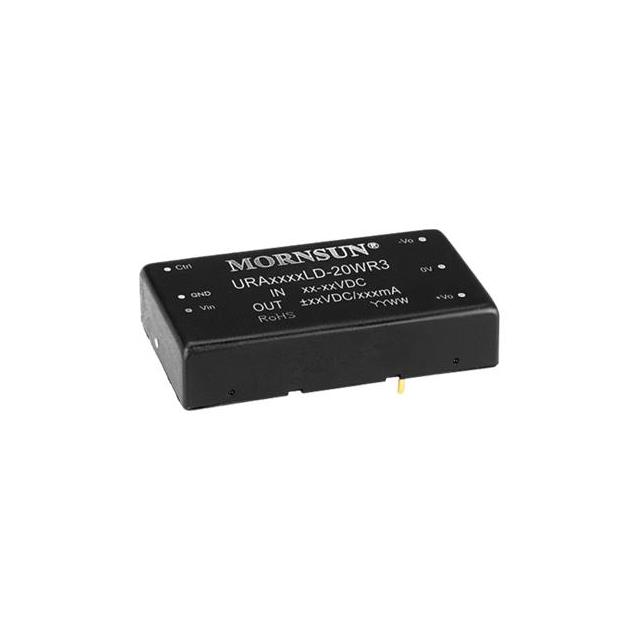

MORNSUN/广州金升阳科技 DC-DC模块 URA4805LD-20WR3

URA4805LD-20WR3概述


    产品简介


    产品名称:DC/DC 模块电源 URALD-20WR3 & URBLD-20WR3 系列
    产品类型:DC/DC 模块电源
    主要功能:该系列模块电源具有高效率和宽电压输入范围的特点,可以提供稳定可靠的正负双路/单路输出。其超宽电压输入范围和高效率使其适用于多种应用场景。
    应用领域:数据传输设备、电池驱动设备、通讯设备、分布式电源系统、混合模/数系统、远程控制系统、工业机器人系统、铁路等领域。

    技术参数


    | 参数 | 详细信息 |

    | 输入电压范围 | 9-75 VDC (4:1) |
    | 输出功率 | 20 W |
    | 效率 | 高达 90% |
    | 隔离电压 | 1500 VDC |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 空载功耗 | 0.15 W |
    | 输入欠压保护 | 支持 |
    | 输出保护 | 短路、过压、过流保护 |

    产品特点和优势


    1. 超宽输入电压范围:4:1 范围使得该产品能够适应多种电源环境。
    2. 高效率:高达 90% 的效率确保了更低的能量损失。
    3. 低空载功耗:0.15 W 保证了在不工作状态下的极低能耗。
    4. 高隔离电压:1500 VDC 的隔离电压提高了安全性。
    5. 宽温度范围:工作温度覆盖 -40℃ 到 +85℃,确保在极端环境下的可靠性。
    6. 保护功能全面:包括输入欠压保护、输出短路、过压、过流保护。
    7. 屏蔽封装:金属六面屏蔽封装提高了抗电磁干扰能力。

    应用案例和使用建议


    应用场景:该产品广泛应用于数据传输设备、电池驱动设备、通讯设备、分布式电源系统、混合模/数系统、远程控制系统、工业机器人系统、铁路等。特别是需要在不同电源环境下工作的设备,其超宽电压输入范围和高效率使得其在这些应用中表现出色。
    使用建议:
    1. 输入输出电容选择:根据具体的应用需求选择合适的输入输出电容,以减少纹波和噪声。
    2. 散热管理:对于高负载应用场景,可以考虑选用带散热片的产品以提高稳定性。
    3. 电路布局:推荐使用图 2 中的电路以进一步减小输入输出纹波。

    兼容性和支持


    兼容性:该产品与不同类型的电子元器件兼容,可以在多种设备中集成使用。支持各种主流标准认证,如 UL60950-1, EN62368-1, BS EN62368-1, IEC60950-1。
    支持服务:广州金升阳科技有限公司提供了全面的技术支持和售后服务,包括产品定制服务和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压和负载情况,确认输入电压和负载是否符合规范。 |
    | 过热报警 | 使用带散热片的产品,确保良好的散热环境。 |
    | 输入欠压保护未触发 | 检查输入电压是否低于欠压保护设定值。 |

    总结和推荐


    综合评估:该产品具有宽电压输入范围、高效率、全面的保护功能等特点,使其在多种应用场景中表现优异。特别适合于需要高可靠性和高稳定性的应用场景。
    推荐:强烈推荐使用该产品,尤其是对于需要高稳定性和高效率的电子设备。同时,公司提供的技术支持和定制服务使得产品更加灵活和适用。

URA4805LD-20WR3参数

参数
输出电压 ±5V
输入电压最小值 18V
转换效率 86%
输出方式 -
开关频率 270KHz
最大容性负载 4800μF
输出总功率 20W
输出电流最大值 ±2A
输出电压组数 2
类型 -
特性 Adjustable Output
输入电压最大值 75V
散热方式 自然空冷
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
包装方式 管装

URA4805LD-20WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URA4805LD-20WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URA4805LD-20WR3 URA4805LD-20WR3数据手册

URA4805LD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 92.91
50+ ¥ 85.5
100+ ¥ 82.65
500+ ¥ 79.8
1000+ ¥ 76.95
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 92.91
