WRB1203S-1WR2

产品分类: DC-DC模块
产品描述: 2700μF Remote On/Off 200KHz 自然空冷 75% 1W 303mA 3.3V 1 18V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-WRB1203S-1WR2
供应商: 期货订购
标准整包数: 1

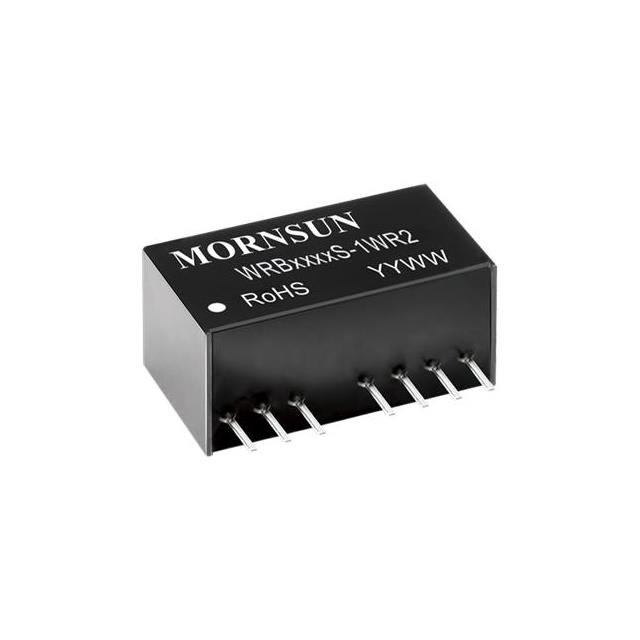

MORNSUN/广州金升阳科技 DC-DC模块 WRB1203S-1WR2

WRB1203S-1WR2概述

    # DC/DC 模块电源 WRAS-1WR2 & WRBS-1WR2 系列技术手册

    产品简介


    产品类型
    DC/DC 模块电源是用于实现直流电压转换的电子元件,广泛应用于各种电力设备和控制系统中。WRAS-1WR2 & WRBS-1WR2 系列产品属于隔离型 DC/DC 转换器,适用于通信设备、仪器仪表和工业电子设备等。
    主要功能
    该系列模块电源具有以下主要功能:
    - 宽输入电压范围:2:1,适用于不同类型的电源系统。
    - 高效率,典型满载效率可达 70%~80%。
    - 支持宽工作温度范围:-40℃ 至 +85℃,适应恶劣环境。
    - 低纹波噪声,适用于对电源质量要求高的场合。
    - 短路保护功能,具备自恢复能力。
    - 输出可关断,支持遥控控制。
    - ISO 认证:EN62368-1 和 BS EN62368-1。
    应用领域
    通信设备、仪器仪表、工业自动化、医疗设备、电力系统监控等领域。

    技术参数


    输入特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电流(满载/空载) | mA |
    | 5VDC 输入 | 281 | 290 | 40
    | 12VDC 输入 | 111 | 114 | 15
    | 24VDC 输入 | 55 | 57 | 6
    | 48VDC 输入 | 27 | 28 | 4
    | 输入冲击电压(1sec.max.) | VDC |
    | 5VDC 输入 | -0.7 12
    | 12VDC 输入 | -0.7 25
    | 24VDC 输入 | -0.7 50
    | 48VDC 输入 | -0.7 100
    输出特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压精度 ±2~5 | ±1~3 | % |
    | 空载输出电压精度 ±1.5 | ±5 | % |
    | 线性调节率 ±0.2 | ±0.5 | % |
    | 负载调节率 ±0.4 | ±0.75 | % |
    | 瞬态恢复时间 | 0.5 | 2 | ms
    | 温度漂移系数 ±0.02 | ±0.03 | %/℃ |
    通用特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 隔离电压 1500 VDC |
    | 绝缘电阻 | 1000 MΩ |
    | 开启电压 4.5 VDC |
    | 关断电压 36 VDC |

    产品特点和优势


    WRAS-1WR2 & WRBS-1WR2 系列模块电源具有以下几个显著特点和优势:
    - 超小型 SIP 封装:占用空间小,方便集成到紧凑的电路板设计中。
    - 宽输入电压范围:2:1 的输入电压范围提高了系统的灵活性。
    - 良好的工作温度范围:从 -40℃ 到 +85℃,适合各种恶劣环境。
    - 高效率:典型满载效率达到 70%~80%,节能高效。
    - 隔离稳压:1500VDC 的隔离电压,防止输入与输出之间的干扰。
    - 低纹波噪声:适用于对电源质量要求高的应用。
    - 短路保护和输出可关断:增强系统的稳定性和安全性。
    - 低成本设计:适用于通信设备、仪器仪表和工业电子应用。

    应用案例和使用建议


    使用场景
    这些模块电源在许多领域都有广泛应用,例如通信基站、服务器、工业控制系统等。特别是在需要较高稳定性和可靠性的地方,如医疗设备、航空航天设备和轨道交通设备。
    使用建议
    - 在设计电路时,可以参考手册中的推荐电路进行设计,以获得最佳效果。
    - 使用时需要注意输入电源的稳定性,以确保模块电源的正常运行。
    - 为了减小输入输出纹波,可以在输入输出端外接电容,但容量不得超过产品规格。

    兼容性和支持


    - 该系列产品具有较强的兼容性,可以方便地集成到现有系统中。
    - 广州金升阳科技有限公司提供了详细的技术支持和售后服务,包括产品定制和应用咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查输入电压是否在规定范围内。|
    | 输出电压不稳定 | 确保输入电源的稳定性。 |
    | 纹波噪声较大 | 外接电容以减小纹波。 |
    | 模块过热 | 检查散热设计是否合理。 |
    | 模块损坏 | 查看输入电压是否超过最大值。 |

    总结和推荐


    综上所述,WRAS-1WR2 & WRBS-1WR2 系列 DC/DC 模块电源具有多种优势,包括小巧的封装、宽输入电压范围、高效率和强大的工作温度范围等。其广泛的应用场景和可靠的安全性能使其成为许多工业领域的理想选择。如果您正在寻找一种高效、稳定且灵活的 DC/DC 转换解决方案,我们强烈推荐这款产品。

WRB1203S-1WR2参数

参数
输出电流最大值 303mA
类型 -
转换效率 75%
特性 Remote On/Off
开关频率 200KHz
输出方式 -
输出电压组数 1
输入电压最大值 18V
输入电压最小值 9V
输出总功率 1W
输出电压 3.3V
散热方式 自然空冷
最大容性负载 2700μF
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRB1203S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRB1203S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRB1203S-1WR2 WRB1203S-1WR2数据手册

WRB1203S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 28.525
50+ ¥ 26.25
100+ ¥ 25.375
500+ ¥ 24.5
1000+ ¥ 23.625
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.52
