WRB0505ZP-3WR2

产品分类: DC-DC模块
产品描述: 4700μF Remote On/Off 200KHz 自然空冷 74% 3W 600mA 5V 1 9V 4.5V Fixed DIP 通孔安装 32mm*20mm*10.8mm
供应商型号: SG-WRB0505ZP-3WR2
供应商: 期货订购
标准整包数: 1

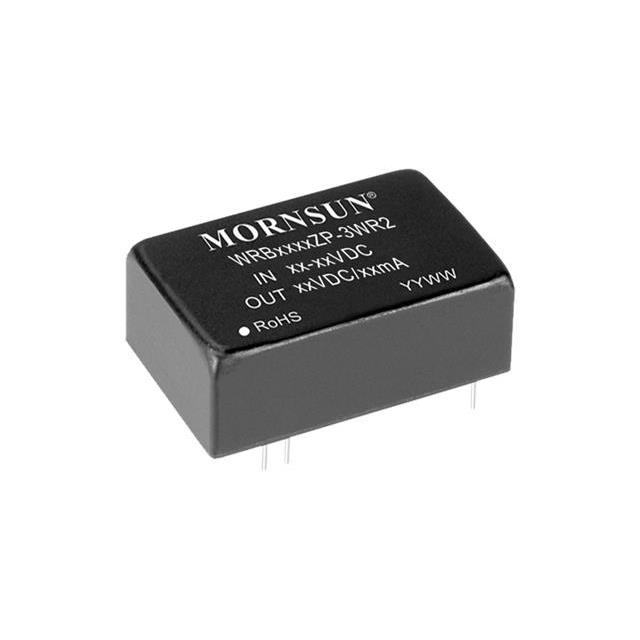

MORNSUN/广州金升阳科技 DC-DC模块 WRB0505ZP-3WR2

WRB0505ZP-3WR2概述

    # DC/DC 模块电源 WRAZP-3WR2 & WRBZP-3WR2 系列技术手册

    产品简介


    DC/DC 模块电源 WRAZP-3WR2 & WRBZP-3WR2 系列是专为通信设备、仪器仪表和工业电子应用而设计的高性能电源模块。这些模块具有 3W 的额定功率,支持 2:1 的宽电压输入范围,具备正负双路或单路隔离稳压输出。它们采用 DIP 封装形式,适用于各种需要高效率、稳定性和紧凑尺寸的应用场合。

    技术参数


    输入特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输入电流(满载/空载) mA |
    | 反射纹波电流
    | 输入冲击电压(1sec. max.) VDC |
    | 启动电压 VDC |
    输出特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输出电压精度 ±1 | ±3 | % |
    | 空载输出电压精度 ±1.5 | ±5 | % |
    | 输出电压平衡度 | 双路输出,平衡负载 | ±0.5 | ±1 | % |
    | 线性调节率 | 满载,输入电压从低电压到高电压 | ±0.2 | ±0.5 | % |
    | 负载调节率 | 从 5% 到 100% 负载 | ±0.2 | ±0.5 | % |
    | 瞬态恢复时间 | 25% 负载阶跃变化 0.5 | 2 | ms |
    | 瞬态响应偏差 ±2 | ±5 | % |
    | 温度漂移系数 | 满载 | ±0.02 | ±0.03 | %/℃ |
    | 纹波 & 噪声 | 20MHz 带宽,标称输入电压 100 | 120 | mVp-p |
    通用特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 隔离电压 | 输入-输出,测试时间 1 分钟,漏电流小于 1mA 1500 | VDC |
    | 绝缘电阻 | 输入-输出,绝缘电压 500VDC 1000 | MΩ |
    | 隔离电容 | 输入-输出,100kHz/0.1V 120 | pF |
    | 工作温度 | 温度≥85℃降额使用 85 | ℃ |
    | 存储温度 | 125 | ℃ |
    物理特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 外壳材料 铝合金 |
    | 封装尺寸 32.00 x 20.00 x 10.80 mm |
    | 重量 14 g (Typ.) |

    产品特点和优势


    1. 宽电压输入范围:2:1 的宽电压输入范围使得产品能适应多种不同的电源输入环境。
    2. 高效率:效率高达 86%,保证了电源的高转换效率。
    3. 隔离电压:隔离电压达 1500VDC,确保了极高的电气隔离性能。
    4. 短路保护:具有可持续短路保护和自恢复功能,保障系统的稳定性。
    5. 工作温度范围广:可在 -40℃ 到 +85℃ 的宽温度范围内正常工作。
    6. 认证齐全:通过 UL60950 和 EN62368 认证,符合国际标准。

    应用案例和使用建议


    应用案例
    这些模块广泛应用于通信设备、仪器仪表和工业电子系统。例如,在通信基站中,这些模块可以为各种通信设备提供稳定的直流电源。在医疗设备中,这些模块可以确保系统的稳定运行。
    使用建议
    1. 负载要求:为确保高效可靠工作,输出最小负载不应低于额定负载的 5%。如果所需功率较小,应在输出端并联一个消耗功率大于等于 5%的额定功率的电阻。
    2. 纹波抑制:若需要进一步降低输入输出纹波,可增大输入输出外接电容或选用等效阻抗值小的电容。
    3. EMC 解决方案:推荐使用特定的电路配置来应对电磁干扰(EMI)和电磁抗扰性(EMS),详见手册中的相关章节。

    兼容性和支持


    - 兼容性:该模块与其他电子元器件和设备具有良好的兼容性,能够方便地集成到现有的系统中。
    - 支持:厂商提供了详尽的技术支持文档,包括设计参考和常见问题解答,确保用户能够轻松上手并解决问题。

    常见问题与解决方案


    1. 纹波和噪声过高
    - 解决方案:增加输入输出电容或选用阻抗值小的电容,确保纹波和噪声在允许范围内。

    2. 启动电压不稳定
    - 解决方案:检查输入电源是否符合规定的启动电压范围,必要时添加稳压电路。
    3. 散热不良导致过热
    - 解决方案:确保模块周围有足够的通风空间,避免高温环境下长时间工作。

    总结和推荐



    总结


    DC/DC 模块电源 WRAZP-3WR2 & WRBZP-3WR2 系列凭借其宽电压输入范围、高效率、高隔离电压和可持续短路保护等特性,在多个应用领域表现出色。尤其适合通信设备、仪器仪表和工业电子系统。
    推荐
    综上所述,强烈推荐此系列电源模块用于需要高稳定性和可靠性的电子系统。其在不同温度范围内的优异表现和全面的安全认证使其成为市场上极具竞争力的产品。

WRB0505ZP-3WR2参数

参数
输入电压最大值 9V
最大容性负载 4700μF
开关频率 200KHz
输出方式 Fixed
输入电压最小值 4.5V
特性 Remote On/Off
转换效率 74%
输出电流最大值 600mA
散热方式 自然空冷
类型 -
输出电压组数 1
输出总功率 3W
输出电压 5V
长*宽*高 32mm*20mm*10.8mm
通用封装 DIP
安装方式 通孔安装
包装方式 管装

WRB0505ZP-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRB0505ZP-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRB0505ZP-3WR2 WRB0505ZP-3WR2数据手册

WRB0505ZP-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.49
50+ ¥ 34.5
100+ ¥ 33.35
500+ ¥ 32.2
1000+ ¥ 31.05
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.49
