K7803MT-500R4

产品分类: DC-DC模块
产品描述: 470μF 宽电压输入,非隔离稳压单路输出 2MHz 自然空冷 82% 1.65W 300mA ±3.3V 1 32V 7V DC DFN 贴片安装 9mm*7mm*3.1mm
供应商型号: SG-K7803MT-500R4
供应商: 期货订购
标准整包数: 1

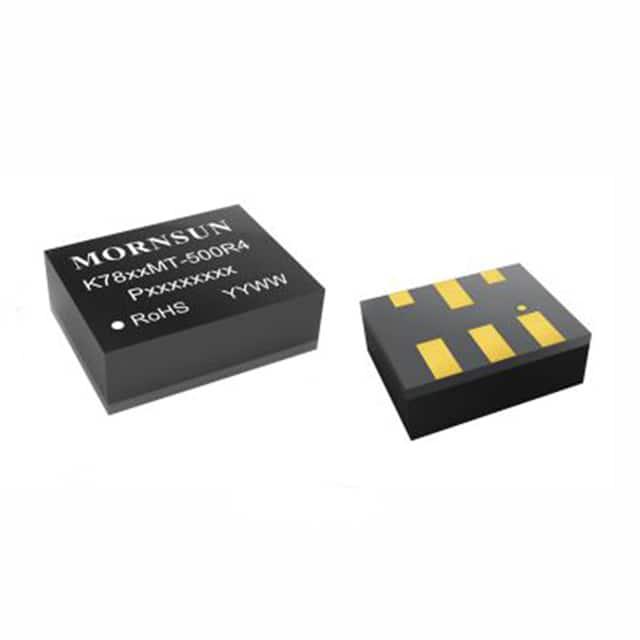

MORNSUN/广州金升阳科技 DC-DC模块 K7803MT-500R4

K7803MT-500R4概述

    DC/DC 模块电源 K78MT-500R4 系列技术手册解读

    产品简介


    K78MT-500R4 系列是广州金升阳科技有限公司生产的高效率开关稳压器。这一系列 DC/DC 模块电源包括多个型号,提供不同的输出电压选项,如 3.3V, 5V, 6.5V, 9V, 12V 和 15V。它们主要用于工业控制、电力设备、仪器仪表等多个行业,以满足不同应用场合的需求。

    技术参数


    以下是各型号的主要技术参数汇总:
    | 产品型号 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流(mA) | 满载效率(%) |

    | K7803MT-500R4 | 4.5-36 | 3.3 | 500 | 89/79/71 |
    | K7805MT-500R4 | 6.5-36 | 5 | 500 | 91/83/78 |
    | K78X6MT-500R4 | 8-36 | 6.5 | 500 | 91/85/81 |
    | K7809MT-500R4 | 12-36 | 9 | 500 | 92/90/86 |
    | K7812MT-500R4 | 15-36 | 12 | 500 | 92/91/86 |
    | K7815MT-500R4 | 18-36 | 15 | 500 | 91/91/87 |
    这些产品在空载状态下,输入电流极低,仅为 0.1mA。同时,它们具有高效率(最高达 92%),并且具备良好的线性调节率和负载调节率,确保稳定输出。此外,它们通过了多项国际认证,如 EN62368 和 AEC-Q100。

    产品特点和优势


    - 超小体积与轻量化设计:采用了 9.00 x 7.00 x 3.10mm 的超薄 DFN 封装,仅重 0.58g,非常适合空间受限的应用场景。
    - 宽泛的工作温度范围:从 -40℃ 至 +105℃,适应多种恶劣环境。
    - 高效率与低空载功耗:满载时效率高达 92%,在无人为干预的情况下保持超低功耗。
    - 多重保护功能:具备短路保护,输出电压调节功能,增强了产品的可靠性。
    - 符合多项国际标准:如 EN62368 和 AEC-Q100,符合国际规范,提升市场竞争力。

    应用案例和使用建议


    该系列 DC/DC 模块电源广泛应用于工业自动化、智能电网、电力系统监控等领域。例如,在自动化生产线中,K78MT-500R4 系列可以为传感器和其他控制设备提供稳定可靠的电源支持。为了优化使用效果,建议在电路设计时参考典型应用电路和推荐的 EMC 解决方案电路。
    - 正输出应用:对于输出 3.3V、5V 或 6.5V 的产品,推荐的 C1 和 C2 电容值分别为 10µF/50V 和 22µF/10V。对于更高的输出电压(9V、12V、15V),建议使用更大的电容值(22µF/16V 或更高)。
    - 负输出应用:同样需要注意电容的选择,并根据实际情况调整。

    兼容性和支持


    K78MT-500R4 系列与大多数常见的电子元器件和设备兼容。如果需要特定的支持或定制服务,可以直接联系制造商的技术支持团队。广州金升阳科技有限公司提供了详细的焊接指导文档,帮助用户顺利完成安装。

    常见问题与解决方案


    - 问题:如何防止电压尖峰损坏模块?
    - 解决方案:当输入电压超过 30VDC 时,需在输入端外接 22uF/50V 的电解电容。

    - 问题:如何调节输出电压?
    - 解决方案:利用 Trim 脚通过外部电阻进行输出电压的微调,详见技术手册中关于 Trim 使用的部分。

    总结和推荐


    总体而言,K78MT-500R4 系列 DC/DC 模块电源凭借其高效率、小巧体积、宽泛的工作温度范围以及全面的安全防护机制,成为工业控制和仪器仪表领域不可或缺的优质选择。推荐在对空间要求严格且需高可靠性电源供应的应用场景中使用该系列产品。如果您需要进一步技术支持或定制化服务,广州金升阳科技有限公司提供专业的一站式解决方案。

K7803MT-500R4参数

参数
散热方式 自然空冷
输出方式 DC
输出电压组数 1
开关频率 2MHz
特性 宽电压输入,非隔离稳压单路输出
最大容性负载 470μF
输出电压 ±3.3V
输入电压最小值 7V
输出电流最大值 300mA
转换效率 82%
输出总功率 1.65W
输入电压最大值 32V
类型 -
长*宽*高 9mm*7mm*3.1mm
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

K7803MT-500R4厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K7803MT-500R4数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 K7803MT-500R4 K7803MT-500R4数据手册

K7803MT-500R4封装设计

查看详情并下载
Symbol
Footprint
3D Model
