K7803MT-1000R4

产品分类: DC-DC模块
产品描述: 330μF 非隔离电源,芯片级电源 1MHz 自然空冷 85% 3.3W 500mA ±3.3V 1 27V 8V DC DFN 贴片安装 9mm*7mm*3.1mm
供应商型号: ESY-K7803MT-1000R4
供应商: 海外现货
标准整包数: 1

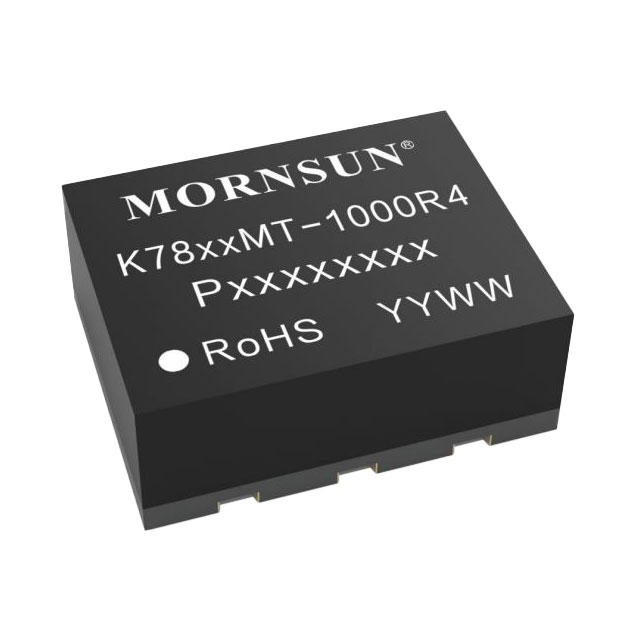

MORNSUN/广州金升阳科技 DC-DC模块 K7803MT-1000R4

K7803MT-1000R4概述

    K78MT-1000R4 系列 DC/DC 模块电源技术手册

    1. 产品简介


    K78MT-1000R4 系列 是由广州金升阳科技有限公司开发的一系列高效、稳定且高集成度的DC/DC模块电源。这些模块集成了多种先进的技术,能够在不同的输入电压范围内提供精确稳定的输出电压。它们主要应用于工业自动化、电力系统、医疗设备等领域,为各种复杂应用场景提供了可靠的电源解决方案。

    2. 技术参数


    - 输入电压范围:4.75-36VDC
    - 输出电压:3.3V, 5V, 6.5V, 9V, 12V, 15V
    - 最大输出电流:3.3V输出:1000mA,其他输出:500mA
    - 满载效率:最高可达94%
    - 空载输入电流:最低0.1mA
    - 工作温度范围:-40°C 至 +105°C
    - 最大容性负载:680μF
    - 纹波&噪声:20MHz带宽,典型值为75mVp-p
    - 开关频率:典型值为1.0MHz
    - 平均无故障时间(MTBF):MIL-HDBK-217F@25°C 8552小时
    - 封装尺寸:9.00 × 7.00 × 3.10mm
    - 认证标准:EN62368, AEC-Q100(测试中)

    3. 产品特点和优势


    - 超小体积:采用DFN封装(9.00 × 7.00 × 3.10mm),适合紧凑型设计。
    - 宽工作温度范围:支持-40°C至+105°C的工作温度范围,适应严苛环境。
    - 高效率:最高效率达94%,显著降低功耗。
    - 空载功耗低:空载输入电流低至0.1mA,延长待机时间。
    - 短路保护:可持续短路保护并自动恢复。
    - 符合多项标准:满足EN62368、AEC-Q100等多项认证要求。
    - 应用广泛:适用于工控、电力、仪表等行业。

    4. 应用案例和使用建议


    - 工控设备:在自动化控制系统中,K78MT-1000R4系列可作为稳定的电源供应,确保设备正常运行。
    - 电力系统:在电力变换装置中,这款电源能够提供稳定且高效的输出电压,支持设备长时间稳定工作。
    - 医疗设备:在医疗设备中,其高效率和宽工作温度范围能够确保设备在不同环境下稳定运行。
    使用建议:
    - 输入电容:当输入电压超过30VDC时,需外接22uF/50V的电解电容,以防止电压尖峰损坏模块。
    - 布局布线:C1和C2的电容值可根据需要适当加大,推荐使用低ESR的钽电容和电解电容,并尽量靠近产品引脚安装。
    - EMC设计:参照推荐电路图进行EMC设计,确保良好的电磁兼容性。

    5. 兼容性和支持


    - 兼容性:与标准的DFN封装兼容,可以方便地集成到现有的PCB设计中。
    - 厂商支持:广州金升阳科技有限公司提供技术支持和售后服务,包括技术咨询、产品定制等服务。

    6. 常见问题与解决方案


    - 问题1:模块过热
    - 解决方案:检查系统散热是否良好,适当增加外部散热片或调整散热结构。
    - 问题2:输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,检查电容值是否匹配。
    - 问题3:电磁干扰
    - 解决方案:参照推荐电路图设计,加强滤波电路的设计,确保良好的EMC性能。

    7. 总结和推荐


    K78MT-1000R4 系列是一款高效率、高集成度、高性能的DC/DC模块电源。它不仅具备出色的电气性能和环境适应能力,还拥有超小体积和优良的可靠性。无论是工控、电力还是医疗等领域,这款电源都能提供可靠的支持。强烈推荐给需要稳定电源解决方案的应用场合。

K7803MT-1000R4参数

参数
散热方式 自然空冷
开关频率 1MHz
转换效率 85%
最大容性负载 330μF
输出电压 ±3.3V
输出方式 DC
类型 -
输出总功率 3.3W
输入电压最大值 27V
输入电压最小值 8V
特性 非隔离电源,芯片级电源
输出电流最大值 500mA
输出电压组数 1
长*宽*高 9mm*7mm*3.1mm
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

K7803MT-1000R4厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

K7803MT-1000R4数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 K7803MT-1000R4 K7803MT-1000R4数据手册

K7803MT-1000R4封装设计

查看详情并下载
Symbol
Footprint
3D Model
