首页  >  产品百科  >  URA2405ZP-10WR3

URA2405ZP-10WR3

产品分类: DC-DC模块
产品描述: 1000μF 4:1宽压输入灌封,正负输出 350KHz 自然空冷 83% 10W ±1A ±5V 2 36V 9V DC DIP 通孔安装 32mm*20mm*18mm
供应商型号: SG-URA2405ZP-10WR3
供应商: 期货订购
标准整包数: 1

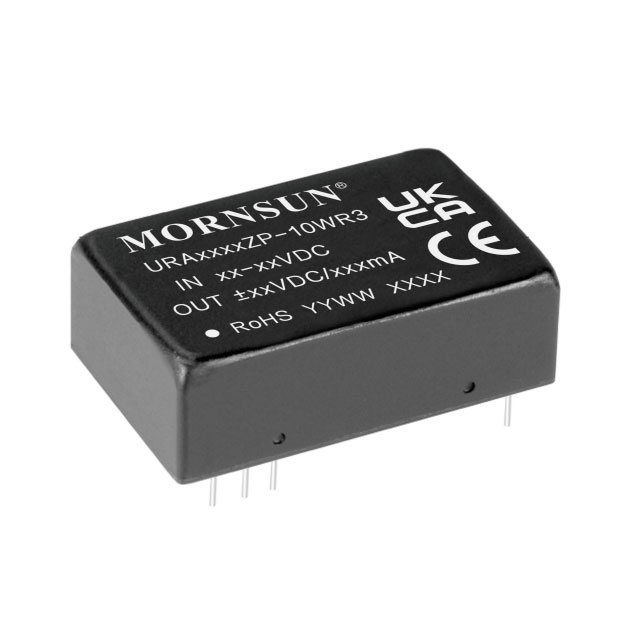

MORNSUN/广州金升阳科技 DC-DC模块 URA2405ZP-10WR3

URA2405ZP-10WR3概述


    产品简介


    URAZP-10WR3 & URBZP-10WR3 系列 DC/DC 模块电源是一款高效能的电源转换模块,主要适用于需要超宽电压输入范围的应用场景。该系列产品具备单路或双路输出选项,电压范围从±3.3V到±15V,且均采用了隔离稳压技术。凭借其小巧的 DIP 封装形式,这些模块非常适合空间有限的设计,同时广泛应用于工业控制、电力系统、仪器仪表、通信设备以及铁路行业等领域。

    技术参数


    | 参数 | 描述 |

    | 输出功率 | 10W |
    | 输入电压范围 | 9-36VDC(单路输出),18-75VDC(双路输出) |
    | 输出电压精度 | ±0.5%至±2%,具体取决于型号 |
    | 工作效率 | 高达88% |
    | 空载功耗 | 0.12W |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C 至 +85°C |
    | 输入欠压保护 | 支持 |
    | 输出保护 | 过流、过压、短路保护 |
    | 认证 | RoHS,EN62368,EN50155 |

    产品特点和优势


    该系列产品以其出色的性能赢得了市场的高度评价。其超宽输入电压范围(4:1)极大提升了适应性,使其能够在多种供电环境下稳定运行。高效率和低空载功耗不仅提高了能效,还降低了系统的整体能耗。此外,隔离电压达到1500VDC,确保了用户的安全使用。裸机符合CISPR32/EN55032 CLASS A标准,表明其电磁兼容性表现优秀,适合严苛环境下的部署。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于PLC控制器的电源供应,确保稳定的电压输出以应对恶劣的工作环境。
    2. 轨道交通:在列车通信系统中作为信号电源,提供可靠的能源支持。
    3. 通信设备:为无线基站提供安全隔离的电源保障。
    使用建议
    - 在使用过程中,务必注意输入电压不得超过规定的最大值,避免造成永久性损坏。
    - 对于可能存在的电压尖峰,应在外接合适的电解电容,推荐容量为1000μF,以保护电路。
    - 为了进一步减少纹波和噪声,可以考虑增加额外的外部滤波电容。

    兼容性和支持


    URAZP-10WR3 & URBZP-10WR3 系列产品与多种主流接口标准兼容,便于集成到现有系统中。广州金升阳科技有限公司提供了详尽的技术文档和支持服务,包括但不限于应用指南和技术培训。对于特殊需求,公司还可以提供定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出规定范围,必要时调整输入电容值。 |
    | 设备无法启动 | 确认控制脚是否正确连接至TTL高电平或低电平,检查输入电压是否符合要求。 |
    | 输出电流不足 | 检查负载是否超出了额定值,同时确认输出滤波电容是否正确配置。 |

    总结和推荐


    总体而言,URAZP-10WR3 & URBZP-10WR3 系列 DC/DC 模块电源凭借其高效能、高可靠性以及良好的性价比,在众多领域内表现出色。无论是工业控制还是通信设备,这些模块都展现了强大的适配能力和卓越的性能。因此,强烈推荐给需要高性能电源解决方案的专业人士和技术团队。
    如果您正在寻找一款兼具灵活性和稳定性的电源模块,那么这款产品无疑是理想的选择。广州金升阳科技有限公司将继续致力于技术创新和服务优化,为客户提供最优质的产品体验。

URA2405ZP-10WR3参数

参数
输出电压 ±5V
类型 -
开关频率 350KHz
输出方式 DC
输出总功率 10W
输入电压最大值 36V
转换效率 83%
最大容性负载 1000μF
输出电压组数 2
特性 4:1宽压输入灌封,正负输出
输出电流最大值 ±1A
输入电压最小值 9V
散热方式 自然空冷
长*宽*高 32mm*20mm*18mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
包装方式 管装

URA2405ZP-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URA2405ZP-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URA2405ZP-10WR3 URA2405ZP-10WR3数据手册

URA2405ZP-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 69.927
50+ ¥ 64.35
100+ ¥ 62.205
500+ ¥ 60.06
1000+ ¥ 57.915
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.92
