IF0515XT-1WR3

产品分类: DC-DC模块
产品描述: 560μF 250KHz 自然空冷 71% 1W 67mA 15V 1 5.25V 4.75V SMD 贴片安装 15.24mm*11.4mm*7.25mm
供应商型号: SG-IF0515XT-1WR3
供应商: 期货订购
标准整包数: 1

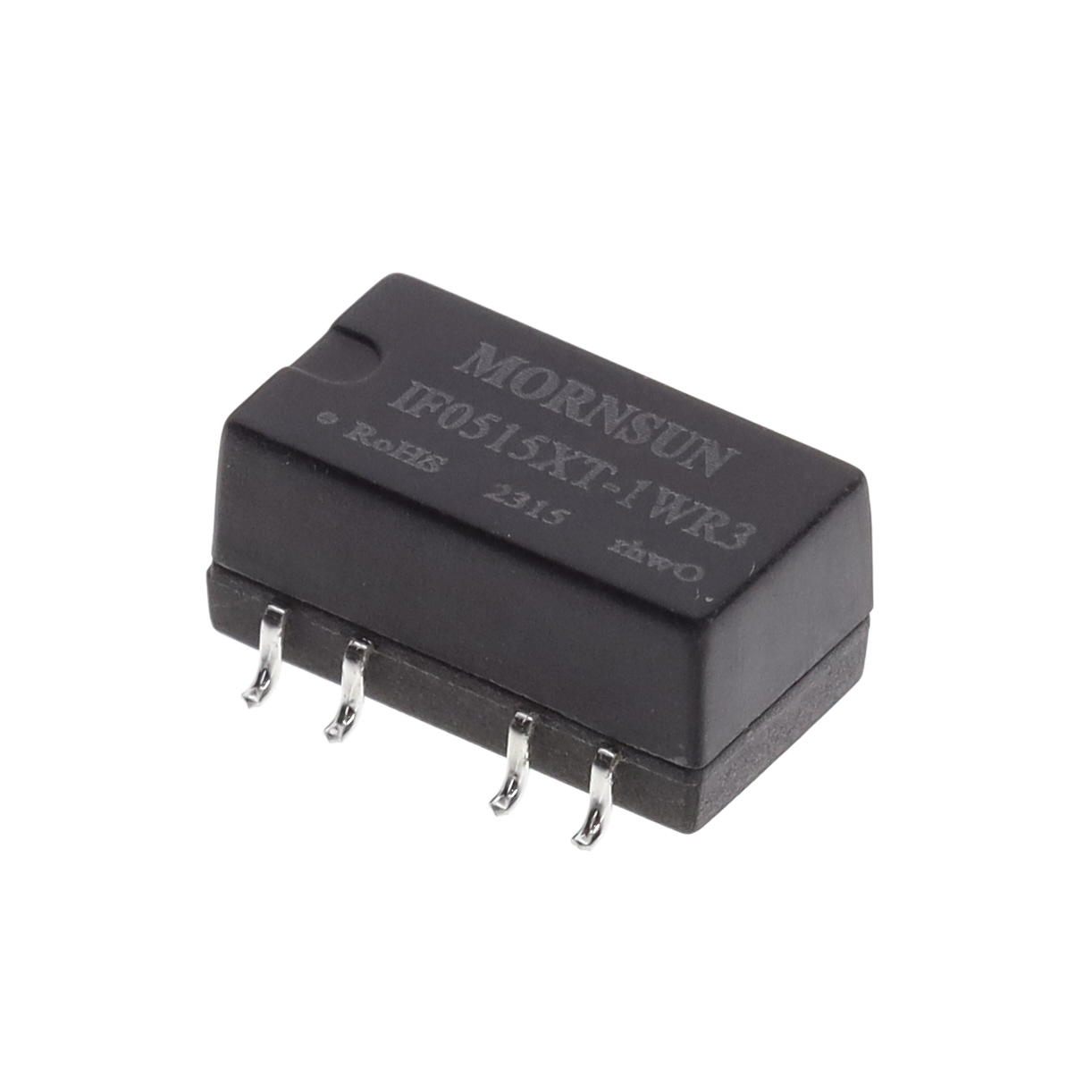

MORNSUN/广州金升阳科技 DC-DC模块 IF0515XT-1WR3

IF0515XT-1WR3概述

    DC/DC 模块电源 IF05XT-1WR3 系列技术手册解析

    产品简介


    IF05XT-1WR3 系列是由广州金升阳科技有限公司生产的 DC/DC 模块电源,专为需要产生一组与输入电源隔离的电压的应用场合设计。它广泛应用于前级干扰隔离、地干扰消除、纯数字电路、电压隔离转换以及一般低频模拟电路等场合。该系列的产品适用于广泛的工业控制、通信设备、仪器仪表等领域。

    技术参数


    以下是 IF05XT-1WR3 系列的主要技术参数:
    | 产品型号 | 输入电压范围 (VDC) | 输出电压 (VDC) | 输出电流 (mA) | 满载效率 (%) |

    | IF0503XT-1WR3 | 4.75 - 5.25 | 3.3 | 250 | 62 / 66 |
    | IF0505XT-1WR3 | 4.75 - 5.25 | 5 | 200 | 65 / 69 |
    | IF0509XT-1WR3 | 8.5 - 9.5 | 9 | 111 | 66 / 70 |
    | IF0512XT-1WR3 | 11 - 13 | 12 | 84 | 67 / 71 |
    | IF0515XT-1WR3 | 14 - 16 | 15 | 67 | 67 / 71 |
    输入特性
    - 输入电流(满载/空载):3.3VDC 输出:303/5 mA,5VDC 输出:290/5 mA,9VDC 输出:286/6 mA,12VDC/15VDC 输出:282/9 mA
    - 反射纹波电流:≤ 30
    - 输入滤波器类型:电容滤波
    - 热插拔:不支持
    输出特性
    - 输出电压精度:±3%
    - 线性调节率:±0.25%
    - 纹波&噪声:≤ 100 mVp-p @ 20 MHz 带宽
    - 短路保护:可持续,自恢复
    通用特性
    - 隔离电压:3000 VDC
    - 绝缘电阻:1000 MΩ
    - 工作温度范围:-40℃ to +85℃
    - 存储温度:-55℃ to +125℃
    - 平均无故障时间(MTBF):3500 小时 @ 25℃
    - EMC 特性:符合 CISPR32/EN55032 CLASS B 和 IEC/EN61000-4-2 的静电放电标准

    产品特点和优势


    IF05XT-1WR3 系列具有以下显著特点:
    - 可持续短路保护:确保长时间稳定运行。
    - 低空载输入电流:降低能耗,提高能效。
    - 宽广的工作温度范围:适应恶劣环境。
    - 高隔离电压:3000 VDC,适用于高电压隔离需求。
    - 国际标准引脚方式:易于集成。
    - SMD 封装:适合自动化生产和紧凑设计。

    应用案例和使用建议


    根据手册中的应用示例,IF05XT-1WR3 系列可以用于以下场景:
    - 前级干扰隔离场合:通过隔离输入电源来避免外部干扰。
    - 地干扰消除场合:在地线上减少干扰,提高信号质量。
    - 纯数字电路场合:为数字电路提供稳定可靠的电源。
    使用建议:
    1. 为减少输入输出纹波,可在输入输出端连接一个电容滤波网络,但需选择合适的滤波电容值,以避免启动问题。
    2. 对于每个输出,在确保安全可靠工作的条件下,推荐的容性负载值详见表 1。

    兼容性和支持


    - 兼容性:该产品与其他标准接口的电子元器件兼容,可通过SMD方式进行集成。
    - 支持:制造商提供详细的技术文档和应用指南,用户可以直接与公司技术人员联系获取定制服务和支持。

    常见问题与解决方案


    1. 问题:启动过程中出现异常纹波。
    - 解决方案:检查输入电容值是否合适,必要时调整为推荐值。

    2. 问题:输入电压不稳定导致输出电压波动。
    - 解决方案:确认输入电源稳定,并检查输入滤波电容是否正确安装。

    3. 问题:短路保护不起作用。
    - 解决方案:确认是否设置正确的短路保护阈值,并检查电路是否有接触不良现象。

    总结和推荐


    IF05XT-1WR3 系列是一款高效稳定的 DC/DC 模块电源,具备多种显著优势,包括可持续短路保护、低空载输入电流和宽广的工作温度范围等。这些特点使其在多种应用场景中表现出色。此外,制造商提供的丰富支持和技术文档也极大地提升了产品的易用性。因此,我们强烈推荐这款产品给需要高性能电源解决方案的用户。

IF0515XT-1WR3参数

参数
输入电压最小值 4.75V
输出电压组数 1
转换效率 71%
散热方式 自然空冷
特性 -
输入电压最大值 5.25V
输出总功率 1W
输出电流最大值 67mA
类型 -
开关频率 250KHz
输出电压 15V
输出方式 -
最大容性负载 560μF
长*宽*高 15.24mm*11.4mm*7.25mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IF0515XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

IF0515XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 IF0515XT-1WR3 IF0515XT-1WR3数据手册

IF0515XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.4956
50+ ¥ 15.18
100+ ¥ 14.674
500+ ¥ 14.168
1000+ ¥ 13.662
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.49
