URB1D05LD-20WR3

产品分类: DC-DC模块
产品描述: 10000μF Adjustable Output 270KHz 自然空冷 85% 20W 4A 5V 2 160V 40V DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: NA-URB1D05LD-20WR3
供应商: 海外现货
标准整包数: 1

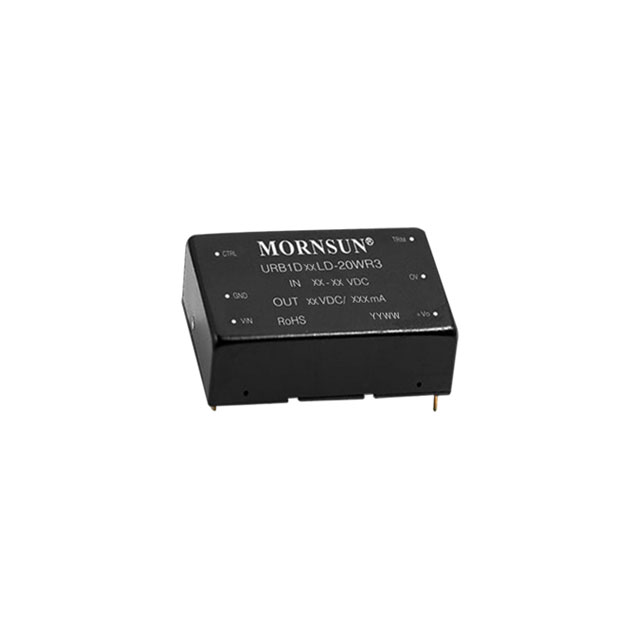

MORNSUN/广州金升阳科技 DC-DC模块 URB1D05LD-20WR3

URB1D05LD-20WR3概述

    URB1DLD-20WR3系列DC/DC模块电源技术手册

    产品简介


    URB1DLD-20WR3系列是广州金升阳科技有限公司生产的DC/DC转换器,具备20W的输出功率和40-160VDC的超宽输入电压范围。这些模块电源具有高效率(最高可达87%)和强大的电气特性,适用于广泛的工业应用,尤其是铁路车载电子设备。

    技术参数


    - 输入电压范围: 40-160VDC
    - 输出电压范围: 3.3V、5V、12V、15V、24V
    - 满载效率: 最高达87%
    - 隔离电压: 2250VDC
    - 工作温度范围: -40°C 至 +85°C
    - 纹波噪声: 最高100mVp-p(在20MHz带宽和5%-100%负载条件下)
    - 输入欠压保护: 28V-33V
    - 输出保护: 短路、过流、过压保护
    - 认证: EN50155/EN60950、IEC60950/UL60950、CE
    - 物理尺寸:
    - 卧式封装:50.80 × 25.40 × 11.80mm(不带散热片),51.40 × 26.20 × 16.50mm(带散热片)
    - A2S接线式封装:76.00 × 31.50 × 21.20mm(不带散热片),76.00 × 31.50 × 25.30mm(带散热片)
    - A4S导轨式封装:76.00 × 31.50 × 25.80mm(不带散热片),76.00 × 31.50 × 29.90mm(带散热片)

    产品特点和优势


    URB1DLD-20WR3系列模块电源具有以下显著优势:
    - 超宽输入电压范围: 适用于多种供电系统。
    - 隔离稳压: 达到2250VDC的隔离电压,增强安全性能。
    - 工作温度范围广: -40°C至+85°C,适用于极端环境。
    - 全面的保护功能: 包括输入欠压保护、输出短路、过流和过压保护。
    - EMC特性优秀: 满足EN50121-3-2和CISPR32/EN55032标准。

    应用案例和使用建议


    - 应用案例: 广泛应用于铁路车载电子设备,如72V、96V、110V的设备。
    - 使用建议: 根据不同的应用场景选择合适的封装类型(A2S接线式或A4S导轨式)。根据负载特性选择适当的输入输出电容值以减小纹波。

    兼容性和支持


    - 兼容性: 可与其他符合EMC标准的设备和系统兼容。
    - 支持和维护: 详尽的技术文档和支持服务,可以向公司技术部门咨询具体问题。

    常见问题与解决方案


    - 输入电压不稳定导致输出异常:检查输入电压是否在40-160VDC范围内,并确认输入端是否有良好的电容滤波。
    - 输出电压不稳定:检查Trim电阻连接是否正确,参考技术手册调整输出电压。

    总结和推荐


    URB1DLD-20WR3系列模块电源凭借其超宽的输入电压范围、优秀的电气特性和稳定的工作表现,在工业应用领域表现出色。其广泛的温度适应性和全面的保护功能使其成为理想的电源解决方案。综合考虑性价比和技术特性,强烈推荐使用URB1DLD-20WR3系列模块电源。

URB1D05LD-20WR3参数

参数
最大容性负载 10000μF
输出总功率 20W
开关频率 270KHz
输出方式 -
输入电压最大值 160V
输出电流最大值 4A
转换效率 85%
输入电压最小值 40V
特性 Adjustable Output
输出电压组数 2
散热方式 自然空冷
输出电压 5V
类型 -
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URB1D05LD-20WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB1D05LD-20WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB1D05LD-20WR3 URB1D05LD-20WR3数据手册

URB1D05LD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 57.7368 ¥ 498.846
库存: 10
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 498.84
