首页  >  产品百科  >  WRE4815S-1WR2

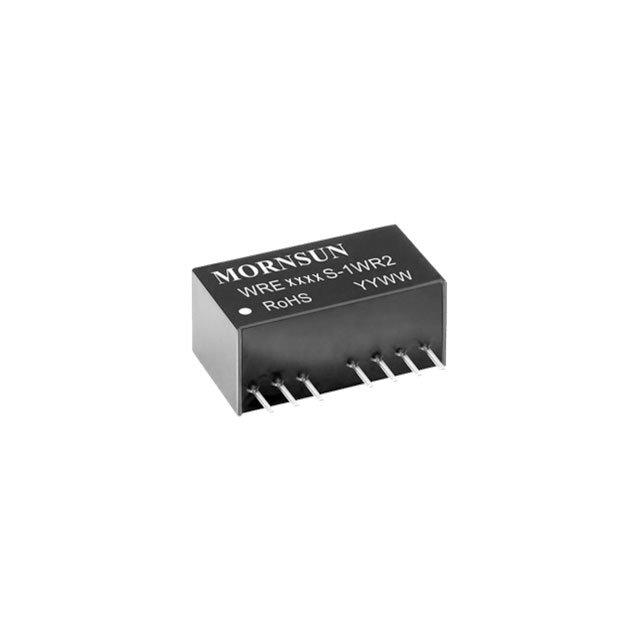

WRE4815S-1WR2

产品分类: DC-DC模块
产品描述: 330μF Remote On/Off 200KHz 自然空冷 80% 1W ±33mA ±15V 2 75V 36V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: XN-WRE4815S-1WR2
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 WRE4815S-1WR2

WRE4815S-1WR2概述


    产品简介


    WRES-1WR2 & WRFS-1WR2 系列是广州金升阳科技有限公司推出的隔离稳压正负双路/单路输出的DC/DC转换器。该系列产品具有超小型SIP封装,具备宽输入电压范围和良好的工作温度范围,广泛应用于通信设备、仪器仪表和工业电子等领域。该产品在-40℃至+85℃的工作温度下仍能保持稳定高效的性能。

    技术参数


    - 输入电压范围:5VDC (4.5-9V), 12VDC (9-18V), 24VDC (18-36V), 48VDC (36-75V)
    - 输出电压:±5V, ±12V, ±15V
    - 满载效率:高达79%
    - 隔离电压:3000VDC
    - 工作温度范围:-40℃ to +85℃
    - 输入电流(满载/空载):范围在40mA至286mA之间
    - 纹波噪声:带宽20MHz,最大150mVpp
    - 短路保护:可持续短路,自动恢复
    - 存储温度:-55℃ to +125℃
    - 绝缘电阻:≥1000MΩ
    - MTBF:>1000小时

    产品特点和优势


    1. 超小型SIP封装:便于空间受限的应用场合。
    2. 宽输入电压范围:提高系统兼容性。
    3. 高效率和可靠性:高功率密度,保证在各种环境下稳定工作。
    4. 过载保护:短路保护功能可实现自动恢复。
    5. 良好的温度适应性:可在极端环境下工作。

    应用案例和使用建议


    - 通信设备:在无线通信基站、交换机等设备中,确保稳定可靠的电源供应。
    - 仪器仪表:适合于测量和控制系统的电源转换。
    - 工业电子:在工业控制系统中提供可靠的电源解决方案。
    使用建议:
    - 在安装时确保输入电压范围内的稳定性,避免电压波动过大。
    - 使用合适的外部电容来减少输入输出纹波。
    - 确保最小负载不低于额定负载的5%。

    兼容性和支持


    - 兼容性:适用于多种标准电源输入,兼容性良好。
    - 技术支持:公司提供完善的售后服务和技术支持,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    1. 问:如何判断是否需要额外的电容?
    - 答:可以通过测量输入输出纹波大小来判断,若纹波过大,可适当增加电容值。
    2. 问:如何进行短路保护测试?
    - 答:通过模拟短路状态,观察模块能否自动恢复,并记录恢复时间。
    3. 问:如何设置Ctrl端功能?
    - 答:Ctrl端悬空或高阻时,模块正常输出;接高电平时模块关断,注意流入Ctrl端的电流在5-10mA为宜。

    总结和推荐


    综上所述,WRES-1WR2 & WRFS-1WR2 系列是目前市场上表现优秀的DC/DC转换器,具有高性能、高可靠性等特点。特别适用于需要高效率和稳定电源输出的应用场景。基于其出色的表现和广泛的适用性,强烈推荐在相关领域的产品开发和应用中采用。如果您对产品有任何疑问或需要技术支持,请随时联系广州金升阳科技有限公司的技术支持团队。

WRE4815S-1WR2参数

参数
输出电压组数 2
输出电流最大值 ±33mA
散热方式 自然空冷
输入电压最小值 36V
开关频率 200KHz
输出总功率 1W
特性 Remote On/Off
输出电压 ±15V
转换效率 80%
输入电压最大值 75V
最大容性负载 330μF
输出方式 -
类型 -
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
包装方式 管装

WRE4815S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRE4815S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRE4815S-1WR2 WRE4815S-1WR2数据手册

WRE4815S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
