URB4824ZP-6WR3

产品分类: DC-DC模块
产品描述: 100μF 4:1宽压输入灌封,铁路行业专用 300KHz 自然空冷 87% 6W 250mA 24V 2 75V 18V DC DIP 通孔安装 32mm*20mm*10.8mm
供应商型号: ESY-URB4824ZP-6WR3
供应商: 海外现货
标准整包数: 1

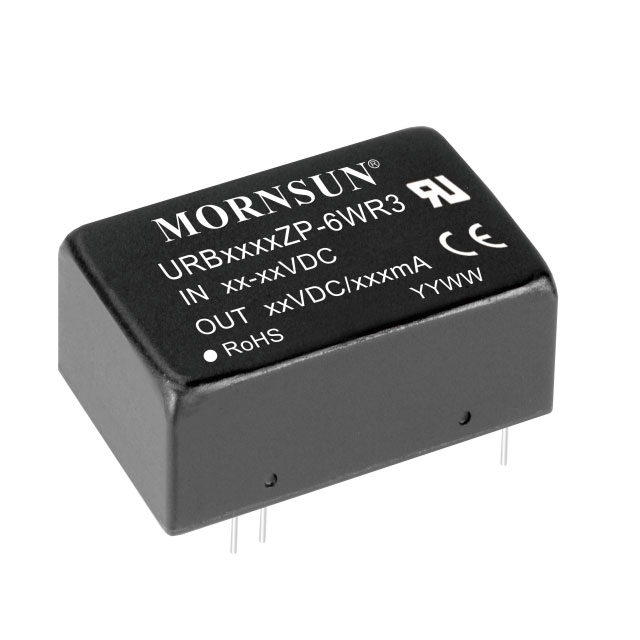

MORNSUN/广州金升阳科技 DC-DC模块 URB4824ZP-6WR3

URB4824ZP-6WR3概述

    DC/DC 模块电源 URAZP-6WR3 & URBZP-6WR3 系列产品综述

    1. 产品简介


    产品类型:DC/DC 模块电源
    主要功能:实现不同电压等级的电气隔离,提供稳定的电压输出。
    应用领域:广泛应用于工业控制、电力系统、仪器仪表、通信设备和铁路交通等领域。

    2. 技术参数


    | 参数 | 规格 |
    | :: | :: |
    | 输入电压范围(VDC) | 24(9-36), 48(18-75) |
    | 输出电压范围(VDC) | ±5, ±9, ±12, ±15, ±24 |
    | 输出功率(W) | 6 |
    | 满载效率 (%) | 75%-88% |
    | 空载功耗(W) | ≤0.12 |
    | 隔离电压(VDC) | 1500 |
    | 输入冲击电压(1秒内最大) | 50VDC(24VDC), 100VDC(48VDC) |
    | 纹波和噪声(mVp-p) | ≤85 |
    | 过压保护范围 | 110%-160%Vo |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 存储温度范围 | -55℃ 至 +125℃ |
    | 工作湿度范围 | 5%-95%RH(无凝结) |

    3. 产品特点和优势


    - 超宽输入电压范围:支持4:1的输入电压范围,适用于多种输入电压环境。
    - 高效率:满载效率高达88%,显著提升能源利用效率。
    - 低空载功耗:仅0.12W,减少能源浪费,延长设备寿命。
    - 严格的电气隔离:隔离电压达1500VDC,确保电气安全。
    - 广泛的温度适应性:可在-40℃至+85℃的环境中稳定运行。
    - 全面的保护功能:具备输入欠压、输出过压、短路和过流保护功能,确保设备可靠性。
    - 良好的电磁兼容性:通过CISPR32/EN55032 CLASS A认证,满足严格的标准要求。
    - 国际标准引脚方式:方便与其他电子设备集成,提高兼容性。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制系统:用于分布式电源系统,实现精确控制和监测。
    - 电力系统:作为备用电源系统的一部分,提供稳定的电力供应。
    - 通信设备:为各种通信设备供电,确保通信系统的稳定性。
    - 铁路交通:在车载电子设备中应用,保障列车的正常运行。
    使用建议:
    - 在高负载条件下,尽量减少输出电压的波动,可以增加输出电容来降低纹波。
    - 为了提高产品的耐用性和长期可靠性,建议避免长期在高温环境下使用。
    - 使用时注意遵循产品手册中的推荐电路,以达到最佳的电磁兼容性能。

    5. 兼容性和支持


    - 兼容性:该系列产品设计为符合国际标准引脚方式,易于与其他标准接口的电子设备兼容。
    - 支持服务:广州金升阳科技有限公司提供全面的技术支持和服务,包括详细的使用指南和技术文档,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 空载时设备不工作 | 检查输入电压是否在规定范围内,检查电路连接是否正确 |
    | 输出电压不稳定 | 增加输出电容,确保负载稳定 |
    | 过热 | 减少负载或改善散热条件 |
    | 过载导致保护 | 检查负载是否过大,适当减少负载或更换更大功率的产品 |

    7. 总结和推荐


    总结:
    广州金升阳科技有限公司的DC/DC模块电源 URAZP-6WR3 & URBZP-6WR3 系列产品凭借其广泛的输入电压范围、高效率、严格的电气隔离和出色的保护功能,成为众多工业应用的理想选择。该系列产品在工业控制、电力系统、仪器仪表和铁路交通等多个领域的广泛应用,展示了其卓越的性能和可靠性。
    推荐:
    我们强烈推荐广州金升阳科技有限公司的DC/DC模块电源 URAZP-6WR3 & URBZP-6WR3 系列产品给需要高效、可靠电源解决方案的工程师和设计师。

URB4824ZP-6WR3参数

参数
散热方式 自然空冷
特性 4:1宽压输入灌封,铁路行业专用
输出方式 DC
最大容性负载 100μF
输出电压组数 2
类型 -
输入电压最大值 75V
转换效率 87%
输出电流最大值 250mA
输入电压最小值 18V
开关频率 300KHz
输出电压 24V
输出总功率 6W
长*宽*高 32mm*20mm*10.8mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
包装方式 管装

URB4824ZP-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB4824ZP-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB4824ZP-6WR3 URB4824ZP-6WR3数据手册

URB4824ZP-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
